图片转 C 语言数组工具

将 JPG/PNG/BMP 图片转换为 PBM 格式（800x480，1位/像素），并生成 C 语言数组代码。

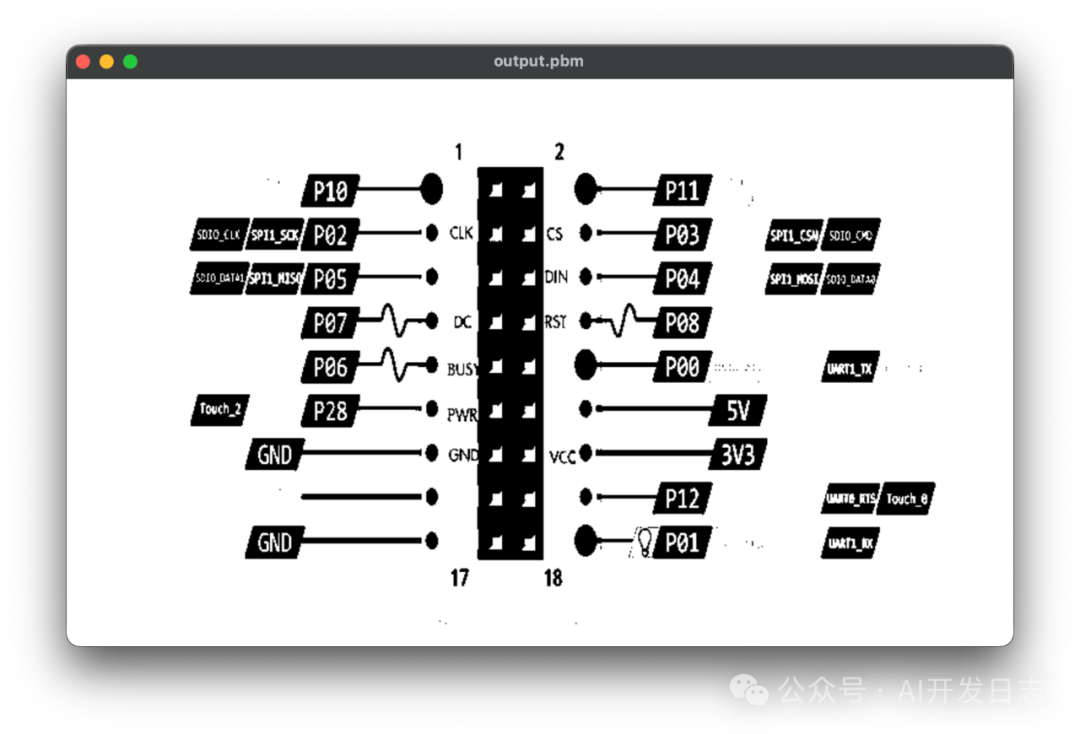

截图

安装依赖

pip install -r requirements.txt

使用方法

python image_to_c.py <图片路径> [阈值] [数组名称]

参数说明

图片路径: JPG/PNG/BMP 格式的图片文件（必需）
阈值: 二值化阈值 (0-255)，默认 128（可选）
数组名称: C 数组名称，默认 gImage_4in26（可选）

注意: 图片会自动缩放到 800x480 分辨率

示例

基本用法

python image_to_c.py input.jpg

指定阈值

python image_to_c.py input.png 150

指定数组名称

python image_to_c.py input.bmp 128 myImage

输出文件

工具会生成三个文件：

output.pbm: 标准 PBM 格式图片文件 ffplay output.pbm
ImageData.h: 头文件，包含数组声明
ImageData.c: 源文件，包含图片数据数组

输出格式示例

ImageData.h:

#ifndef GIMAGE_4IN26_H

#define GIMAGE_4IN26_H

// Image size: 800x600

// Data size: 48000 bytes

externconstunsignedchar gImage_4in26[48000];

#endif// GIMAGE_4IN26_H

ImageData.c:

#include”ImageData.h”

constunsignedchar gImage_4in26[48000] = {

/* P4 */

/* 800 480 */

0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,0XFF,

// … 真实数据

};

PBM 头部说明：

P4: PBM 二进制格式标识
800 480: 图片宽度和高度

工作原理

读取图片并缩放到 800x480 分辨率

转换为灰度图并进行二值化处理

生成标准 PBM 格式文件（P4 二进制格式）

读取 PBM 文件，将文本头部作为注释

将二进制数据转换为 C 语言数组（每行16个字节）

注意事项

像素值 >= 阈值时为白色 (1)

像素值 < 阈值时为黑色 (0)

数据按行优先顺序排列

每行像素数不足 8 的倍数时，会在右侧补 0

https://github.com/build-your-own-x-with-ai/ImageConvert

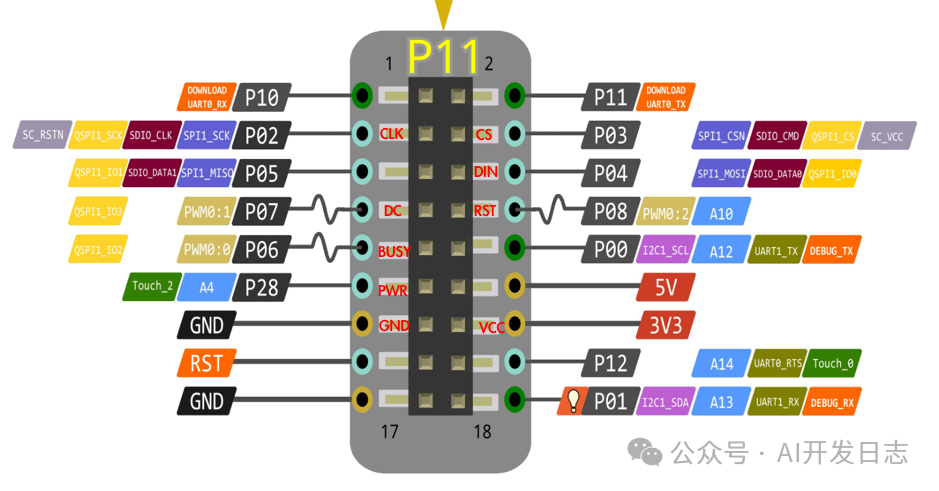

接线

下载代码

git clone https://github.com/tuya/TuyaOpen

设置环境

. ./export.sh

查看版本

tos.py version

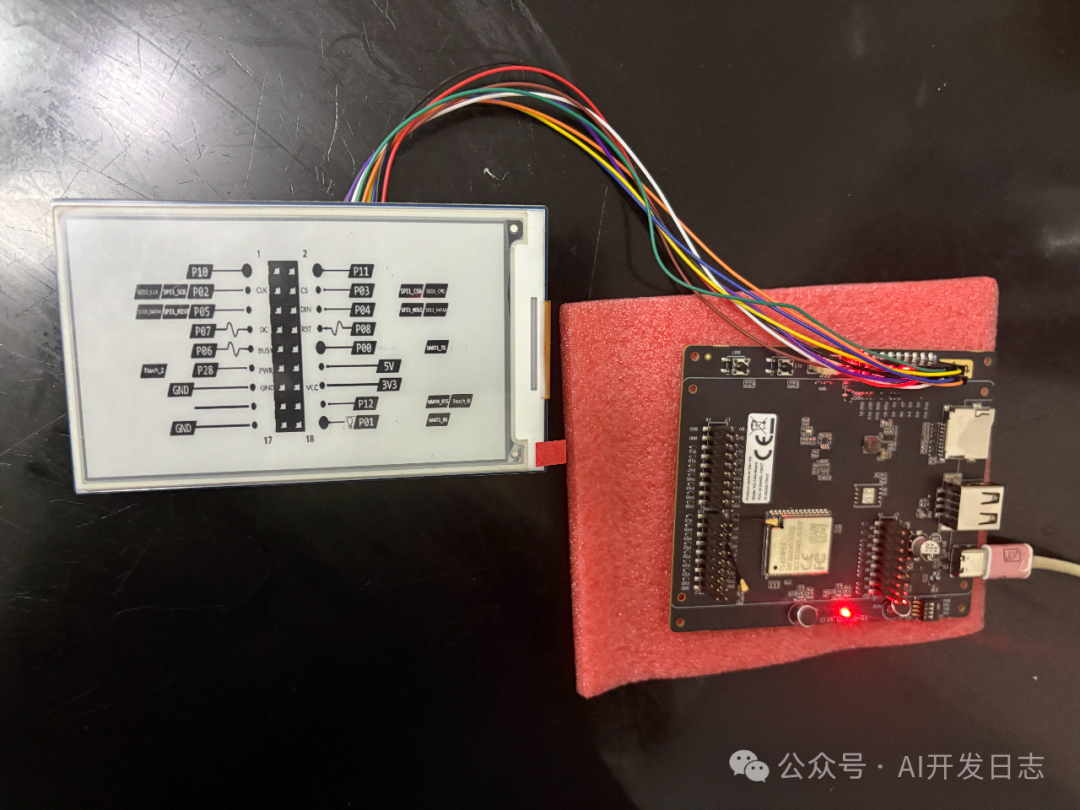

墨水屏代码

cd examples/e-Paper/4.26inch_e-Paper

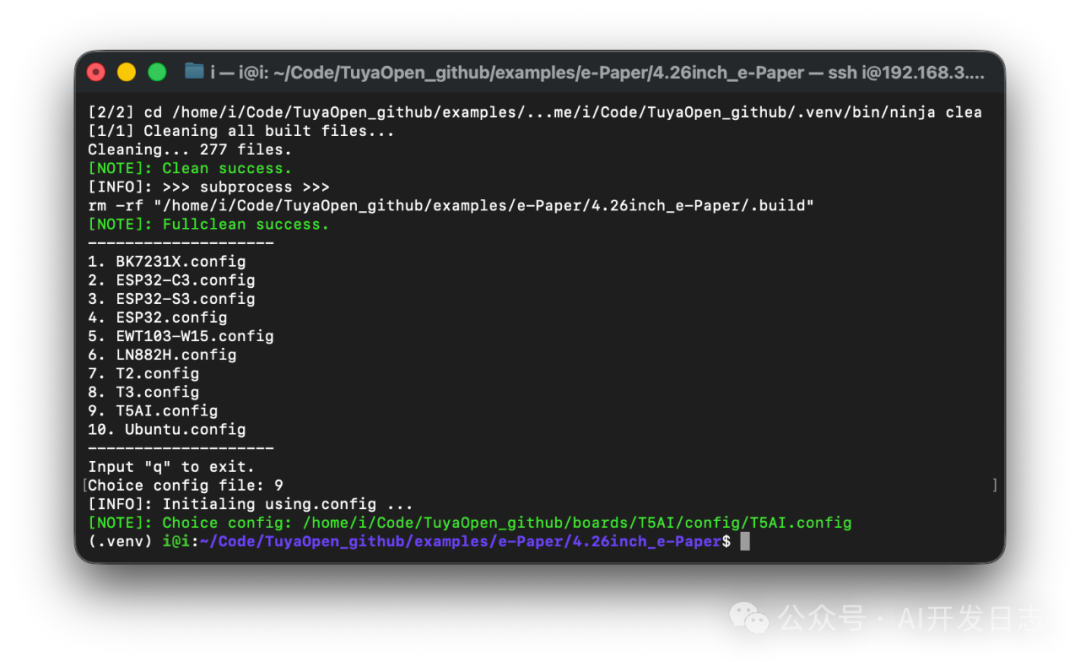

选 T5AI

tos.py config choice

9. T5AI.config

编译

tos.py build

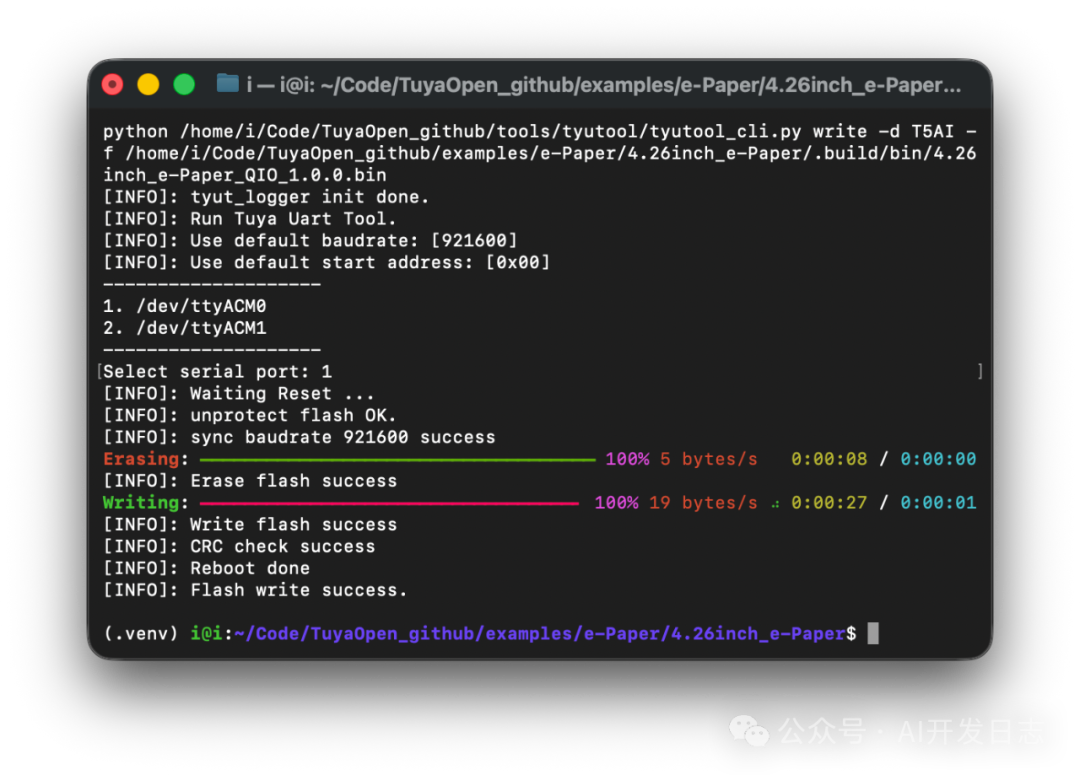

烧录

tos.py flash

查看 Log

tos.py monitor
