Image2LCD 转换器

一个强大的桌面应用程序和命令行工具，用于将图像转换为LCD显示数据格式，专为嵌入式系统和微控制器项目设计。完全兼容Image2Lcd格式规范。

关注微信公众号 AIDevLog 获取更多AI开发资讯和技术分享！

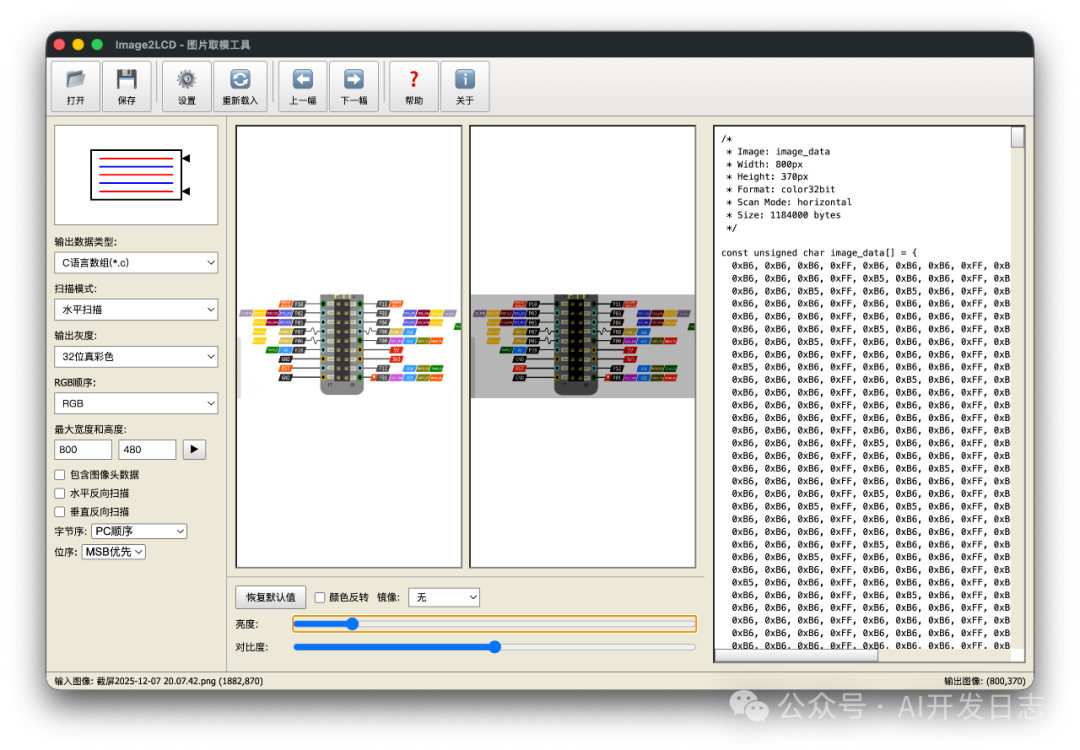

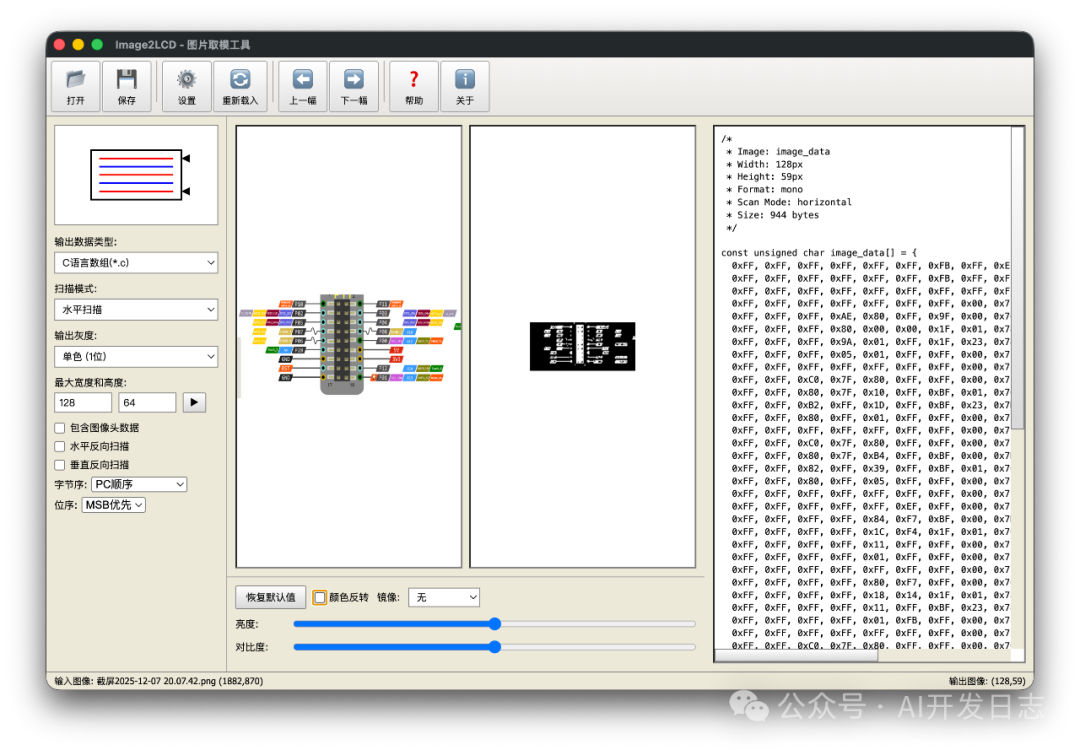

截图

功能特性

10种颜色格式

：单色、4灰度、16灰度、256灰度、256色、4096色、16位、18位、24位、32位真彩色

图像预处理

：调整大小、旋转、镜像、亮度、对比度、反色

抖动算法

：Floyd-Steinberg和有序抖动算法用于单色转换

4种扫描模式

：水平扫描、垂直扫描、水平反向字节垂直、数据垂直字节水平

Image2Lcd头部

：HEADGRAY、HEADCOLOR和PALETTE结构

位/字节序控制

：MSB/LSB位序，PC/反向字节序（WORD格式）

多种输出格式

：C数组、二进制、十六进制文本

桌面GUI

：功能完整的Electron应用程序，支持实时预览

全面测试

：26个基于属性的测试，每个测试100+次迭代

安装

npm install

npm run build

使用方法

基本用法

npm run cli – <输入图像> <输出文件> [选项]

示例

将图像转换为单色C数组：

npm run cli – logo.png output.c –format mono –width 128 –height 64

使用抖动转换：

npm run cli – photo.jpg output.c –format mono –dithering

转换为RGB565二进制：

npm run cli – image.png output.bin –format rgb565 –output-format bin

应用预处理：

npm run cli – input.png output.c –brightness 20 –contrast 10 –rotation 90

选项

描述

默认值

–format <类型>

颜色格式：mono, rgb565, rgb888, grayscale

mono

–width <像素>

最大宽度

128

–height <像素>

最大高度

128

–output-format <类型>

输出格式：c, bin, hex

–identifier <名称>

C数组标识符名称

image_data

–dithering

启用单色抖动

false

–invert

反转颜色

false

–brightness <值>

调整亮度（-100到100）

–contrast <值>

调整对比度（-100到100）

–rotation <角度>

旋转图像（0, 90, 180, 270）

颜色格式

单色 (mono)

每像素1位，每字节8像素

适用于简单的LCD显示器

支持抖动以获得更好的灰度表示

4灰度 (gray4)

每像素2位，每字节4像素

4个灰度级别

16灰度 (gray16)

每像素4位，每字节2像素

16个灰度级别

256灰度 (grayscale)

每像素8位

256个灰度级别

256色 (color256)

每像素8位，带调色板

支持RGB332、灰度或自定义调色板

可选PALETTE结构输出

4096色 (color4096)

每像素12位（每分量4位）

两种格式：12位3字节或16位WORD

16位真彩色 (color16bit)

RGB565：5R-6G-5B（16位）

RGB555：5R-5G-5B（15位）

18位真彩色 (color18bit)

每分量6位

两种格式：6位低字节或6位高字节

24位真彩色 (color24bit)

每分量8位（RGB888）

可配置RGB分量顺序

32位真彩色 (color32bit)

每分量8位 + alpha通道

可配置RGB分量顺序

输出格式

C数组 (c)

生成包含以下内容的C源文件：

元数据注释（尺寸、格式、大小）

const unsigned char数组声明

格式化的十六进制值

示例输出：

Image: image_data
Width: 64px
Height: 64px
Format: mono
Scan Mode: horizontal
Size: 512 bytes

constunsignedchar image_data[] = {

0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,

// … 更多数据

};

二进制 (bin)

原始二进制数据，适合直接加载到内存或闪存存储。

十六进制文本 (hex)

带0x前缀的可读十六进制值，用于调试。

架构

项目遵循清晰的架构，包含三个主要服务层：

ImageProcessor

处理图像预处理操作：

保持纵横比的调整大小

亮度和对比度调整

旋转（90°、180°、270°）

颜色反转

抖动（Floyd-Steinberg、有序）

ImageConverter

核心转换引擎：

颜色格式转换

扫描模式转换

预处理管道集成

DataFormatter

输出生成：

C数组格式化

二进制输出

十六进制文本格式化

头文件生成

字节序处理

GUI应用程序

启动桌面GUI：

npm start

GUI提供：

实时图像预览（原始和转换后）

所有颜色格式选项及格式特定控制

扫描模式可视化

亮度和对比度滑块

镜像控制（水平、垂直、双向）

位/字节序配置

Image2Lcd头部生成

代码预览面板

保存为C数组或二进制文件

关于对话框及应用程序信息

测试

项目包含使用fast-check的全面基于属性的测试：

运行所有测试

npm test

以监视模式运行测试

npm run test:watch

使用UI运行测试

npm run test:ui

测试覆盖率

26个基于属性的测试

，每个测试100+次迭代

测试覆盖所有预处理操作（调整大小、亮度、对比度、旋转、反转、抖动、镜像）

测试验证所有10种颜色格式转换

测试确保输出格式正确性（C数组、二进制、十六进制）

测试验证往返操作

测试验证Image2Lcd头部结构（HEADGRAY、HEADCOLOR、PALETTE）

开发

项目结构

src/

├── cli.ts # 命令行界面

├── main/ # Electron主进程（用于未来的GUI）

│ ├── main.ts

│ ├── ipc.ts

│ └── preload.ts

├── renderer/

│ ├── services/ # 核心业务逻辑

│ │ ├── imageProcessor.ts

│ │ ├── imageConverter.ts

│ │ └── dataFormatter.ts

│ └── types/

└── shared/

└── types.ts # 共享类型定义

构建

npm run build

运行测试

npm test

要求

Node.js 18+

npm或yarn

依赖项

sharp

：高性能图像处理

typescript

：类型安全开发

vitest

：快速单元测试

fast-check

：基于属性的测试

electron

：桌面应用程序框架（用于未来的GUI）

Image2Lcd兼容性

此工具完全兼容Image2Lcd格式规范：

HEADGRAY结构

：用于mono/gray4/gray16/color256格式的6字节头部

HEADCOLOR结构

：用于color4096/16bit/18bit/24bit/32bit格式的8字节头部

PALETTE结构

：256色格式的可选调色板数据

扫描模式编码

：位0-1用于扫描模式，位4用于字节序，位5用于位序，位6-7用于扫描方向

所有扫描模式

：水平、垂直、水平反向字节垂直、数据垂直字节水平

位/字节序

：字节内MSB/LSB优先，WORD格式的PC顺序/反向顺序

未来增强

批处理支持

自定义调色板编辑器

动画支持（GIF帧）

拖放界面

偏好设置持久化

键盘快捷键

许可证

ISC

贡献

欢迎贡献！提交拉取请求前请确保所有测试通过。

源代码和下载

源码地址: https://github.com/build-your-own-x-with-ai/Image2Lcd

下载地址: 链接: https://pan.baidu.com/s/1hjvHDnAHsCuQhaC5K1LMeQ?pwd=3kxq 提取码: 3kxq

致谢

使用基于属性的测试方法构建，以确保所有输入组合的正确性。
