数据处理流水线
CSV 解析和 JSON 生成

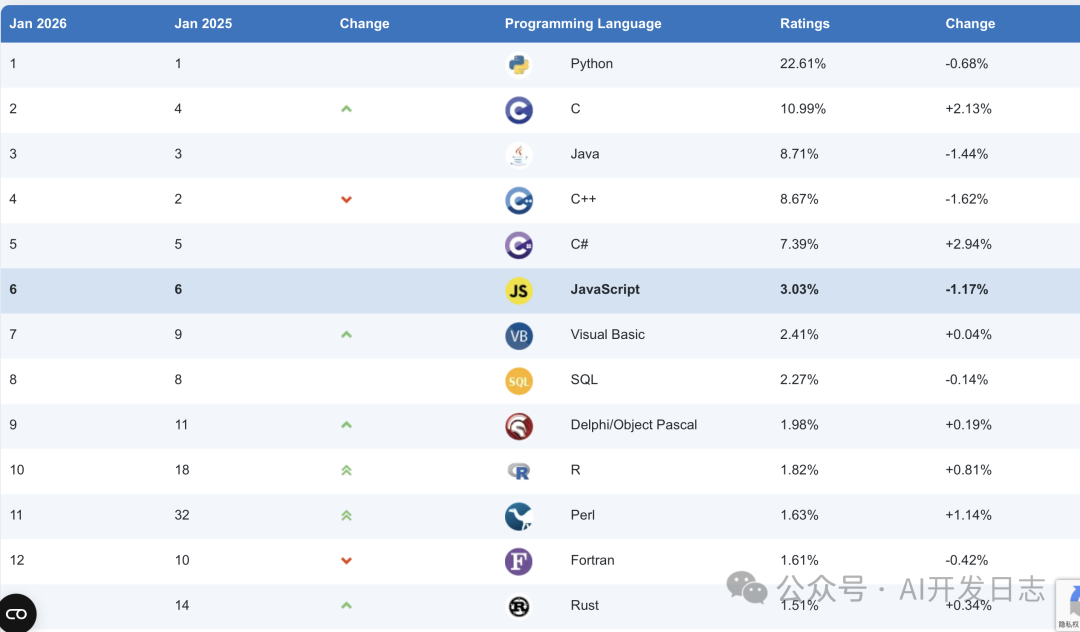

generate_tiobe_animation.py脚本首先读取主 CSV 文件 Tiobe_Index_All_Ratings_January2026.csv，该文件包含 2001 年至 2026 年所有被追踪编程语言的历史 TIOBE 指数评分。CSV 结构使用 DATE 作为第一列，随后是每个编程语言的一列，包含评分百分比。
脚本提取标题行以识别所有语言，然后遍历每一行，使用格式为 %b %d, %Y（例如 “Jun 30, 2001”）的 datetime.strptime()解析日期。每一行的数据被转换为标准化结构，其中值被转换为浮点数，空单元格默认为 0.0。最终的 JSON 载荷包含两个键：languages（语言名称数组）和 months（每个月的对象数组，包含 label和 values）。
，时长
07:46
，时长
03:04
架构概览
HTML 图表生成遵循三阶段流水线：CSV 解析 → JSON 数据转换 → 嵌入式 HTML 渲染。Python 脚本将 CSV 数据处理为结构化的 JSON 格式，然后将其嵌入到独立的 HTML 文件中，该文件包含用于客户端渲染和动画的 JavaScript。
该架构旨在实现可移植性——除了现代浏览器对 Canvas API 和 ES6 JavaScript 的支持外，没有任何外部依赖。输出是一个包含所有必要 CSS、JavaScript 和数据的 HTML 文件。
来源：generate_tiobe_animation.py, index.html
数据处理流水线
CSV 解析和 JSON 生成
generate_tiobe_animation.py脚本首先读取主 CSV 文件 Tiobe_Index_All_Ratings_January2026.csv，该文件包含 2001 年至 2026 年所有被追踪编程语言的历史 TIOBE 指数评分。CSV 结构使用 DATE 作为第一列，随后是每个编程语言的一列，包含评分百分比。
脚本提取标题行以识别所有语言，然后遍历每一行，使用格式为 %b %d, %Y（例如 “Jun 30, 2001”）的 datetime.strptime()解析日期。每一行的数据被转换为标准化结构，其中值被转换为浮点数，空单元格默认为 0.0。最终的 JSON 载荷包含两个键：languages（语言名称数组）和 months（每个月的对象数组，包含 label和 values）。
来源：generate_tiobe_animation.py, Tiobe_Index_All_Ratings_January2026.csv
JSON 结构和数据组织
生成的 JSON 载荷遵循针对渲染引擎优化的分层结构。每个月对象包含一个 YYYY-MM 格式的 label，以及一个将语言名称映射到其评分百分比的 values字典。这种结构允许在动画帧期间进行 O(1) 查找，并简化连续时间点之间的插值逻辑。
脚本执行日期范围计算（ f”{series_for_months[0][‘label’]} to {series_for_months[-1][‘label’]}” ），该范围嵌入在 HTML 副标题中，为用户提供关于可视化时间覆盖范围的即时上下文，而无需检查数据。
来源：generate_tiobe_animation.py
HTML 模板和 Canvas 渲染
独立的 HTML 结构
生成的 HTML 文件完全独立，通过模板替换（DATA）将 JSON 载荷直接嵌入到 JavaScript 代码中。HTML 使用语义结构，包含主容器（.wrap）、用于渲染的 canvas 元素以及用于用户交互的控制面板。CSS 使用 CSS 自定义属性（变量）进行主题化，通过 :root选择器实现轻松的颜色自定义。
来源：index.html, generate_tiobe_animation.py
Canvas 设置和响应式缩放

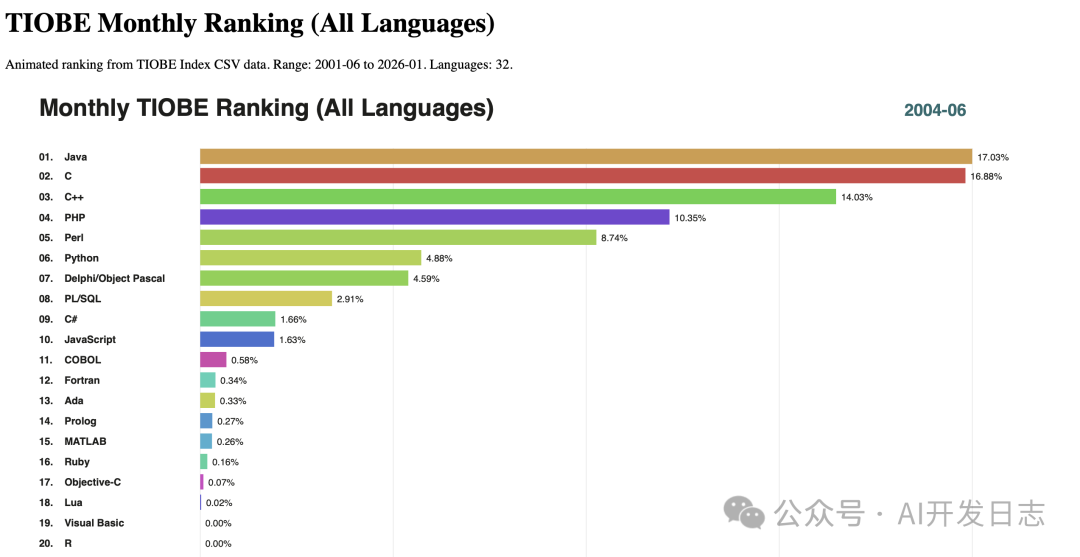

Canvas 渲染引擎使用 1200px 宽度的基本坐标系，并根据语言数量计算动态高度。高度公式 chartHeight = languageCount * (barHeight + barGap) - barGap确保条形之间有适当的间距。自动应用设备像素比（DPR）缩放——canvas 尺寸乘以 DPR，上下文相应缩放，确保在高 DPI 显示器上渲染清晰，而无需手动缩放逻辑。
Canvas 布局包含图表元素的边距：chartLeft(230px) 用于语言标签，chartRight(60px) 用于评分百分比，chartTop(90px) 用于页眉，chartBottom(70px) 用于轴标签。
来源：index.html
颜色映射算法
使用确定性的 HSL 颜色空间算法为语言分配唯一的颜色。每种语言接收一个色相，计算公式为 (idx * 37) % 360，其中 37 是一个质数，确保在语言数组中实现最大的色相分布。饱和度固定为 60%，亮度为 55%，创建出既独特又易读的连贯调色板。colorMap字典存储这些分配，以便在整个动画中保持颜色一致。
来源：index.html
动画引擎和插值
帧时序和动画循环
动画系统使用 requestAnimationFrame实现流畅的 60fps 渲染。循环分为两个阶段：transitionMs(900ms) 用于条形移动和数值插值，以及 holdMs(200ms) 用于在每个时间点暂停。总循环持续时间（cycleMs）决定了可视化在历史数据中推进的速度。
帧插值参数 t计算为 Math.min(1, phase / transitionMs)，产生一个从 0 到 1 的值，表示在当前过渡中的进度。该值驱动所有插值函数，包括用于条形宽度的线性插值和位置平滑。
来源：index.html, index.html
数值插值和排名逻辑
drawFrame函数对所有语言当前月份的值和下一个月的值执行线性插值（lerp(a, b, t)）。这创建了条形宽度的平滑过渡，而不是突然跳跃。插值后，语言根据其插值值进行排序，以确定当前的排名顺序。
条形宽度计算使用相对缩放：w = (val / maxVal) * chartWidth，其中 maxVal是顶级语言的评分。这确保图表始终利用全部可用宽度，使即使是很小的评分变化在视觉上也显而易见。
来源：index.html, index.html
位置平滑和条形移动
条形位置平滑通过存储在 currentPositions对象中的加权平均算法实现。对于每一帧，根据排名顺序计算目标 Y 位置，并使用公式更新实际位置：currentPositions[lang] += (target - currentPositions[lang]) * smoothing，其中 smoothing是一个常数 (0.28)。这创建了一种缓动效果，条形向其目标位置加速并在接近时减速，而不是以恒定速度移动。
0.28 的平滑因子是凭经验选择的，以平衡响应性和视觉平滑度。较低的值导致缓慢移动，而较高的值导致生硬的过渡。当语言不再出现在目标集中时，该算法还通过从 currentPositions中删除条目来处理从顶级排名中掉落的语言。
来源：index.html
交互控件和用户界面
播放控制
控制面板提供三种主要的交互方法：播放/暂停切换按钮、重启按钮和时间轴滑动条。播放/暂停按钮切换 playing布尔状态，并将 lastTime重置为 performance.now()，以防止恢复时出现时间跳跃。重启按钮将 frameIndex重置为 0 并恢复播放。
时间轴滑动条（input type=”range”）自动配置，max设置为 totalFrames - 1。当用户拖动滑动条时，动画暂停，frameIndex更新，并立即渲染静态帧，允许用户检查特定时间点而无需等待动画到达。
来源：index.html
月份标签同步
当前月份在 UI 中（通过 monthLabel元素）和 canvas 本身（在坐标 baseWidth - 140, 52处渲染）上显示。标签在 drawFrame期间每帧更新，确保显示的日期始终与插值数据状态匹配。这种双重显示为可访问性提供了图表内和控制区内的上下文。
来源：index.html
自定义参数
动画系统公开了几个可以修改以更改可视化行为的关键配置常量：
参数
默认值
描述
效果
transitionMs
900
过渡持续时间（毫秒）
控制条形在排名之间移动所需的时间
holdMs
200
每个时间点的暂停持续时间
决定动画在移动到下一个月之前暂停多久
smoothing
0.28
位置平滑因子 (0-1)
较低 = 较慢的条形移动，较高 = 较快/较生硬的移动
barHeight
18
每个条形的高度（像素）
影响垂直间距和总图表高度
barGap
6
条形之间的间隙（像素）
控制语言条形之间的空白
来源：index.html
生成自定义 HTML 图表
要使用不同数据集生成 HTML 图表，请修改 generate_tiobe_animation.py中的 CSV_PATH常量。脚本将自动检测 CSV 中的所有语言，并生成适当的颜色映射和图表尺寸。输出文件名 OUT_HTML也可以自定义，以区分不同的可视化变体。
例如，要使用仅 2020-2025 年的数据生成图表，首先要创建一个仅包含这些月份的筛选 CSV，然后将脚本指向筛选后的文件。生成的 HTML 将自动调整副标题中的日期范围显示。
来源：generate_tiobe_animation.py, generate_tiobe_animation.py
渲染流水线细节
帧渲染过程
每一帧都经历系统化的渲染序列：
清除和背景
：Canvas 被清除并填充半透明白色背景
页眉渲染
：标题和当前日期标签在页眉区域绘制
网格线
：五条垂直网格线在图表区域以相等间隔绘制
条形渲染
：对于按排名顺序排列的每种语言：
从 currentPositions检索当前 Y 位置（如果未设置，则默认为 chartTop）
根据插值评分值计算条形宽度
绘制彩色条形矩形
在左边距渲染排名数字（01, 02 等）
在排名旁边渲染语言名称
在条形右侧渲染评分百分比
来源：index.html
文本渲染和排版
可视化使用排版层级，为不同元素使用不同的字体粗细和大小：
标题：700 粗细，28px，”IBM Plex Sans”
日期标签：600 粗细，20px，强调色 (#2b6a6f)
排名和语言：600 粗细，12px
评分百分比：500 粗细，11px
轴标签：500 粗细，12px，柔和颜色 (#6a645f)
字体定位使用基线对齐，其中文本 Y 坐标计算为 y + barHeight * 0.75，以便在 18px 的条形高度内垂直居中文本。
来源：index.html
