一、项目概述（项目背景）
项目名称： 墨阅 · 墨水屏文本图片阅读器（E-Paper Reader）
项目背景：
4.26 英寸墨水屏具备长续航、强光可读、类纸显示等优势，非常适合做离线阅读、图文展示与信息看板。
在日常使用中，用户常有“把资料拷到 SD 卡就能直接看”的需求（出差、通勤、户外、无网络环境），而传统 LCD 设备耗电高、强光可读性弱。
本项目基于 TuyaOpen 与涂鸦 T5 平台，提供一套轻量、可扩展的“离线文件浏览 + 文本/图片阅读”参考实现，帮助开发者快速做出可演示、可迭代的墨水屏应用作品。
项目目标：
基于涂鸦 T5 平台打造一个可运行的离线阅读器 Demo：支持 SD 卡目录浏览、文本阅读、图片浏览与按键交互。
兼顾“作品可演示”与“工程可复用”：核心能力模块化（文件系统、UI 绘制、图片解码、时间同步等），便于二次开发扩展。
启动即用：开机进入文件列表，顶部显示当前时间与品牌标识，支持按键操作完成浏览/阅读全流程。
基础功能完善及未来优化方向：
当前已实现：SD 挂载、目录分页、文本分页/断点、图片渲染、横竖屏旋转、启动网络时间同步、文件列表顶栏时间显示。
未来优化：百度网盘下载小说图片、多格式支持（EPUB/PDF 预处理等）。
二、市场分析（可选）
市场需求（示例方向）：
离线阅读、电子价签/信息牌、展会/博物馆讲解牌、会议桌牌、旅行清单/地图、电子日程等场景对“低功耗 + 强光可读 + 静态内容展示”有天然需求。
目标用户画像：
开发者/极客：希望用墨水屏做低功耗应用、信息看板与个性化阅读器。
教育/办公：需要电子资料离线分发、展示与阅读（讲义、流程卡片、作业清单）。
户外/旅行：在无网络环境下阅读攻略、说明文档、图片资料。
竞争对标（简述）：
通用电子书阅读器：功能成熟但生态封闭、二次开发门槛高。
普通 LCD 平板：开发容易但耗电高、强光可读性弱。
本项目定位：开源、可扩展、可快速二次开发的 TuyaOpen 墨水屏应用参考工程。
三、技术方案
1、系统架构图
┌──────────────────────────────────────────────────────────┐
│ 应用层（sd 示例） │
│ 文件列表 UI / 文本阅读 / 图片浏览 / 按键交互 / 断点记录 │
│ 顶部时间显示 / 启动网络时间同步（HTTP Date） │
└───────────────▲───────────────────────────────▲──────────┘
│ │
┌───────────────┴──────────────┐ ┌────────────┴──────────┐
│ TuyaOS / TAL 抽象层 │ │ 设备驱动/外设 │
│ tal_time / tal_kv / event │ │ SD/FATFS, GPIO Keys │
│ netmgr + http_client │ │ 4.26” E-Paper SPI/IO │
└───────────────▲──────────────┘ └────────────▲──────────┘
│ │
┌──────┴──────┐ ┌──────┴──────┐
│ 网络栈 │ │ 图形/字库 │
│ Wi-Fi/Wired │ │ GUI_Paint │
│ DHCP/HTTP │ │ HZK24 GBK │
└─────────────┘ └─────────────┘
2、硬件清单
主控：涂鸦 T5 平台开发板（示例默认配置为 TUYA_T5AI_BOARD，可切换 TUYA_T5AI_POCKET）
显示：4.26 英寸黑白墨水屏（EPD_4in26）
存储：Micro SD 卡（FAT32）
输入：7 键按键（UP/DOWN/LEFT/RIGHT/MID/SET/RST）
供电：USB 供电（可扩展电池方案）
3、核心实现功能
SD 卡挂载与目录扫描：
启动后挂载 /sdcard，读取目录项并分页展示。
文件浏览与阅读：
文本
：自动换行、翻页、滚动、支持断点记录（进度文件保存在 SD 的隐藏目录）。
：支持 BMP/JPG 等（渲染为 1bit 黑白输出），并随旋转方向适配显示区域。
中文显示与编码处理：
面向字库（HZK24）采用 GBK 渲染策略，兼容 SD 卡来源的不同编码情况。
横竖屏切换：
SET 键切换旋转（0°/90°），目录与预览均生效。
启动网络时间同步：
App 启动时订阅网络事件，联网后通过 HTTP 响应 Date 头进行校时；失败兜底默认时间。
文件列表顶栏时间展示：
文件列表上方显示 YYYY-MM-DD HH:mm 贾-AIDevLog，便于演示“设备已校时/可显示实时信息”。
4、软件技术架构
入口：examples/peripherals/sd/src/example_sd.c
user_main()
初始化日志/板级硬件后，执行启动时间同步，再启动 SD 应用线程。
refresh_ui()
统一负责页面绘制（文件列表/文件预览/错误页）。
时间同步模块：examples/peripherals/sd/src/net_time_sync.c
订阅 EVENT_LINK_STATUS_CHG，收到 NETMGR_LINK_UP 后发起 HTTP 请求并解析 Date 设置系统时间。
外设/图形：
EPD 驱动：lib/e-Paper/EPD_4in26.*
绘制：lib/GUI/GUI_Paint.*
字库：lib/Fonts/* + hzk24
文件系统：
tkl_fs
/tkl_dir_* 进行 SD/FATFS 访问。
5、安全技术（如有）
本示例不处理账号体系与敏感数据；网络校时仅用于演示“联网后同步时间”能力。
未来可增强：
使用 NTP 或 HTTPS（带证书校验）进行安全校时，避免被中间人篡改时间。
对读取的文件做格式校验与大小限制，避免异常文件导致内存压力。
四、产品呈现
1、外观设计图/产品照片
建议拍摄角度：
正面（文件列表页，顶部时间与品牌标识清晰可见）
侧面（展示墨水屏与外壳厚度）
背面（展示 SD 卡槽/按键布局）
户外强光环境对比（突出墨水屏优势）
2、功能演示视频（极其重要）
建议视频脚本（1–3 分钟）：
，时长
05:03
开机进入文件列表：展示顶部 YYYY-MM-DD HH:mm 贾-AIDevLog
插卡识别：展示目录分页与文件大小/类型
打开文本：展示翻页、滚动、返回、断点恢复
打开图片：展示图片渲染、旋转适配
（可选）联网校时：断网显示默认时间→联网后时间更新
3、用户体验流程
上电启动 → 进入 SD 文件列表
顶栏展示时间与标识；用户用方向键移动选择
MID 进入目录/打开文件；RST 返回
文本：UP/DOWN 行滚动，LEFT/RIGHT 翻页；SET 旋转
退出/重进仍保留阅读进度（断点文件）
五、未来展望与商业潜力
1、可优化方向
校时升级：NTP/HTTPS 校时、时区配置与夏令时支持、断网保持/RTC 校准
UI/交互：文件搜索、按类型过滤、最近打开列表、书签/目录、进度条更细粒度
格式扩展：EPUB/TXT 优化排版、PDF/Office 通过工具链预处理为图片页或纯文本
性能与功耗：局部刷新策略、按需重绘、低功耗待机/按键唤醒
内容生态：与云端（Tuya 云/局域网）联动下发文件、同步阅读进度
应用场景扩展
离线资料终端：设备手册/维修指南/应急预案
电子桌牌/会议系统：日程与参会信息动态更新
店铺与展馆：低功耗信息看板、电子菜单、展品说明牌
商业化思考
成本：主控 + 墨水屏 + 外壳 + 电池 + SD/Flash，具备量产空间（可按场景选屏幕尺寸与按键数量）
量产可行性：TuyaOpen 生态与 T5 平台可减少底层适配成本，适合快速产品化
目标市场：教育/办公、文旅展陈、零售展示、工业运维等 B 端场景优先
六、项目实施计划
1、项目阶段划分
阶段 1：硬件联调与基础 UI（完成目录列表、按键、屏幕显示）
阶段 2：核心阅读能力（文本分页/断点、图片渲染、旋转适配）
阶段 3：体验增强（时间同步与顶栏显示、异常处理、刷新优化）
阶段 4：完善与提交（文档、演示视频、贡献 PR）
2、人员安排
固件/系统：负责 TuyaOpen 工程、外设与网络能力接入
UI/交互：负责页面布局、按键映射、阅读体验优化
测试/演示：准备 SD 内容、验证边界场景、录制演示视频与素材
3、里程碑与交付物（硬件原形 & 核心技术功能）
可运行固件：SD 文件列表 + 文本/图片预览 + 旋转 + 断点
核心技术点：启动网络时间同步 + 文件列表顶栏时间展示
交付材料：
代码贡献链接（GitHub/Gitee PR）：https://github.com/jiaxianhua/TuyaOpen
本计划书文档（本文件）
功能演示视频（单独提交）
社交媒体发布链接：https://mp.weixin.qq.com/s/6A0BuiTvOaudE775vNeNEQ
截图

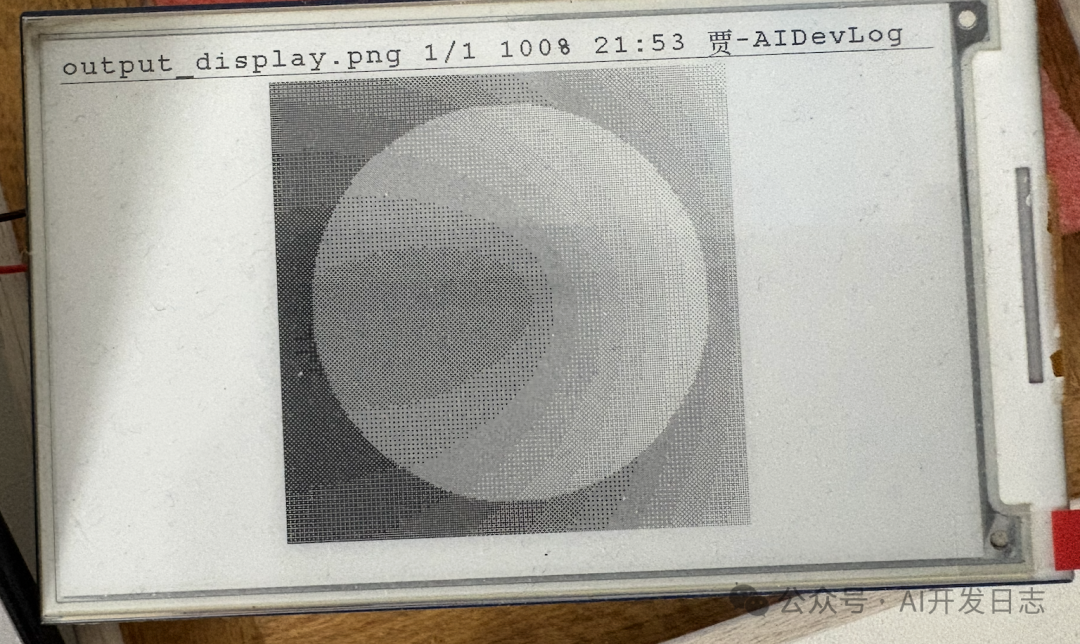

png

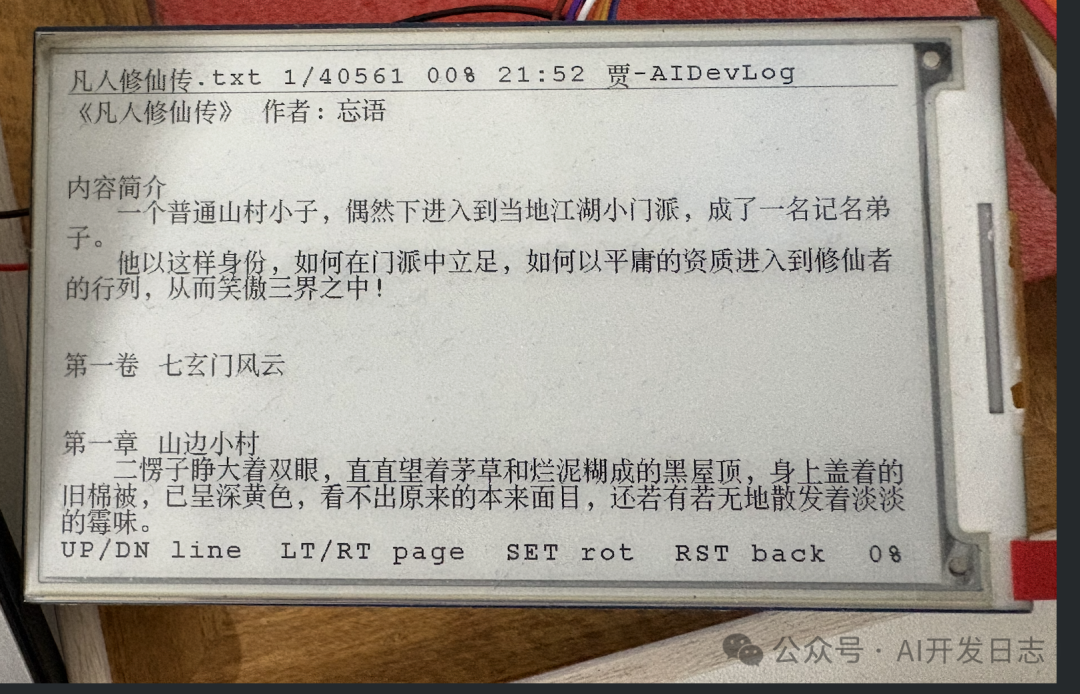

txt （GBK/UTF-8 都支持）横屏

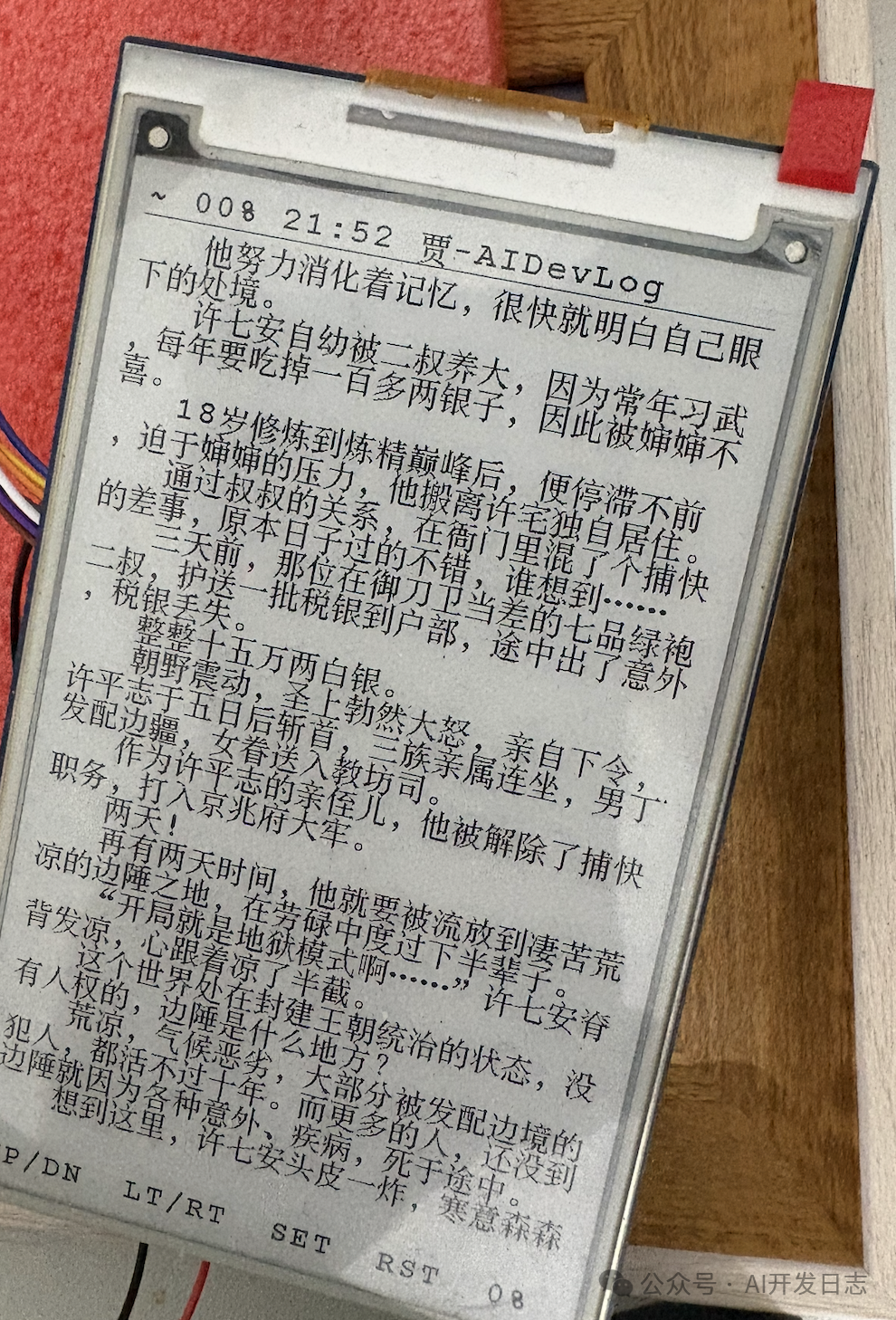

txt （GBK/UTF-8 都支持）竖屏

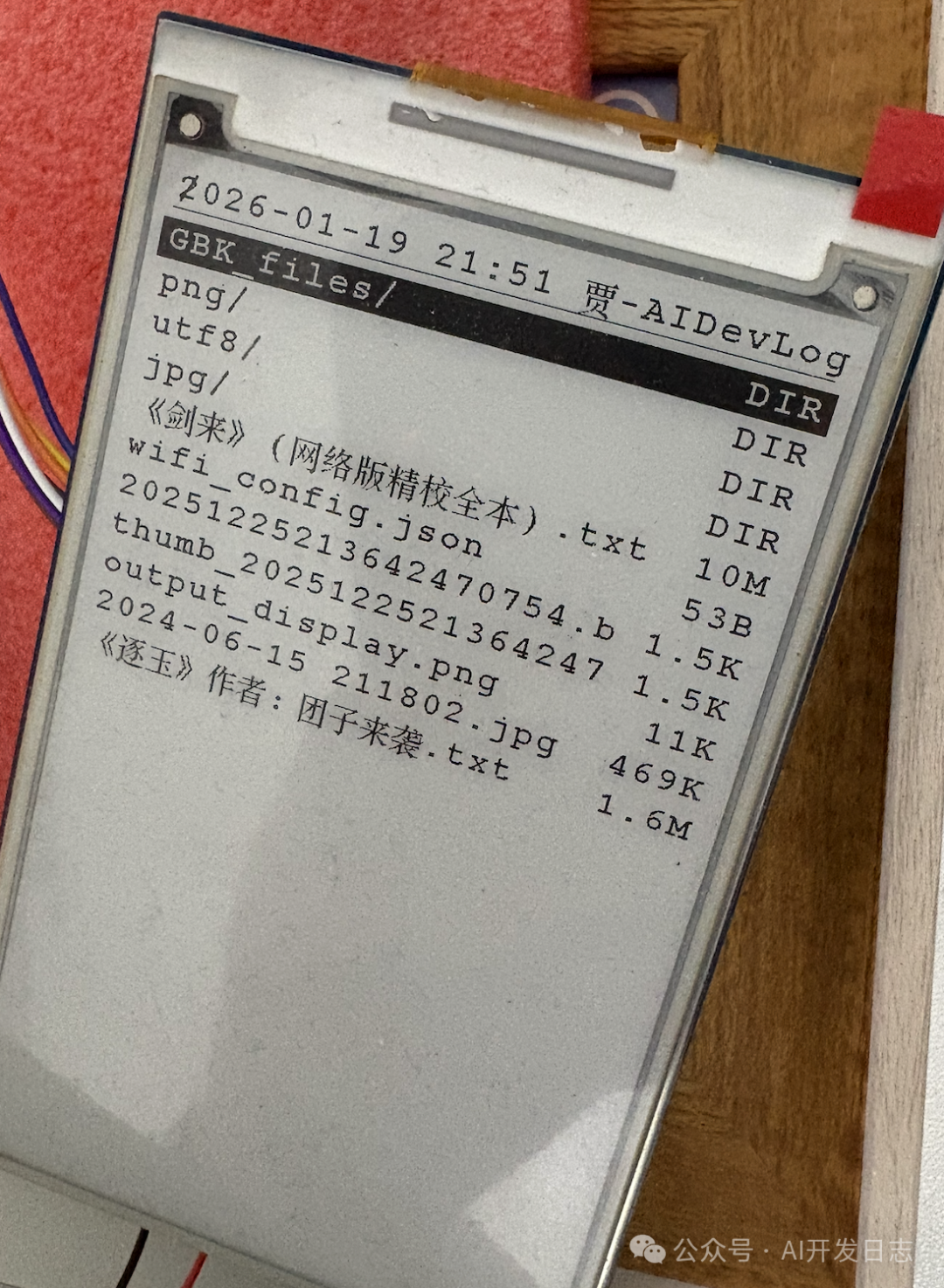

TF 卡文件列表，可以打开文件夹

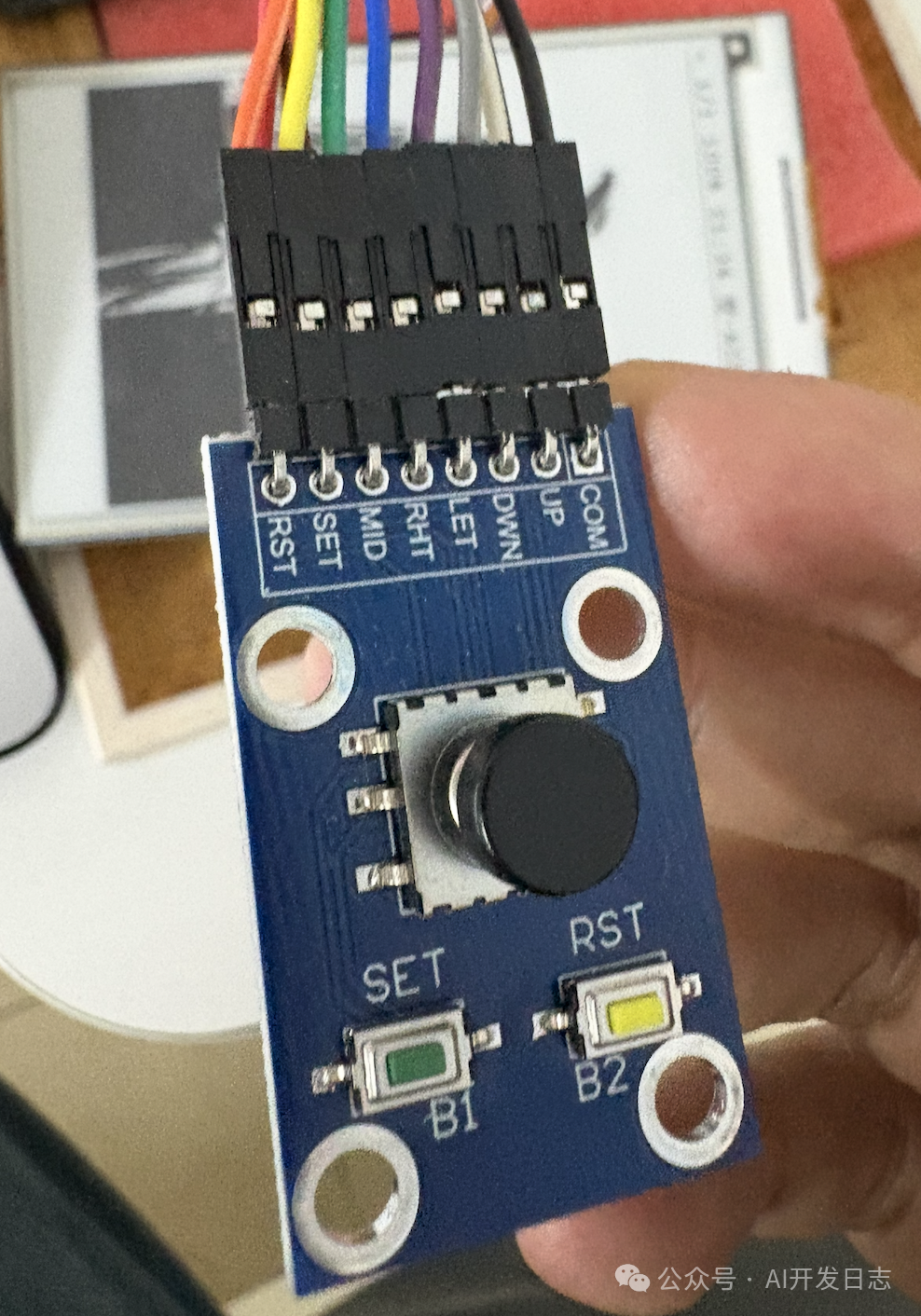

7 Key Button

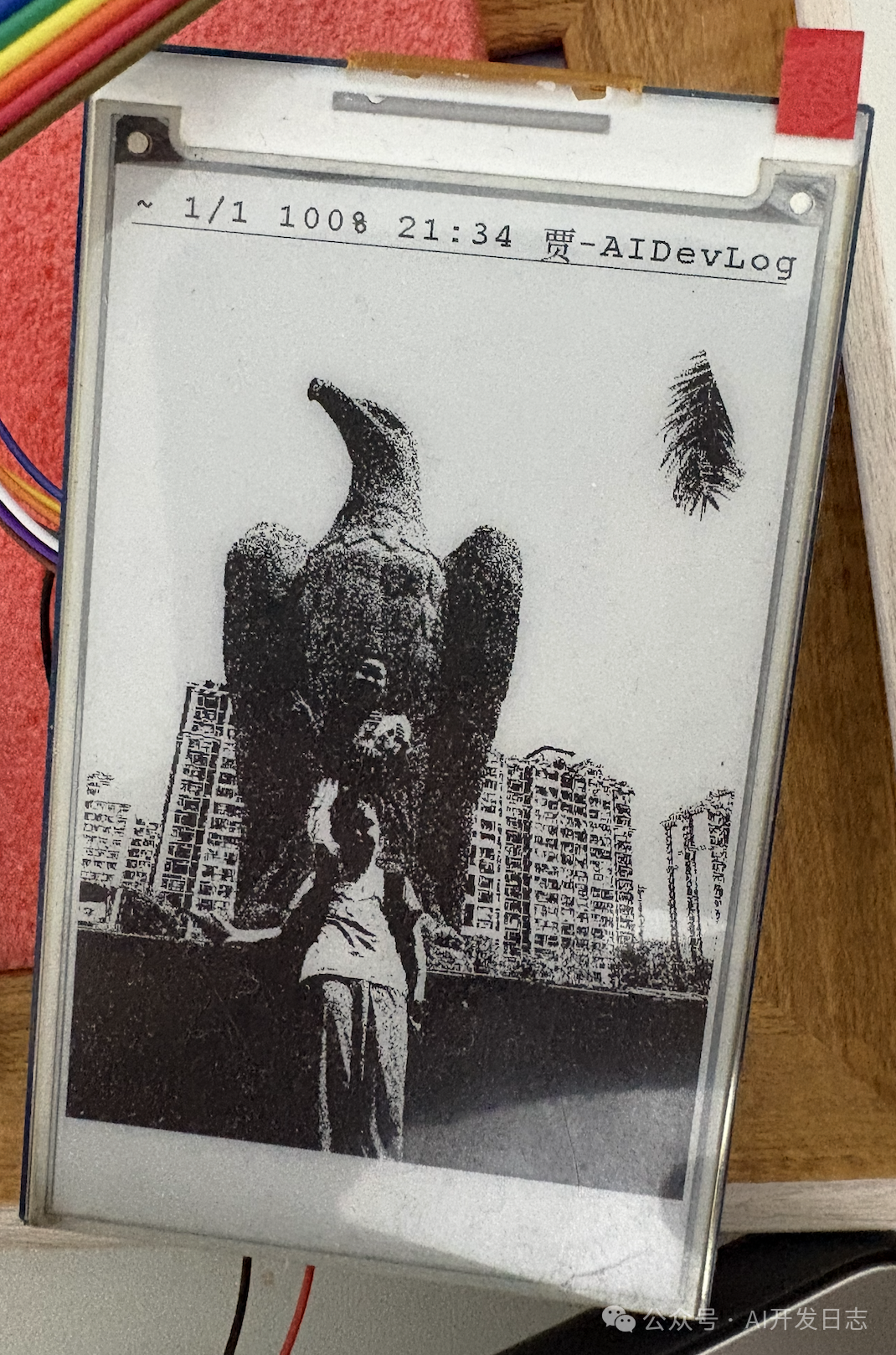

JPG
