墨阅 · E-Paper Reader 文档
一、简介
墨阅（E-Paper Reader）是基于 TuyaOpen 与涂鸦 T5 平台的轻量级墨水屏阅读演示工程，面向离线阅读与低功耗信息展示场景。项目支持 SD 卡目录浏览、文本分页阅读（断点记录）、图片渲染（1-bit 黑白）、按键交互与启动网络时间同步，并提供百度网盘文件浏览与下载（可选）。
一分钟了解
面向场景
：离线阅读、资料展示、低功耗信息看板
核心能力
：SD 卡目录浏览、文本分页/断点、图片（BMP/JPG/PNG）渲染、旋转与按键控制
可扩展点
：编码处理、云端内容（百度网盘）、PDF 预处理、UI/交互优化
功能一览
SD 卡挂载与目录分页浏览
文本自动换行与分页（阅读进度保存）
图片渲染为 1-bit 黑白图（BMP/JPG/PNG）
横竖屏旋转（SET 键切换）
启动时联网校时（HTTP Date）
百度网盘浏览与下载（可选）
视频演示
贾-墨阅 · 墨水屏文本图片阅读器
涂鸦 4.26 贾-墨阅 · 墨水屏文本图片阅读器_百度网盘下载文本图片到 SD 卡查看
贾-墨阅 · 墨水屏文本图片阅读器_百度网盘
二、硬件
硬件清单（参考）

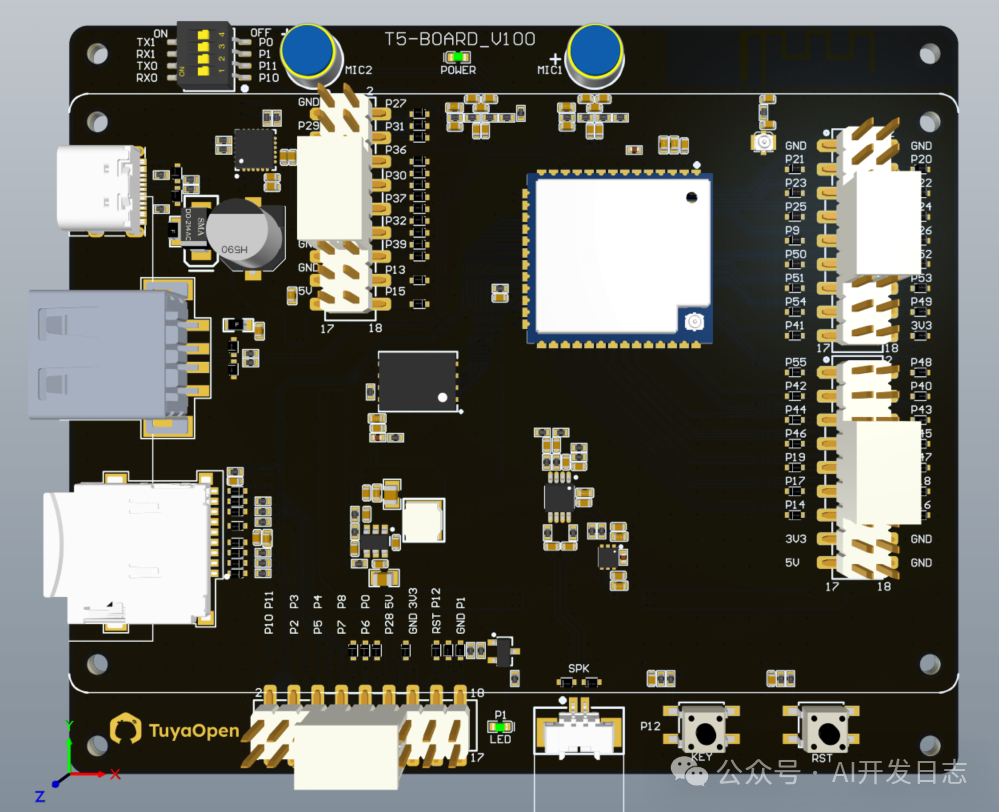

主控：涂鸦 T5 平台开发板（示例支持 TUYA_T5AI_BOARD / TUYA_T5AI_POCKET）

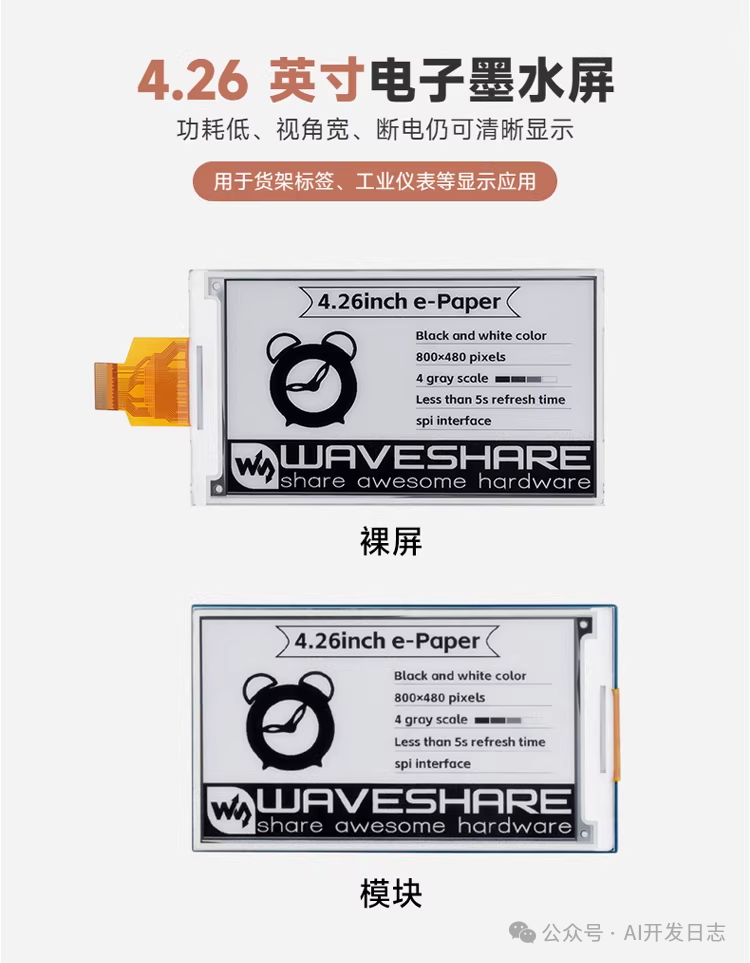

显示：4.26 英寸黑白墨水屏（EPD_4in26）
存储：Micro SD 卡（FAT32）
输入：7 键按键（UP/DOWN/LEFT/RIGHT/MID/SET/RST）
供电：USB 供电（可扩展电池方案）

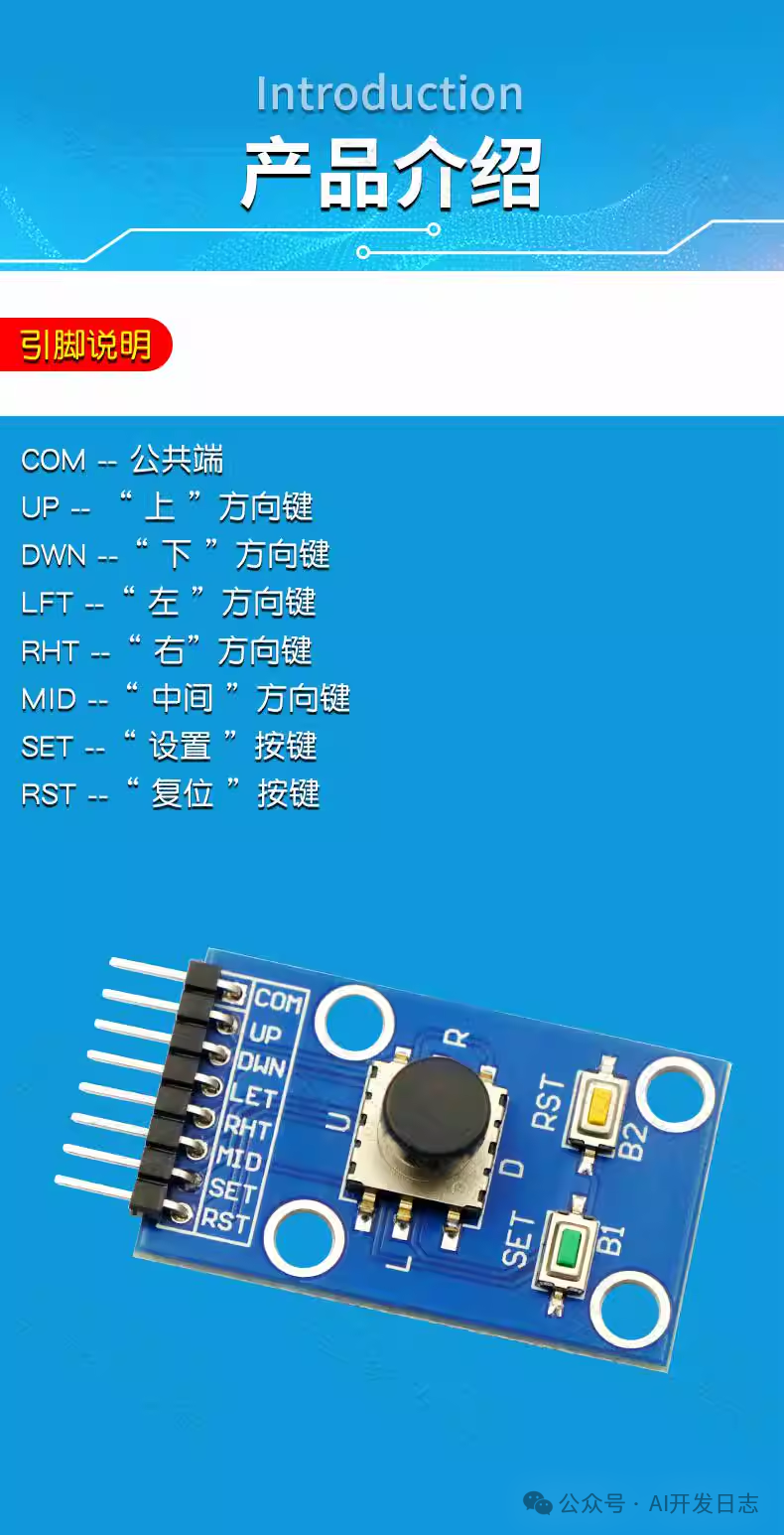

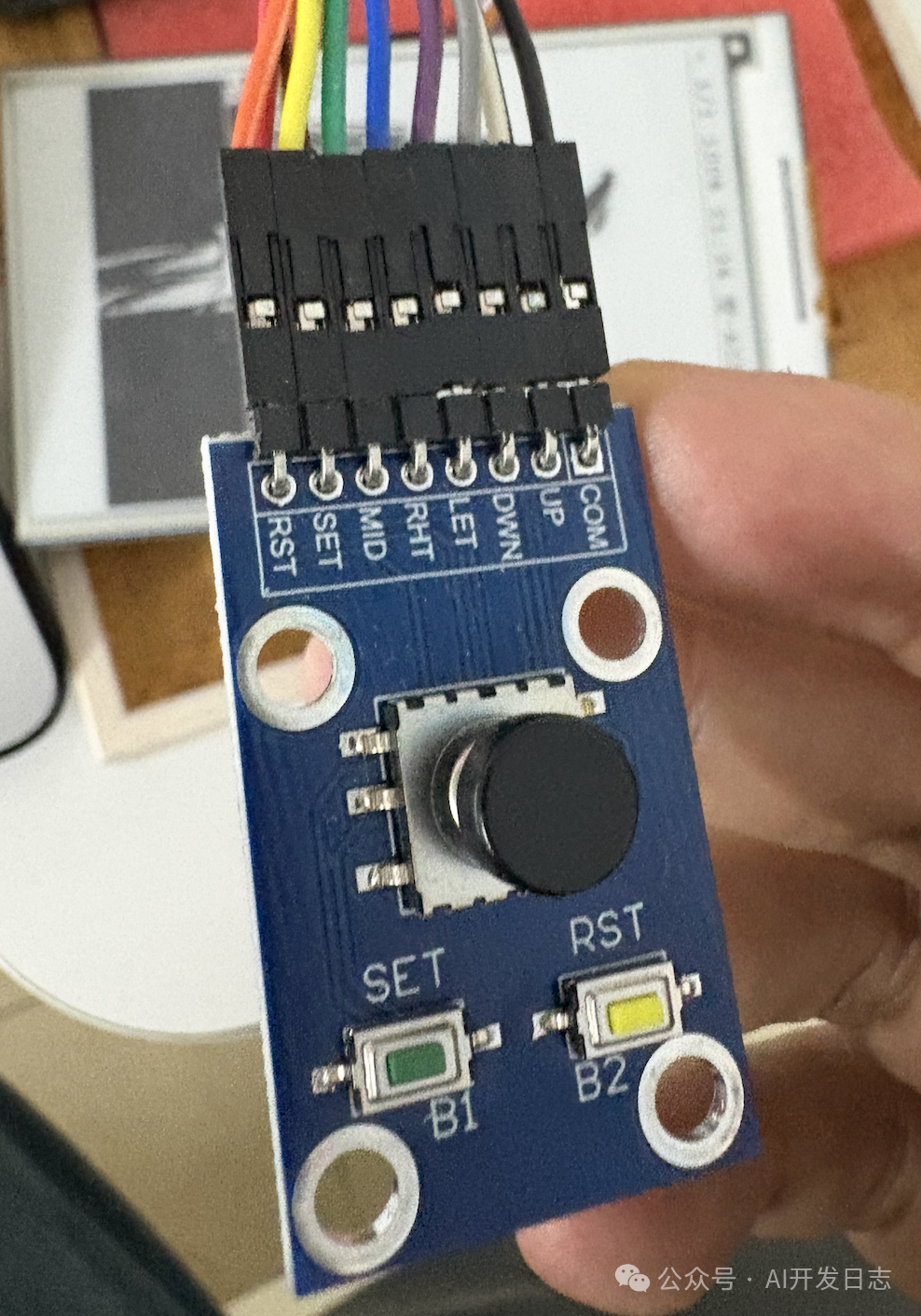

按键 GPIO 映射（默认）
UP
→ GPIO27
DOWN
→ GPIO31
LEFT
→ GPIO36
RIGHT
→ GPIO30
MID
→ GPIO37
SET
→ GPIO32
RST
→ GPIO39
SD 引脚复用（可选） 在 Kconfig 中开启 EBABLE_SD_PINMUX 后，可配置：
SD_CLK_PIN
/ SD_CMD_PIN / SD_D0_PIN / SD_D1_PIN / SD_D2_PIN / SD_D3_PIN
关键硬件说明
SD 卡挂载点为 /sdcard
支持 SD 卡目录浏览与文件读取
EPD 驱动与绘制接口位于 lib/e-Paper/ 与 lib/GUI/
硬件实物与模块图（3 张）
三、结构 - 复刻教程
复刻流程参考立创开源项目页的“结构说明 + 复刻步骤”形式，结合本仓库内容整理。
1) 工程结构
app_default.config # 选择板级配置后生成
config/ # 板级配置模板
lib/ # EPD 驱动/字库/绘制
src/ # 应用源码
screenshots/ # 截图示例
tools/ # 辅助工具
2) 复刻准备
安装 TuyaOpen 工具链，确保 tos.py 可用
准备 SD 卡并格式化为 FAT32
准备示例文件（txt / jpg / png / bmp）
3) 选择板级配置
在 TuyaOpen 工程根目录执行：
. ./export.sh
cd apps/tuya_t5_epaper_reader
tos.py config choice
板级配置模板：
config/TUYA_T5AI_BOARD.config
config/TUYA_T5AI_POCKET.config
4) 设备配置（可选）
通过 Kconfig 菜单配置 Wi-Fi 与百度网盘参数：
tos.py config menu
关键配置项：
EPAPER_WIFI_SSID
/ EPAPER_WIFI_PSWD
BAIDU_NETDISK_ENABLE
BAIDU_NETDISK_APP_KEY
/ BAIDU_NETDISK_APP_SECRET
BAIDU_NETDISK_TARGET_DIR
/ BAIDU_NETDISK_SCOPE
5) 构建与烧录
tos.py build
将固件烧录到开发板。
6) 运行验证
上电自动挂载 /sdcard 并显示文件列表
方向键浏览，MID 进入目录或打开文件
SET
切换横竖屏，RST 返回
（可选）长按 RST 进入百度网盘模式
7) 目录结构速览
src/
：应用源码（UI、文本阅读、图片渲染、网盘）
lib/
：EPD 驱动、字库与绘制工具
config/
：板级配置参考
tools/
：辅助工具（如 PDF 拆页）
screenshots/
：示例截图
四、软件
1) 主要功能
文件列表
：分页浏览 SD 卡目录
文本阅读
：自动换行 / 翻页 / 断点记录
图片浏览
：BMP/JPG/JPEG/PNG 渲染为 1-bit 黑白图
时间同步
：联网后解析 HTTP Date 校时
百度网盘
：授权、列表、详情、下载（可选）
2) 使用指南
按键说明（7 键）
UP / DOWN
：列表移动；阅读时上下滚动
LEFT / RIGHT
：列表翻页；阅读时前/后翻页
MID
：进入目录 / 打开文件 / 确认
SET
：横竖屏切换
RST
：返回上一级（长按进入百度网盘）

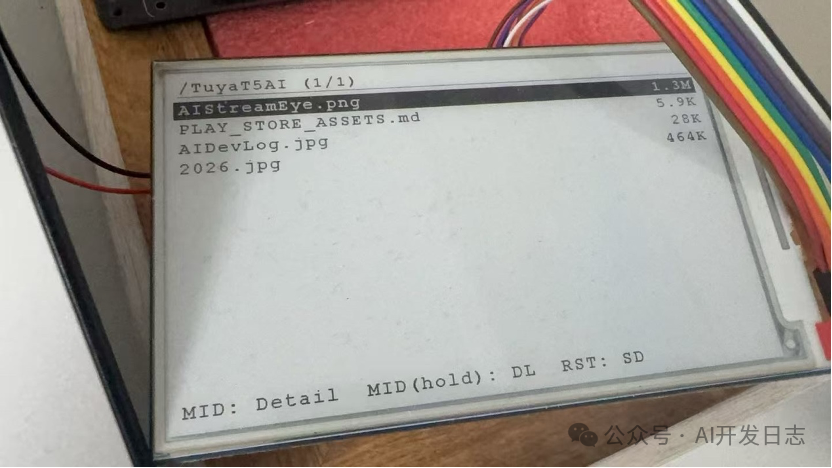

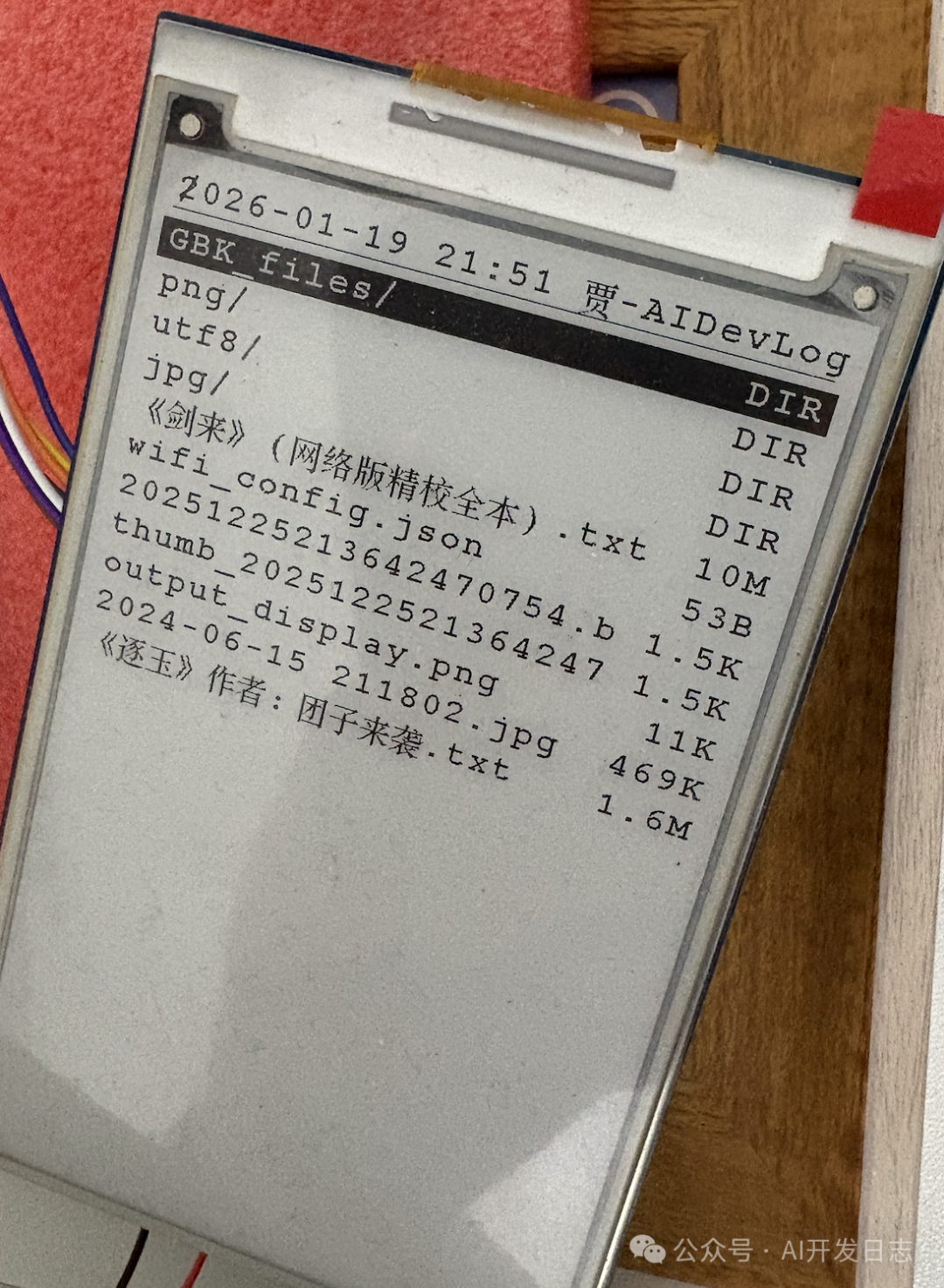

文件列表
自动挂载 /sdcard 并进入列表
分页显示目录内容
隐藏目录以 . 开头的条目会被忽略

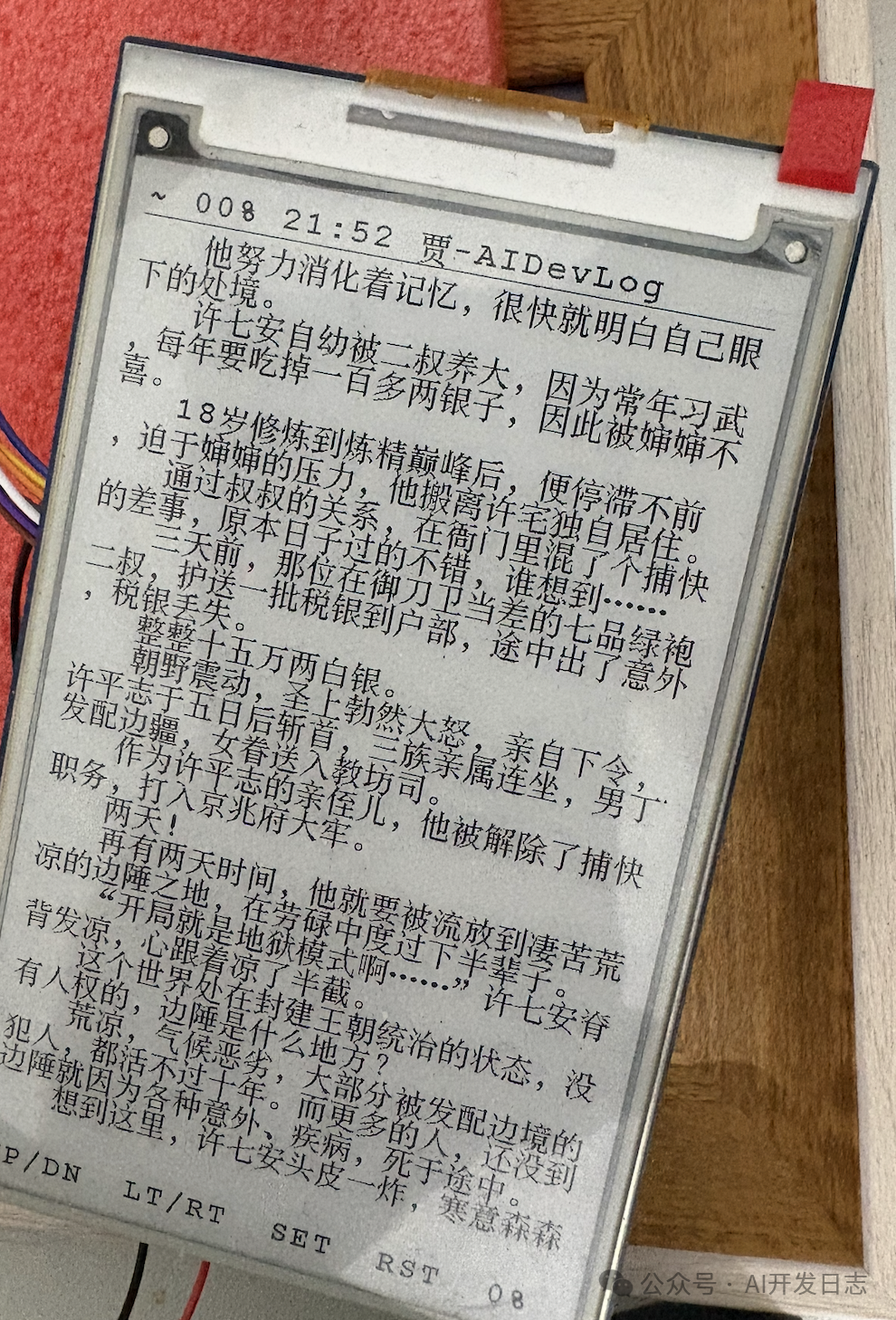

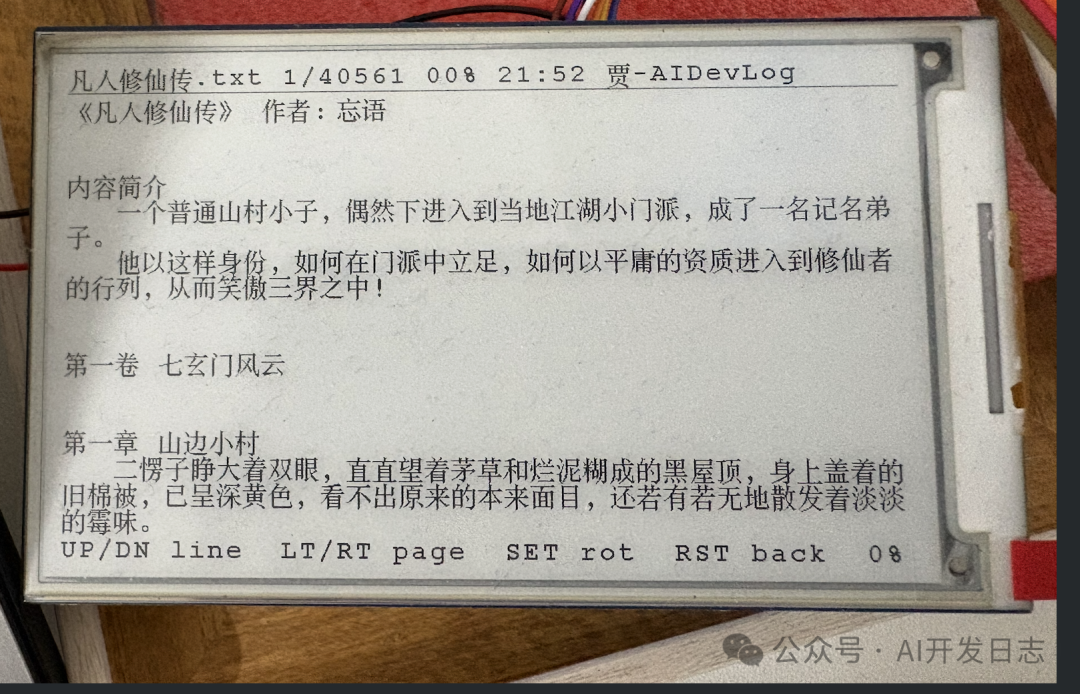

文本阅读
自动换行与分页
支持 UTF-8 / UTF-16 / GBK 识别与显示
翻页与滚动：UP/DOWN 行滚动、LEFT/RIGHT 翻页
断点记录：保存到 SD 卡 /.sd_reader/progress.bin

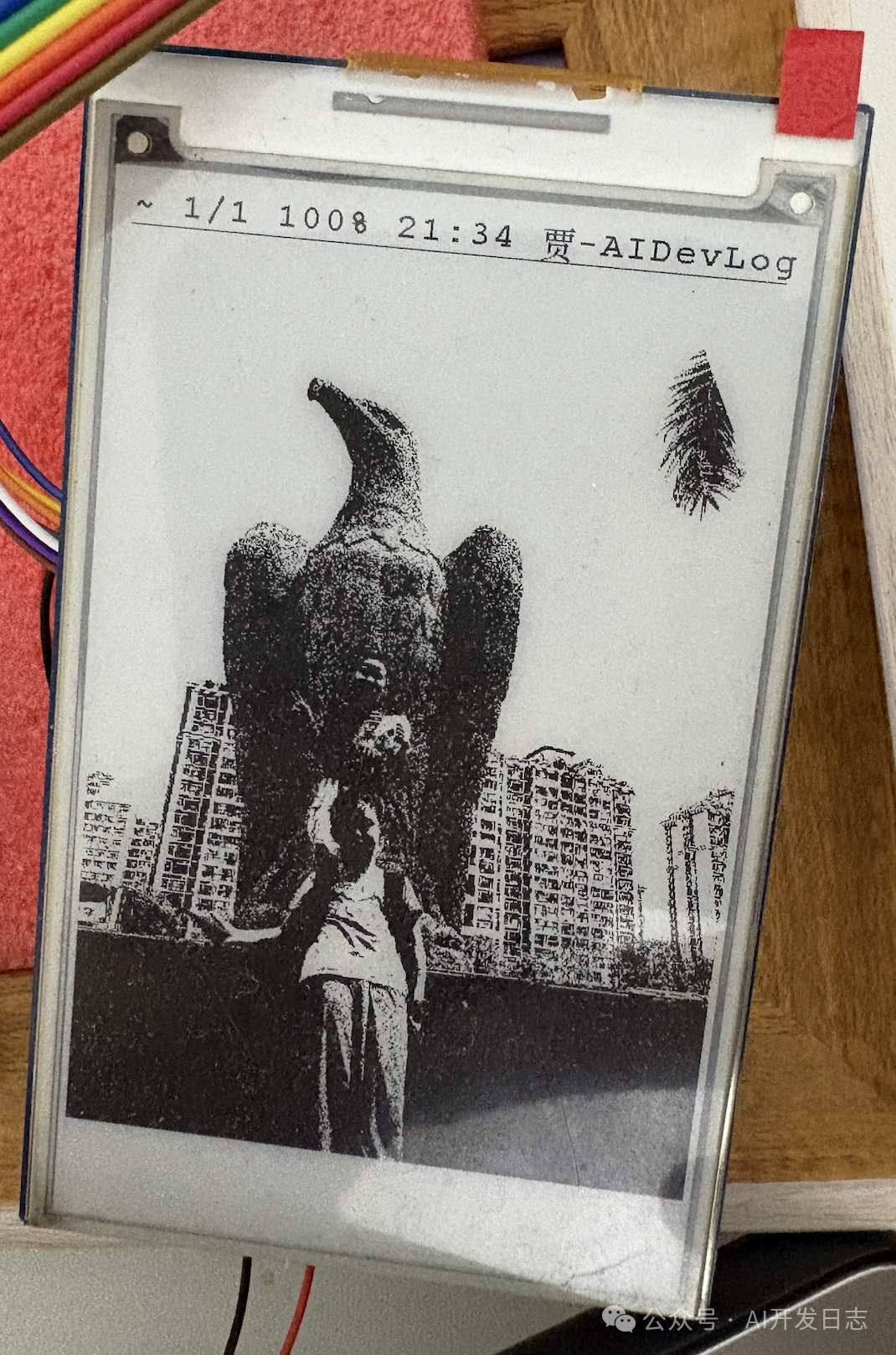

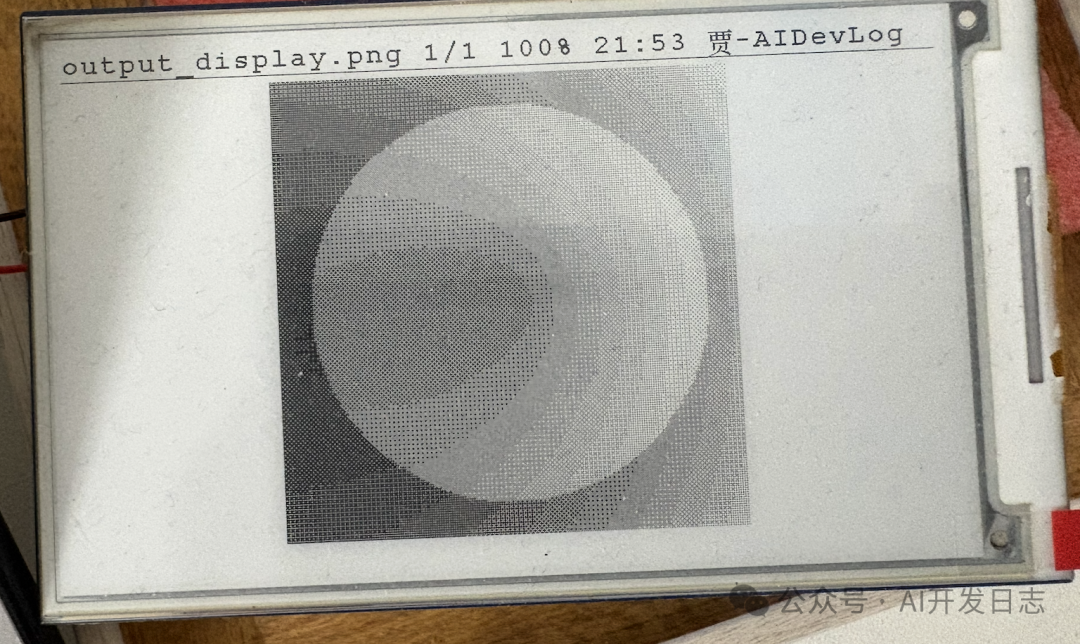

图片浏览
支持 BMP / JPG / JPEG / PNG
自动按屏幕比例缩放适配
渲染为 1-bit 黑白输出
旋转显示
SET
切换 0° / 90°
文本与图片界面均支持
3) 架构与模块
系统分层
应用层：文件列表 / 文本阅读 / 图片浏览 / 按键交互 / 断点记录 / 旋转
↓
TuyaOS / TAL 抽象层：tal_time / tal_kv / event / netmgr / http_client
↓
设备驱动：SD/FATFS / GPIO Keys / EPD SPI
↓
图形与字库：GUI_Paint / HZK24 GBK
关键模块
应用入口：src/tuya_main.c
时间同步：src/net_time_sync.c
图片渲染：src/sd_image_view.c
百度网盘：src/baidu_netdisk.c / src/baidu_netdisk.h
EPD 驱动：lib/e-Paper/EPD_4in26.*
绘制与字库：lib/GUI/GUI_Paint.、lib/Fonts/hzk24.
主要路径与文件
SD 挂载点：/sdcard
阅读进度：/.sd_reader/progress.bin
百度网盘 Token：/.sd_reader/baidu_token.txt
4) 构建与配置
Kconfig 关键项
EPAPER_WIFI_SSID
/ EPAPER_WIFI_PSWD
EBABLE_SD_PINMUX
与 SD 引脚配置
BAIDU_NETDISK_ENABLE
/ BAIDU_NETDISK_APP_KEY / BAIDU_NETDISK_APP_SECRET
BAIDU_NETDISK_TARGET_DIR
/ BAIDU_NETDISK_SCOPE
时间同步
默认使用 HTTP Date 头进行校时
默认服务器：www.baidu.com，路径 /
时区偏移：+8
若未成功联网校时，会设置默认时间
板级配置
config/TUYA_T5AI_BOARD.config
config/TUYA_T5AI_POCKET.config
构建命令
. ./export.sh
cd apps/tuya_t5_epaper_reader
tos.py config choice
可选：tos.py config menu
tos.py build
安全与保密建议
BAIDU_NETDISK_APP_SECRET
属于敏感信息，建议仅本地配置，不要提交到版本库

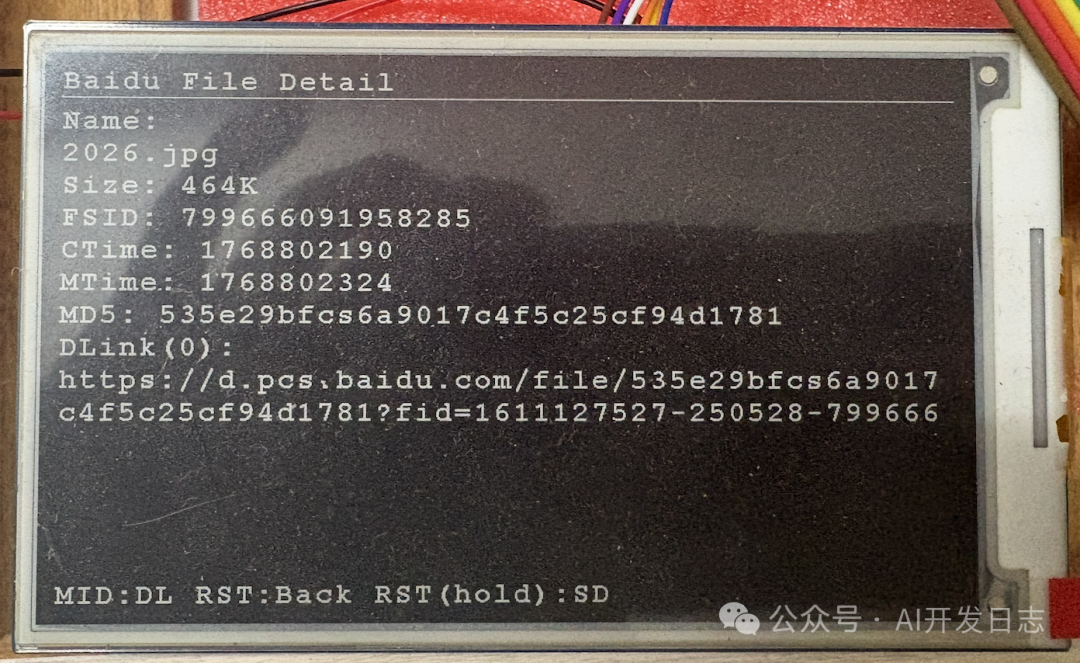

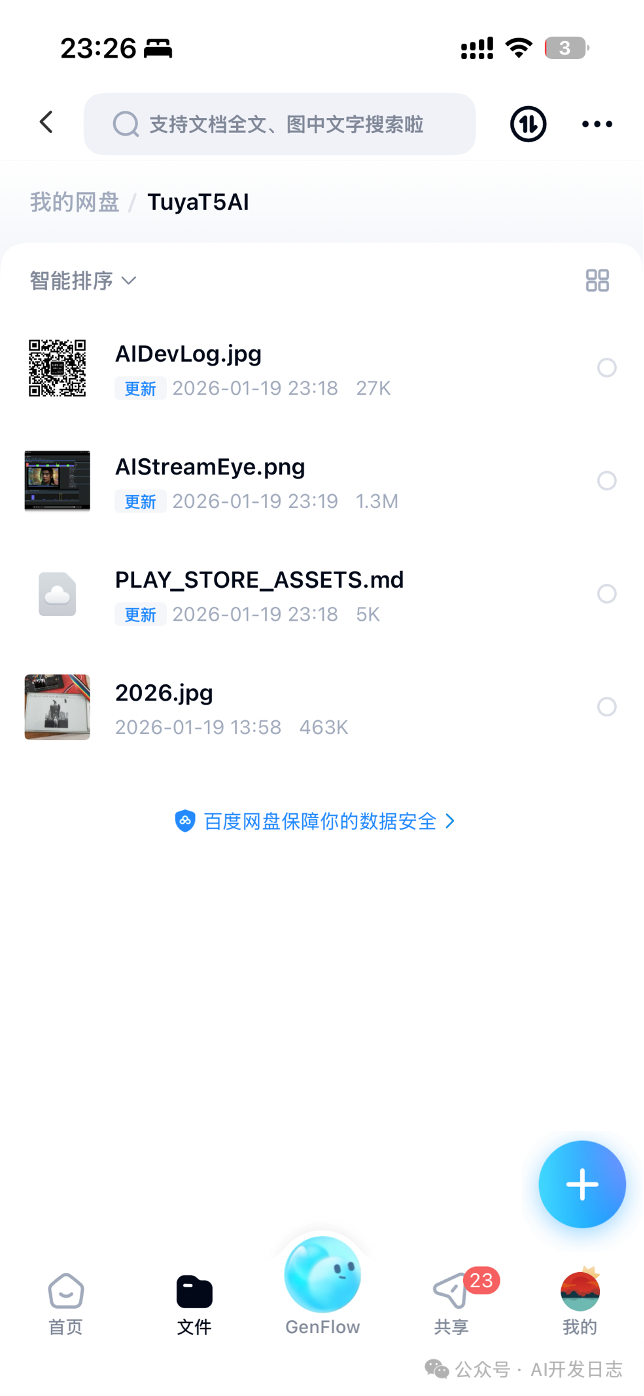

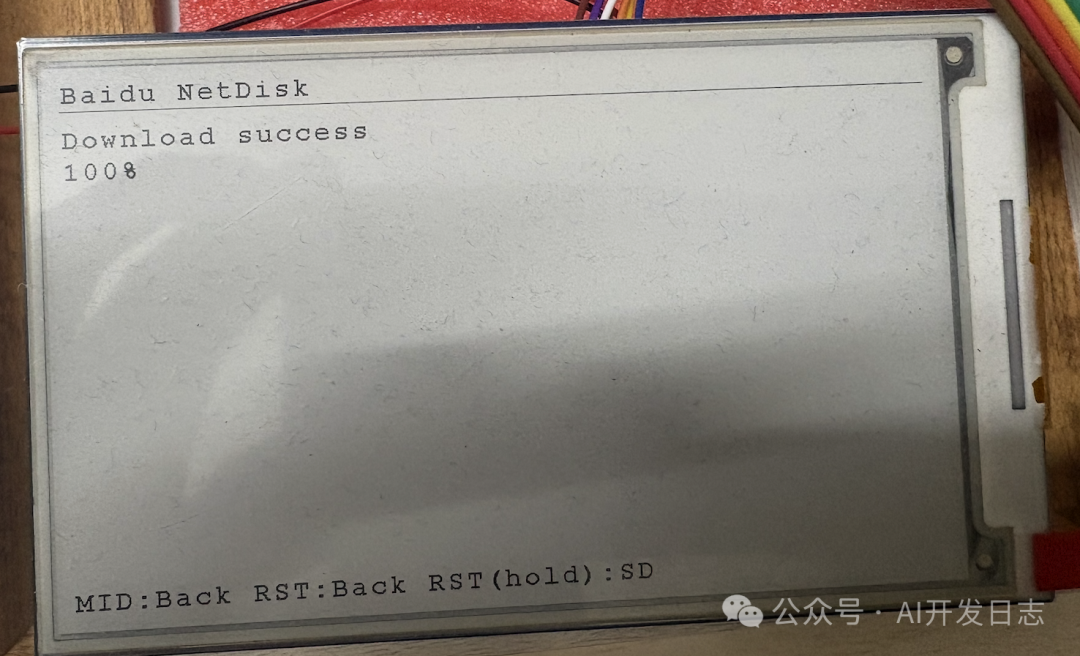

5) 百度网盘

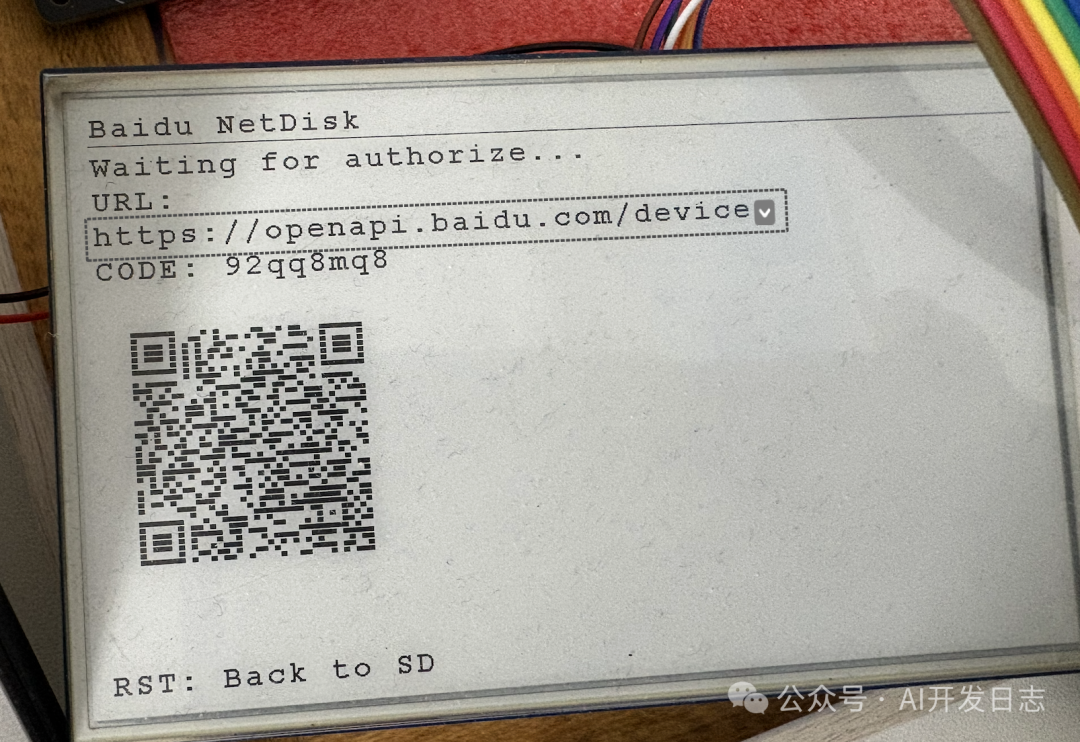

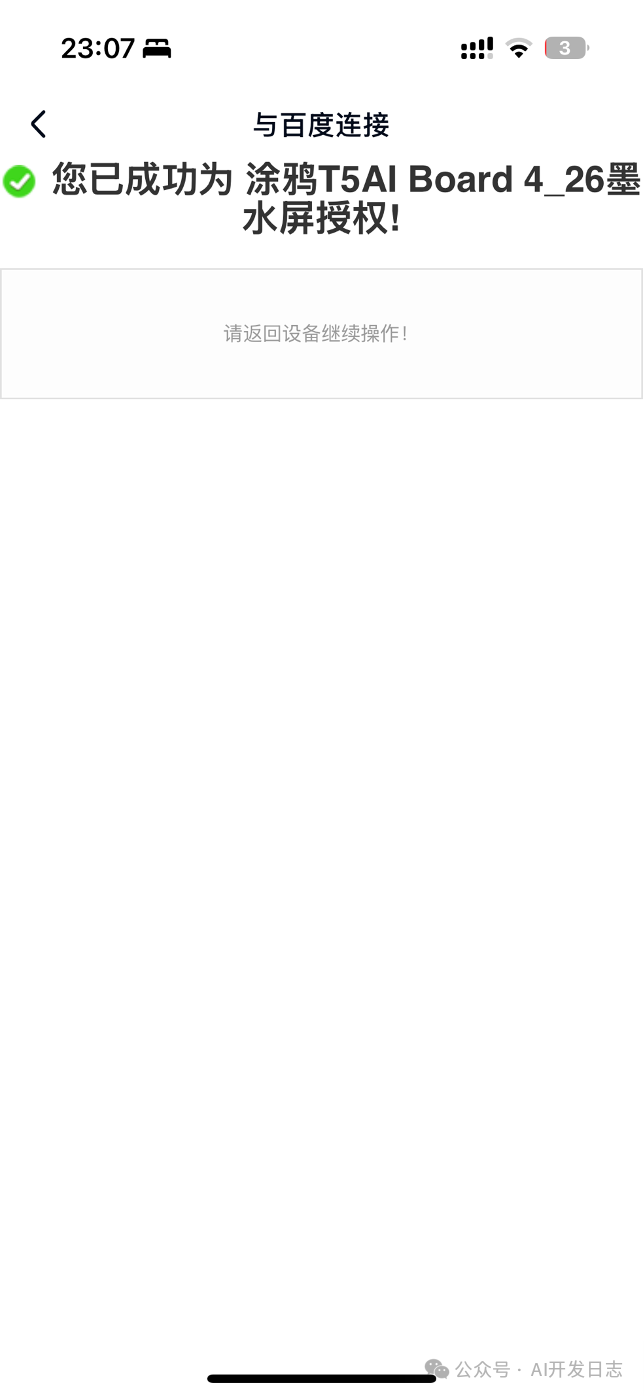

设备码授权（二维码 + 验证码）
浏览网盘目录、查看文件详情、下载到 SD 卡
进入方式：长按 RST
默认下载目录：/sdcard/TuyaT5AI
Token 与会话缓存：/.sd_reader/baidu_token.txt
6) FAQ
支持 UTF-8 / UTF-16 / GBK 的基础识别与显示
阅读进度保存在 /.sd_reader/progress.bin
支持 BMP（1-bit/24-bit）、JPG/JPEG、PNG
网盘文件默认保存到 /sdcard/TuyaT5AI
长按 RST 进入百度网盘模式
7) 排障
SD 卡未挂载：确认 FAT32、检查 SD Pinmux、查看串口日志
列表为空/乱码：隐藏文件会忽略，文件名编码混用需简化
图片无法打开：仅支持 BMP/JPG/JPEG/PNG，文件过大可能内存不足
时间不正确：需联网校时，未联网将使用默认时间
网盘进入失败：确认 Wi-Fi 与 APP_KEY/APP_SECRET 配置
8) 参考与工具
重要源码位置
应用入口与 UI：src/tuya_main.c
时间同步：src/net_time_sync.c
图片渲染：src/sd_image_view.c
百度网盘：src/baidu_netdisk.c
绘制与字库：lib/GUI/GUI_Paint.、lib/Fonts/hzk24.
EPD 驱动：lib/e-Paper/EPD_4in26.*
PDF 拆页工具 文件：tools/pdf_to_pages.py
python3 tools/pdf_to_pages.py /path/to/book.pdf
说明：
依赖 pdftoppm（poppler-utils）
输出为 JPG，分辨率 120 DPI，文件名 0001.jpg 开始
9) 界面与功能截图
