概述 {#1-overview}

分钟等级: 入门

本项目是墨阅 (E-Paper Reader)，一个基于涂鸦 T5 平台构建的轻量级电子纸文件阅读器演示应用。专为离线阅读场景设计，它提供了完整的参考实现，展示了在低功耗电子纸显示屏上的文件浏览、文本分页阅读、图像渲染和网络功能。该项目演示了如何利用 TuyaOS 的硬件抽象能力，构建在内存效率、电池续航和用户体验之间取得平衡的实用电子阅读器应用。

来源： README.md, PROJECT_PLAN.md

系统架构

应用程序遵循分层架构，将应用逻辑、平台抽象、硬件驱动和支持库分离。这种设计实现了代码复用，并简化了对不同硬件配置的适配。

来源： PROJECT_PLAN.md, src/tuya_main.c

项目结构

代码库按逻辑目录组织，分离了应用源代码、支持库、配置文件和开发工具。

来源： CMakeLists.txt, src/tuya_main.c

核心功能

文件系统集成

应用程序提供全面的 SD 卡文件系统管理，启动时自动挂载。它扫描目录，以分页格式显示文件列表，并妥善处理不同类型的文件。系统在 SD 卡的隐藏目录中维护阅读进度，重新打开文件时自动从上次位置继续阅读。文本文件支持自动换行和基于页面的导航，拥有可配置的边距和针对电子纸可读性优化的行高。

来源： src/tuya_main.c, src/tuya_main.c

多格式支持

格式类型

支持的格式

渲染策略

备注

Text

UTF-8, UTF-16, GBK

HZK24 字体渲染，自动编码检测

支持中文字符且具有自动换行功能

Images

BMP, JPG, PNG

解码为 1 位单色以供 EPD 显示

全彩图像经抖动处理转换为黑白

Network

通过百度网盘的文件

流式下载到 SD 卡

需要 OAuth 2.0 授权流程

来源： README.md, src/tuya_main.c

显示与图形

渲染引擎针对电子纸特性进行了优化，支持通过 SET 按钮控制的屏幕旋转（0°/90°）。所有绘图操作均使用 1 位颜色方案（黑和白）以匹配显示硬件。GUI Paint 库提供基本图元，包括文本渲染、矩形绘制和线条绘制，所有这些都通过 SPI 通信适配了 4.26 英寸 EPD_4in26 显示驱动程序。中文字体渲染依赖于提供 24x24 像素 GBK 字形字符的 HZK24 位图字体库。

来源： src/tuya_main.c, PROJECT_PLAN.md

输入处理

七个物理按钮提供导航和控制功能：

按钮

GPIO 引脚

主要功能

P27

向上导航 / 上一页

DOWN

P31

向下导航 / 下一页

LEFT

P36

上一个项目 / 向上滚动

RIGHT

P30

下一个项目 / 向下滚动

MID

P37

选择 / 进入目录 / 开始下载

SET

P32

切换屏幕旋转

RST

P39

重置 / 进入百度网盘模式（长按）

按钮驱动程序包含防抖逻辑，以防止误触发，并通过与应用程序主事件循环集成的回调机制处理事件。

来源： src/tuya_main.c, src/tuya_main.c

网络功能

时间同步

启动时，应用程序订阅网络连接事件。当建立 Wi-Fi 连接（NETMGR_LINK_UP）时，它会向可靠的服务器（默认为 baidu.com）发起 HTTP 请求并提取 Date 头以同步系统时钟。这使得能够在文件列表头部准确显示时间，而无需用户配置。如果同步失败，系统将回退到默认时间值。

来源： src/net_time_sync.h, PROJECT_PLAN.md

百度网盘集成

应用程序包含一个功能齐全的百度网盘客户端，支持云端文件浏览和下载：

功能

描述

Authorization

OAuth 2.0 设备码流程，显示二维码或设备码供移动端授权

File Listing

浏览云存储上的可配置目录（默认：/TuyaT5AI）

Download

将选定的文件流式传输到 SD 卡，支持进度显示

Token Persistence

将 OAuth 令牌保存到 SD 卡以自动恢复会话

Error Handling

提供详细的错误消息和请求 ID 以便调试

长按 RST 按钮可激活百度网盘模式。用户界面显示二维码或授权 URL，可在移动设备上扫描。一旦获得授权，用户可以浏览云文件目录，查看文件详细信息，并直接将文件下载到 SD 卡。下载过程包括进度跟踪，并能够优雅地处理网络中断。

来源： src/baidu_netdisk.h, README.md

硬件需求

组件

规格

备注

Microcontroller

涂鸦 T5 平台

支持 BOARD 或 POCKET 配置

Display

4.26 英寸黑白电子纸

EPD_4in26, SPI 接口

Storage

Micro SD 卡

需要 FAT32 文件系统

Input

7 个物理按键

GPIO 接口，低电平有效

Connectivity

Wi-Fi

时间同步和网盘功能所必需

Power

USB

可扩展电池解决方案

来源： PROJECT_PLAN.md, config/TUYA_T5AI_BOARD.config

开发工作流

该项目遵循标准的 TuyaOS 开发模式，通过 Kconfig 进行配置，通过 CMake 管理构建，并使用特定于板的配置文件。开发者可以选择不同的板配置（标准设置使用 TUYA_T5AI_BOARD，便携式外形尺寸使用 TUYA_T5AI_POCKET），自定义 Wi-Fi 凭证，并通过配置菜单启用或禁用百度网盘集成等功能。构建系统自动包含 TuyaOS 生态系统和第三方依赖中的必要库。

来源： CMakeLists.txt, Kconfig

用户体验

应用程序优先考虑电子纸设备典型的简洁性和电池效率。上电时，设备会自动挂载 SD 卡，并显示包含当前时间和品牌标识的文件列表。用户使用方向键浏览目录，使用 MID 按钮选择文件，并通过基于页面的导航阅读内容。屏幕旋转使显示适应不同的查看偏好或内容方向。书签系统自动保存阅读进度，允许无缝继续阅读会话，而无需手动干预。

来源： src/tuya_main.c, PROJECT_PLAN.md

后续步骤

要开始使用此项目进行开发，请继续阅读快速入门指南以了解环境设置和初始配置。要深入了解系统架构，请参阅应用架构概述。要了解硬件集成详细信息，请参阅硬件集成策略。

来源： README.md, PROJECT_PLAN.md

快速开始 {#2-quick-start}

分钟等级: 入门

本快速入门指南将帮助你在几分钟内在涂鸦 T5 平台上启动并运行电子书阅读器（墨阅）。该应用程序支持从 SD 卡离线阅读文本和图像文件，并可选集成百度网盘下载内容。

系统概览

电子书阅读器是一个基于涂鸦 T5 平台构建的轻量级电子书阅读演示项目，专为低功耗、阳光可读的离线阅读场景而设计。该系统将硬件驱动、图形渲染、文件系统访问和网络服务集成为一个完整的应用程序栈。

前置条件

在开始之前，请确保你具备以下条件：

需求

规格

备注

硬件

Tuya T5 开发板

默认配置：TUYA_T5AI_BOARD

显示屏

4.26 英寸 E-Paper 显示屏 (EPD_4in26)

通过 SPI 接口进行黑白显示

存储

Micro SD 卡 (FAT32 格式)

用于存储文本/图像文件和进度数据

电源

USB 供电或电池

E-Paper 所需功耗极低

开发环境

Linux/macOS 环境

用于构建固件

网络

Wi-Fi 接入点

需要用于时间同步及可选的百度网盘功能

硬件设置

开发板配置选择

该项目支持两种开发板变体：

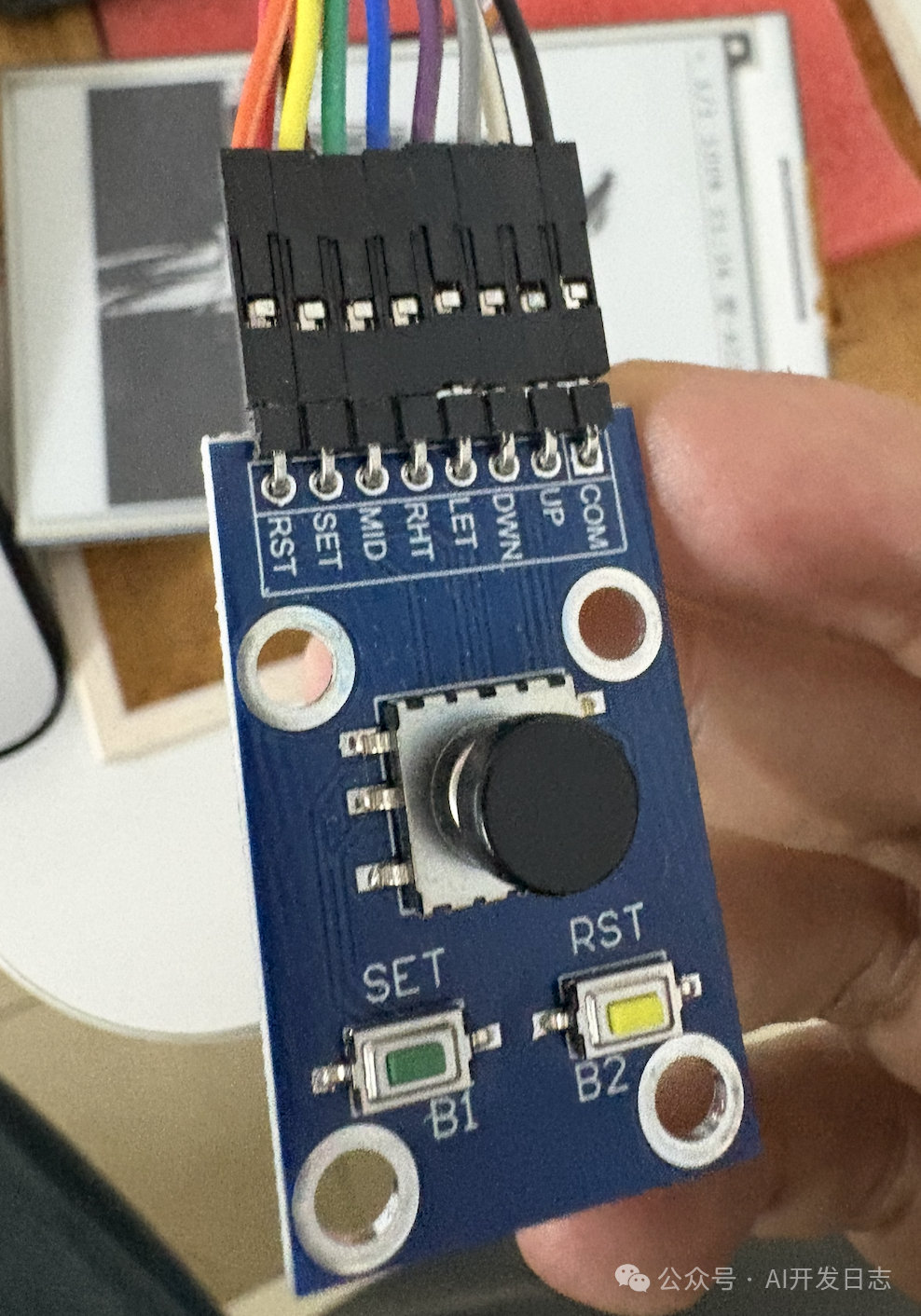

图 1：7 Keys Layout

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/7_keys.png

配置

描述

用例

TUYA_T5AI_BOARD

标准 T5 AI 开发板

主要开发平台

TUYA_T5AI_POCKET

口袋尺寸变体

便携式部署

7 键按键接口提供了完整的控制功能：

UP/DOWN

：在文件列表中导航或滚动文本

LEFT/RIGHT

：在多页面视图中切换页面

MID

：进入选择（查看文件、开始下载）

SET

：切换屏幕旋转（竖屏/横屏）

RST

：长按进入百度网盘授权模式

来源：tuya_main.c

环境设置

步骤 1：初始化构建环境

导航到仓库根目录，并通过执行 export 脚本初始化构建环境。这将设置 TuyaOS 构建系统所需的所有必要环境变量：

BASH

Copy code

cd /path/to/Tuya_T5_ePaper_Reader

. ./export.sh

步骤 2：选择开发板配置

进入应用程序目录并选择你的开发板配置。这会将选择写入 app_default.config：

BASH

Copy code

cd apps/tuya_t5_epaper_reader

tos.py config choice

可用配置在 config/ 目录中定义。对于标准 T5 AI 开发板，这会设置 CONFIG_BOARD_CHOICE_T5AI=y [来源：TUYA_T5AI_BOARD.config]。

项目结构

理解代码组织有助于导航和修改：

Copy code

Tuya_T5_ePaper_Reader/

├── CMakeLists.txt ├── Kconfig # 配置菜单定义

├── app_default.config # 当前活动配置

├── src/ # 应用程序源代码

│ ├── tuya_main.c # 主入口点及状态机

│ ├── baidu_netdisk.c # 百度网盘集成

│ ├── net_time_sync.c # 基于 HTTP 的时间同步

│ ├── sd_image_view.c # SD 卡文件浏览器

│ ├── png_stream_decoder.c # PNG 流式解码器

│ └── third_party/lodepng/ # PNG 解码库

├── lib/ # 硬件和图形库

│ ├── e-Paper/ # EPD 驱动实现

│ ├── GUI/ # 图形渲染引擎

│ ├── Fonts/ # 字体库 (HZK24 GBK)

│ └── Config/ # 硬件配置

├── config/ # 开发板特定配置

└── screenshots/ # 应用程序截图

来源：CMakeLists.txt, README.md

配置

步骤 3：配置 Wi-Fi 参数

配置你的 Wi-Fi 网络凭据以启用时间同步和可选的百度网盘访问：

BASH

Copy code

tos.py config menu

导航至 “Application config” 菜单并设置以下参数：

Kconfig 选项

描述

示例

EPAPER_WIFI_SSID

Wi-Fi 网络名称

“MyHomeWiFi”

EPAPER_WIFI_PSWD

Wi-Fi 网络密码

“password123”

来源：Kconfig, app_default.config

步骤 4：可选 SD 卡 Pinmux 配置

如果你的开发板需要自定义 SD 卡引脚分配，请启用 SD pinmux 配置：

Kconfig 选项

描述

默认值

EBABLE_SD_PINMUX

启用自定义 SD 引脚配置

SD_CLK_PIN

SD 时钟引脚

SD_CMD_PIN

SD 命令引脚

SD_D0_PIN

至 SD_D3_PIN

SD 数据引脚

16-19

来源：Kconfig

步骤 5：可选百度网盘配置

要启用百度网盘集成（允许浏览并将文件下载到 SD 卡）：

请确保你已注册百度网盘开发者应用程序以获取 client_id 和 client_secret 凭据。这些是 OAuth 2.0 授权流程所必需的。

Kconfig 选项

描述

默认值

BAIDU_NETDISK_ENABLE

启用百度网盘集成

BAIDU_NETDISK_APP_KEY

OAuth client_id

””

BAIDU_NETDISK_APP_SECRET

OAuth client_secret

””

BAIDU_NETDISK_TARGET_DIR

SD 卡上的目标目录

“/TuyaT5AI”

BAIDU_NETDISK_SCOPE

OAuth 权限范围

“basic,netdisk”

来源：Kconfig

构建与刷写

步骤 6：构建固件

使用配置好的设置编译应用程序：

BASH

Copy code

tos.py build

构建过程会编译所有源文件，包括：

来自 src/ 的应用程序代码

来自 lib/e-Paper/ 的 E-Paper 驱动

来自 lib/GUI/ 的 GUI 引擎

来自 lib/Fonts/ 的字体库

第三方解码器（用于 PNG 的 LodePNG，用于 JPEG 的 TJPGD）

来源：CMakeLists.txt

步骤 7：刷写固件

使用适合你开发环境的刷写工具将生成的固件刷写到你的 Tuya T5 开发板上。具体的刷写过程取决于你的调试设置（J-Link、UART 或 USB）。

运行应用程序

初始启动序列

通电后，设备将执行以下初始化：

文件浏览器界面

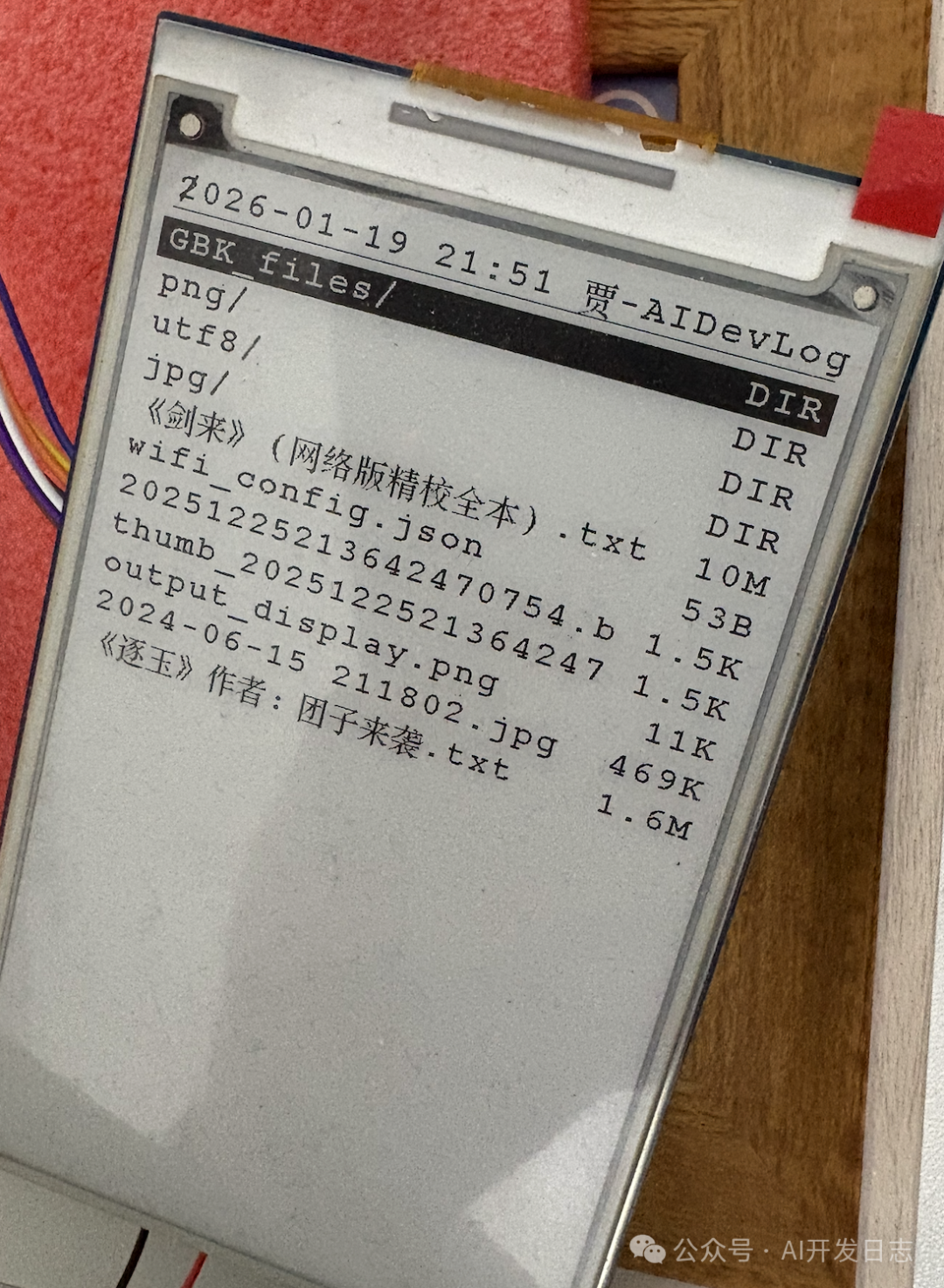

图 2：SD Card File List

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/sd_card_files.png

文件浏览器显示：

顶部栏

：当前日期/时间、设备标识符

文件列表

：SD 卡内容的分页显示（每页 24 项）

选择指示器

：当前文件或目录高亮显示

状态图标

：文件类型指示器（文本/图像/目录）

来源：tuya_main.c, README.md

支持的文件格式

格式

描述

渲染方式

TXT

纯文本文件

多编码检测 (UTF-8/UTF-16/GBK)、自动换行、分页

BMP

位图图像

解码为 1 位黑白

JPG

JPEG 图像

通过 tjpgd 解码，1 位抖动处理

PNG

PNG 图像

通过 LodePNG 流式解码，1 位转换

来源：README.md, CMakeLists.txt

文本阅读功能

图 3：Text Portrait Mode

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/txt_portrait.png

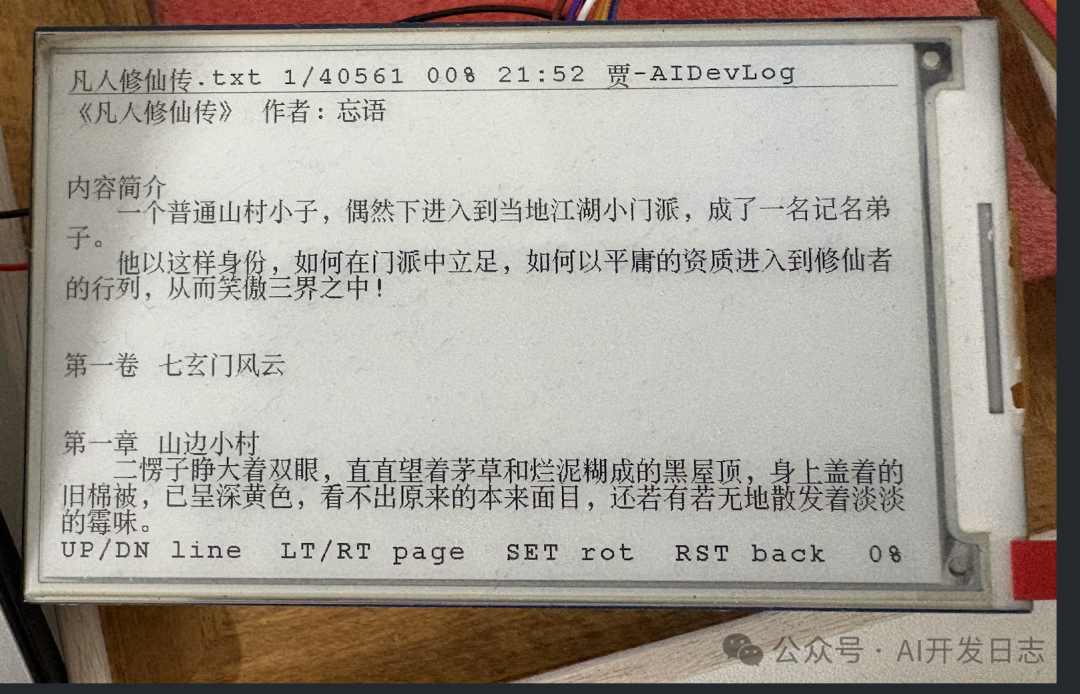

图 4：Text Landscape Mode

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/txt_landscape.png

文本阅读器提供：

自动编码检测

：UTF-8, UTF-16LE, UTF-16BE, GBK

智能换行

：适应显示宽度和旋转

分页

：可配置的行高和边距

进度跟踪

：自动保存阅读位置到 /.sd_reader/progress.bin

屏幕旋转

：按下 SET 在竖屏（0°）和横屏（90°）之间切换

来源：tuya_main.c, README.md

图像查看功能

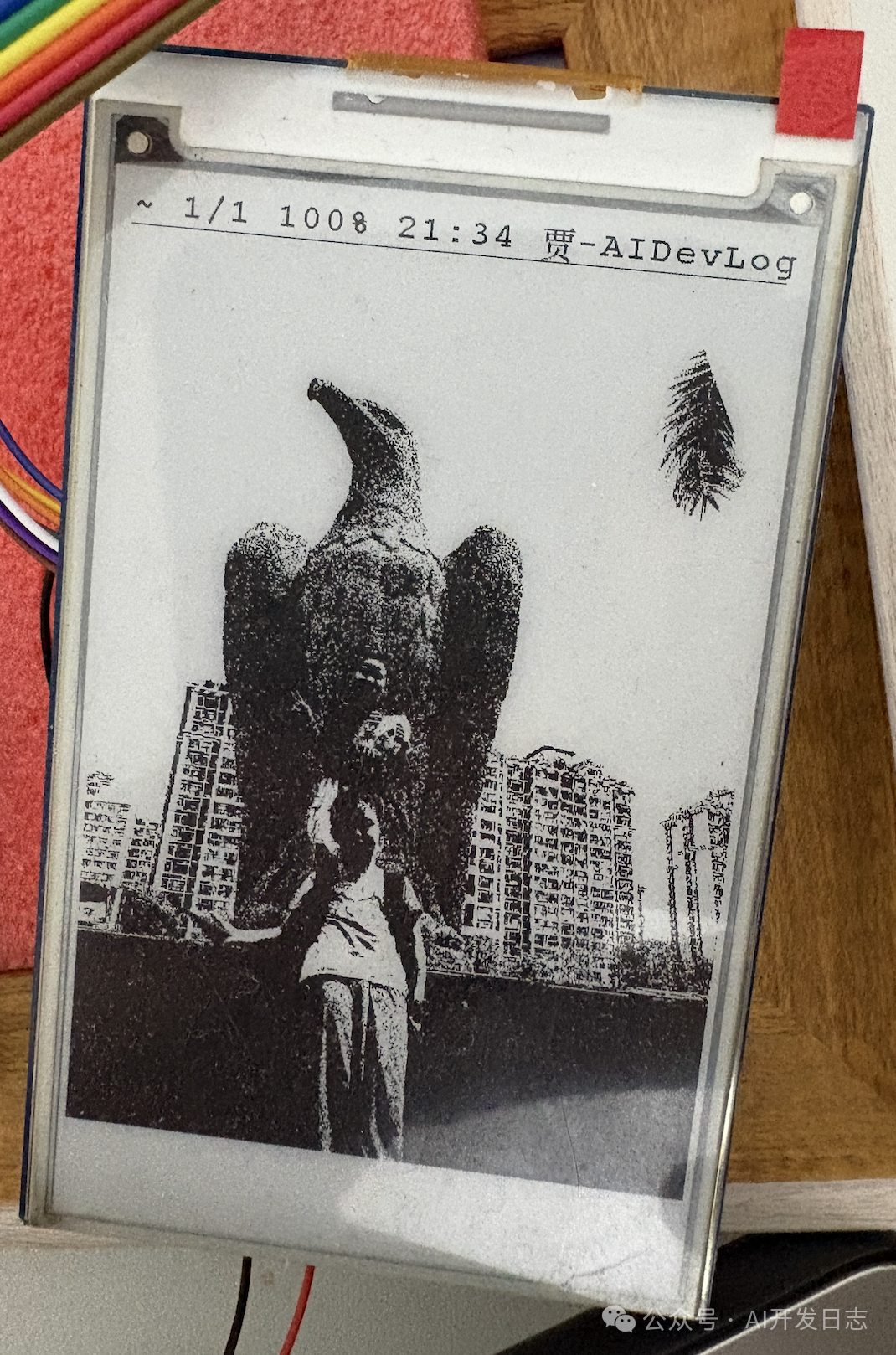

图 5：JPG PNG Sample

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/jpg.png

图像查看器提供：

格式支持

：BMP, JPEG, PNG

1 位渲染

：将所有图像转换为黑白以适应 E-Paper

自动缩放

：调整图像以适应显示尺寸

旋转支持

：图像随屏幕方向旋转

来源：README.md

百度网盘集成

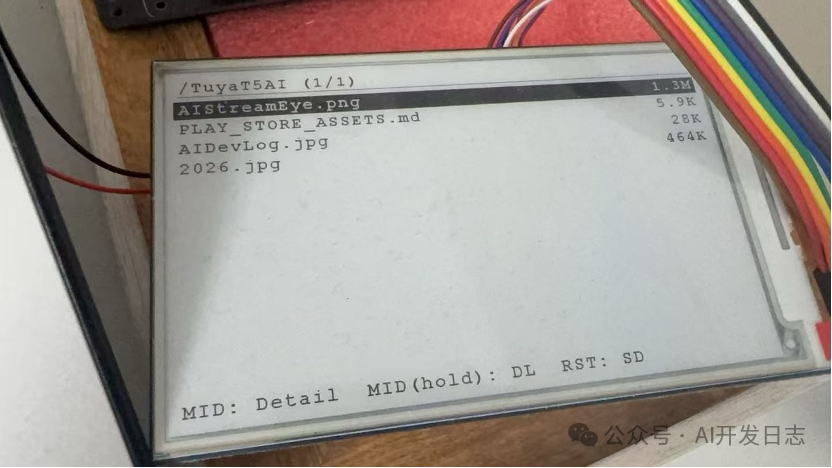

图 6：Baidu NetDisk Files

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/baidu_net_disk_files.png

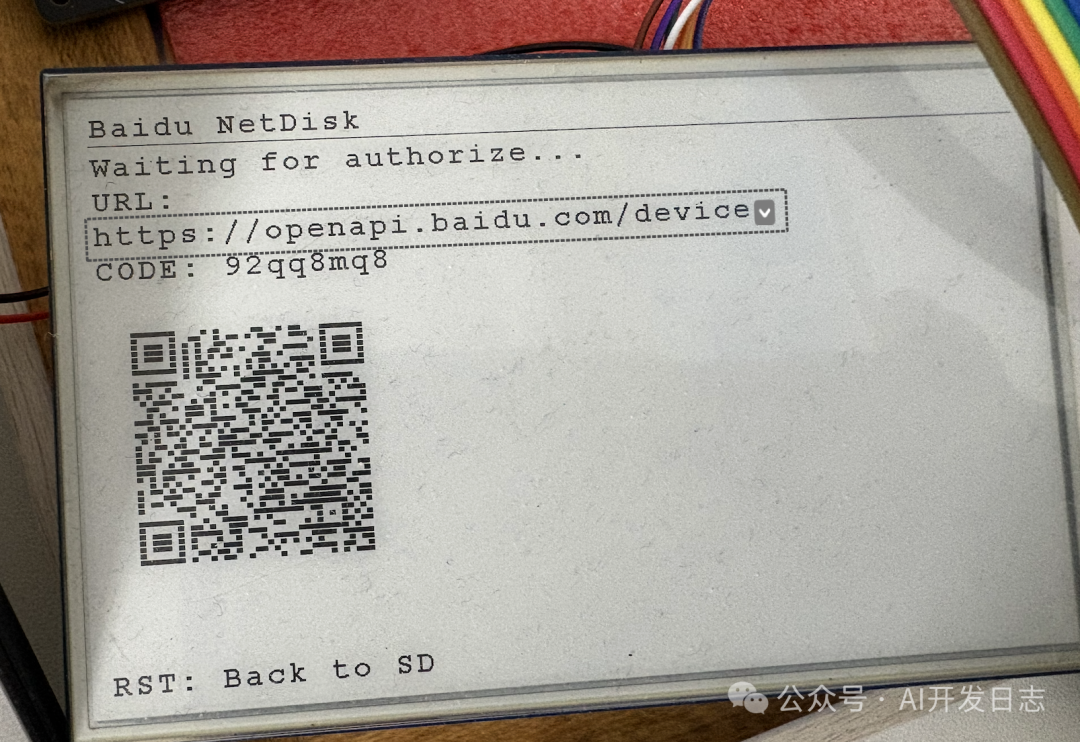

图 7：Baidu NetDisk QR Code

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/baidu_net_disk_qrcode.png

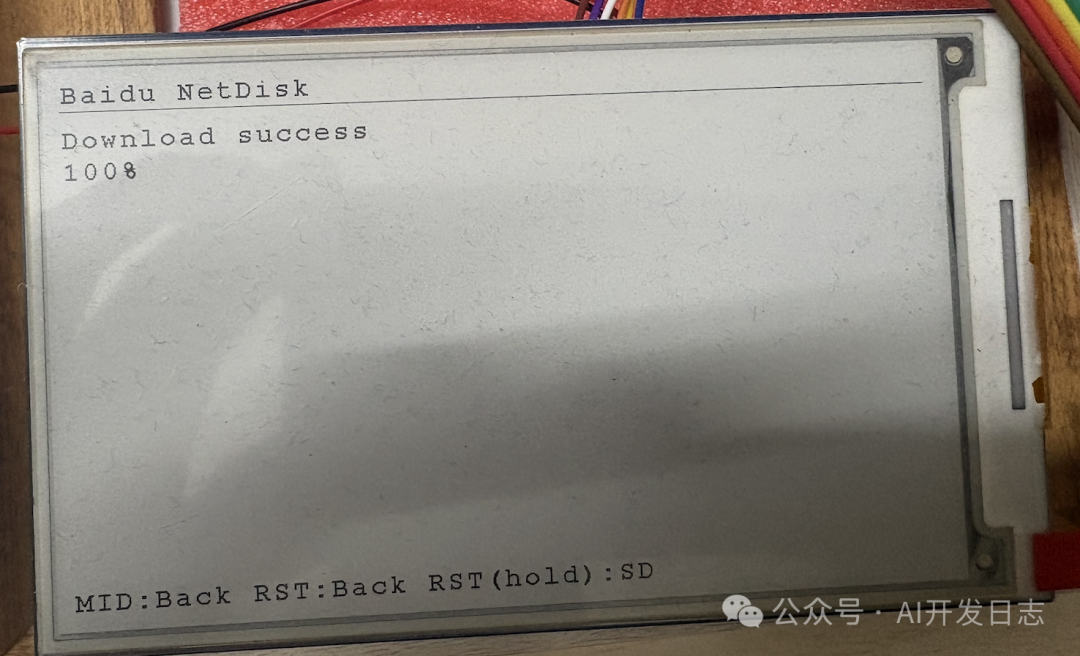

图 8：Baidu NetDisk Download

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/baidu_net_disk_download.png

使用百度网盘的方法：

长按 RST

进入百度网盘模式

扫描二维码

或在手机上输入显示的 URL 和设备代码

授权

应用程序访问你的百度网盘

浏览文件

在配置的目标目录中（默认：/TuyaT5AI）

选择文件

使用 UP/DOWN 并按 MID 查看详情

下载

到 SD 卡再次按 MID

OAuth 令牌和会话信息缓存在 /.sd_reader/baidu_token.txt 中以便自动恢复会话。

首次授权必须通过手机或浏览器完成。后续会话可以从缓存的令牌自动恢复，直到令牌过期。

来源：README.md, baidu_netdisk.c

故障排除

问题

可能原因

解决方案

SD 卡未检测到

SD 卡未插入或 pinmux 配置错误

验证 SD 卡插入并检查 EBABLE_SD_PINMUX 配置

Wi-Fi 连接失败

SSID/密码错误或网络不可用

通过 tos.py config menu 重新配置 Wi-Fi 凭据

文本显示乱码

编码检测失败

确保文本文件使用 UTF-8 或 GBK 编码

时间未同步

网络不可达或 HTTP 被阻止

验证 Wi-Fi 连接和互联网访问

百度网盘授权失败

客户端凭据无效

验证 BAIDU_NETDISK_APP_KEY 和 BAIDU_NETDISK_APP_SECRET

后续步骤

成功运行快速入门设置后，你可以更深入地探索系统：

开发环境设置

全面的构建环境配置详情

开发板配置选择

详细的开发板变体比较和自定义选项

应用程序架构概览

系统模块化设计的深入分析

有关高级功能和自定义，请参阅涵盖文件系统集成、文本处理算法、图形渲染和网络服务的深度剖析部分。

构建环境初始化 {#3-build-environment-initialization}

分钟等级: 入门

构建环境初始化是为涂鸦 T5 平台编译 E-Paper Reader 应用程序准备开发环境的基础第一步。此过程将建立生成与 T5AI 硬件兼容的固件镜像所必需的构建工具链、环境变量和依赖项。

构建系统架构

该项目采用基于 CMake 的构建系统，并集成了 TuyaOS 的 tos.py 构建工具。该工具负责协调整个编译过程，管理依赖项，并处理特定于开发板的配置。构建架构由三个主要层组成：TuyaOS SDK 基础设施、应用程序构建配置 (CMakeLists.txt) 和特定于开发板的设置 (配置文件)。

来源：CMakeLists.txt, README.md

环境初始化步骤

步骤 1：TuyaOS 构建环境设置

通过从仓库根目录获取 export.sh 脚本来初始化构建环境。该脚本执行以下关键操作：

环境变量配置

：设置 PATH 变量以包含 TuyaOS 工具链可执行文件（交叉编译器、链接器和构建工具）

SDK 路径解析

：建立对 TuyaOS SDK 目录的引用，用于头文件包含和库链接

构建系统先决条件

：验证所需的构建工具（CMake、Python 3、GCC ARM 工具链）是否可用且配置正确

划线

写想法

提问

在Github README中添加Zread

交叉编译设置

：配置针对基于 ARM 的 T5AI 硬件平台的环境变量

在终端中从仓库根目录执行以下命令：

BASH

Copy code

. ./export.sh

点号表示法确保脚本在当前 Shell 上下文中运行，从而使环境变量可用于后续的构建命令。如果没有这一步，由于缺少工具链引用，所有后续的构建操作都将失败。

来源：README.md

必须获取 export.sh 脚本（而非直接执行），因为它会在当前 Shell 中设置环境变量。运行 ./export.sh 会在子 Shell 中创建变量，这些变量在脚本退出后会立即消失。

步骤 2：项目目录导航

激活构建环境后，导航到应用程序目录。该项目结构位于 TuyaOS 的 apps/ 层级下：

BASH

Copy code

cd apps/tuya_t5_epaper_reader

该目录包含所有特定于应用程序的源代码、构建配置和开发板设置。此位置的 CMakeLists.txt 文件定义了应用程序的构建规则、源文件组织和依赖关系。

来源：README.md, CMakeLists.txt

步骤 3：构建系统组件组织

CMake 构建系统将应用程序组织为模块化组件，从而实现高效的编译和依赖管理。下图展示了这些组件的结构：

构建系统从多个目录聚合源文件：

应用程序源文件

：核心应用程序逻辑，包括文本渲染、图像解码、文件系统集成和网络服务

E-Paper 库

：专用于 4.26 英寸电子纸屏幕的硬件显示驱动程序

GUI 工具

：用于显示的图形基元和绘图函数

字体库

：使用 HZK24 GBK 编码进行中文字符渲染

外部依赖

：JPEG 解码器、PNG 解码器 (lodepng)、二维码生成和 UTF-8 到 GBK 转换工具

来源：CMakeLists.txt, CMakeLists.txt

构建配置文件

构建系统利用多个配置文件来管理不同的硬件变体和应用程序设置。这些文件定义了编译时选项、功能开关和特定于开发板的参数。

来源：CMakeLists.txt

开发板配置文件

config/ 目录中提供了两个预定义的开发板配置：

配置文件

描述

目标硬件

TUYA_T5AI_BOARD.config

不带扩展模块的标准 T5AI 开发板

基础 T5AI 开发板

TUYA_T5AI_POCKET.config

口袋大小的 T5AI 变体

紧凑型硬件

这些文件包含开发板选择标志，会在编译期间触发不同的引脚配置和硬件初始化例程。

来源：config/TUYA_T5AI_BOARD.config, config/TUYA_T5AI_POCKET.config

默认应用程序配置

app_default.config 文件存储运行时配置值，这些值将与开发板配置合并。当你选择开发板配置或修改 Kconfig 设置时，该文件会自动更新：

BASH

Copy code

CONFIG_EPAPER_WIFI_SSID=”1519”

CONFIG_EPAPER_WIFI_PSWD=”15889629702”

CONFIG_BOARD_CHOICE_T5AI=y

这些值代表 Wi-Fi 凭据和所选的开发板平台。Wi-Fi 凭据在编译期间嵌入到固件中，以便在启动时自动连接网络。

来源：app_default.config, README.md

包含路径和编译定义

CMake 配置指定了全面的包含目录，以确保所有组件之间的头文件正确解析：

CMAKE

Copy code

target_include_directories(${EXAMPLE_LIB}

PRIVATE

${APP_PATH}/src

${APP_PATH}/src/third_party/lodepng

${CMAKE_SOURCE_DIR}/apps/tuya_t5_pocket/tuya_t5_pocket_ai/src/expand/inc

${CMAKE_SOURCE_DIR}/examples/e-Paper/4.26inch_network_novel_reader/lib/Fonts

${CMAKE_SOURCE_DIR}/src/common/qrcode

${APP_PATH}/lib/Config

${APP_PATH}/lib/e-Paper

${APP_PATH}/lib/GUI

${APP_PATH}/lib/Fonts

${CMAKE_SOURCE_DIR}/src/liblvgl/v9/lvgl/src/libs/tjpgd

)

这些路径引用了本地应用程序目录和共享的 TuyaOS SDK 资源，从而实现了代码重用和模块化。

来源：CMakeLists.txt

构建输出

构建过程会生成一个包含所有应用程序代码的静态库，然后将其链接到最终的固件镜像中。库目标定义如下：

CMAKE

Copy code

add_library(${EXAMPLE_LIB})

target_sources(${EXAMPLE_LIB}

PRIVATE

${APP_SRCS}

)

该库包含完整的应用程序逻辑，包括：

文本阅读和分页算法

图像解码和渲染流水线

用于 SD 卡访问的文件系统集成

网络服务（时间同步和百度网盘集成）

用户界面和按钮事件处理

E-Paper 显示驱动集成

来源：CMakeLists.txt

构建环境验证

初始化构建环境后，通过检查环境变量是否正确设置来验证配置：

BASH

Copy code

which arm-none-eabi-gcc

验证 TuyaOS 环境变量已设置

echo $TUYA_SDK_PATH

如果这些命令返回有效路径，则说明构建环境已正确初始化，可以进行开发板配置选择。

来源：README.md

后续步骤

构建环境初始化完成后，继续为你的硬件平台选择合适的开发板配置：

开发板配置选择

这一步将确定构建中包含哪些特定于硬件的驱动程序和引脚配置。选择开发板后，你可以通过 Kconfig 系统配置特定于应用程序的设置：

Kconfig 配置指南

开发板配置选择 {#4-board-configuration-selection}

分钟等级: 入门

开发板配置选择过程使你能够将应用程序固件与特定的涂鸦 T5 硬件变体相匹配。本项目支持两种主要开发板配置：标准 T5AI 开发板和 T5AI Pocket 版本。了解选择哪种配置对于确保正确的硬件集成至关重要，尤其是对于 SD 卡接口和显示驱动器等外设。

理解开发板配置架构

该项目使用分层配置系统，其中开发板选择通过 config/ 目录中 dedicated 的 .config 文件进行管理。这些文件包含指定目标开发板及其硬件特性的 Kconfig 风格配置设置。配置选择过程将这些设置写入 app_default.config，该文件作为构建过程中的主要配置来源。

可用开发板配置

该项目提供两个预配置的开发板配置文件，每个配置文件都针对不同的硬件实现进行了定制：

配置

目标开发板

主要特性

TUYA_T5AI_BOARD.config

标准 T5AI 开发板

基础 T5AI 平台配置，采用标准 GPIO 引脚分配

TUYA_T5AI_POCKET.config

T5AI Pocket

针对袖珍变体优化，外形紧凑

标准 T5AI 开发板配置

标准配置设置了基础平台标识：

INI

Copy code

CONFIG_BOARD_CHOICE_T5AI=y

CONFIG_TUYA_T5AI_BOARD_EX_MODULE_NONE=y

此配置选择 T5AI 平台作为基础，并表示未启用任何外部扩展模块。这适用于标准开发板配置。

T5AI Pocket 配置

Pocket 变体配置扩展了基础 T5AI 平台：

INI

Copy code

CONFIG_BOARD_CHOICE_T5AI=y

CONFIG_BOARD_CHOICE_TUYA_T5AI_POCKET=y

此配置也选择 T5AI 平台，但额外启用了 Pocket 特定的优化，可能包括针对袖珍外形优化的调整后的引脚复用配置、显示参数或电源管理设置。

来源：TUYA_T5AI_BOARD.config，TUYA_T5AI_POCKET.config

配置选择过程

步骤 1：初始化构建环境

在选择开发板配置之前，请通过从仓库根目录执行导出脚本来确保构建环境已正确初始化：

BASH

Copy code

. ./export.sh

此脚本设置构建涂鸦 T5 应用程序所需的环境变量和工具链路径。

来源：README.md

步骤 2：导航到项目目录

切换到电子纸阅读器应用程序目录：

BASH

Copy code

cd apps/tuya_t5_epaper_reader

来源：README.md

步骤 3：选择开发板配置

执行开发板配置选择命令：

BASH

Copy code

tos.py config choice

此命令显示一个交互式菜单，允许你从可用的开发板配置中进行选择。选择后，系统将所选配置设置写入 app_default.config。此文件作为持久化配置记录，构建系统在编译期间会引用该文件。

图 9：开发板选择界面

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/sd_card_files.png?raw=true

来源：README.md，app_default.config

配置文件层次结构

构建系统按特定的优先级顺序从多个来源读取配置：

app_default.config 文件作为所有配置源的整合点。当你通过 tos.py config choice 选择开发板配置时，config/ 目录中的相应设置将被复制到此文件中。来自 Kconfig 系统的附加配置选项（如 WiFi 凭据和百度网盘设置）也会在配置菜单过程中合并到此文件中。

来源：app_default.config，CMakeLists.txt

特定硬件的配置选项

除了开发板选择，Kconfig 系统还提供特定硬件的配置选项，这些选项可能根据你的开发板变体而有所不同：

SD 卡引脚复用配置

如果你的开发板需要自定义 SD 卡引脚复用（GPIO 引脚分配），你可以通过 Kconfig 菜单启用 SD 引脚复用配置选项：

BASH

Copy code

tos.py config menu

导航至：Application config → enable sd pinmux

启用后，此选项会公开 SD 卡接口的各个 GPIO 引脚配置：

配置

默认值

范围

描述

SD_CLK_PIN

0-63

SD 卡时钟引脚

SD_CMD_PIN

0-63

SD 卡命令引脚

SD_D0_PIN

0-63

SD 卡数据引脚 0

SD_D1_PIN

0-63

SD 卡数据引脚 1

SD_D2_PIN

0-63

SD 卡数据引脚 2

SD_D3_PIN

0-63

SD 卡数据引脚 3

这些引脚配置对于 SD 卡功能至关重要。错误的引脚分配将阻止 SD 卡挂载，这对于应用程序的文件浏览和阅读功能至关重要。应用程序根据 EBABLE_SD_PINMUX 配置有条件地包含引脚复用代码。

应用程序代码在编译时检查此配置：

Copy code

#if defined(EBABLE_SD_PINMUX) && (EBABLE_SD_PINMUX == 1)

#include ”tkl_pinmux.h”

#endif

来源：Kconfig，tuya_main.c

网络和应用程序配置

虽然开发板配置处理特定硬件的设置，但网络连接和应用程序功能需要额外的配置：

WiFi 配置

对于时间同步和百度网盘集成等功能至关重要：

配置

类型

默认值

描述

EPAPER_WIFI_SSID

字符串

””

WiFi 网络名称

EPAPER_WIFI_PSWD

字符串

””

WiFi 网络密码

如果你打算使用依赖网络的功能，必须在构建前配置这些凭据。示例 app_default.config 展示了典型配置：

INI

Copy code

CONFIG_EPAPER_WIFI_SSID=””

CONFIG_EPAPER_WIFI_PSWD=””

WiFi 凭据以明文形式存储在配置文件中。请确保不要将包含敏感凭据的配置文件提交到版本控制系统。使用 .gitignore 排除个人配置文件。

来源：Kconfig，app_default.config，README.md

验证和后续步骤

选择开发板配置并完成 Kconfig 配置过程后，你应该：

验证配置

：检查 app_default.config 以确保你的开发板选择和网络设置正确。

继续构建

：执行 tos.py build 以使用所选配置编译固件。

下一步配置

：完成开发板配置后，请继续阅读 Kconfig 配置指南以详细了解应用程序功能的配置，包括百度网盘集成。

开发板配置选择是确保固件正确目标定位到你的硬件平台的基础步骤。选择适当的开发板配置并配置网络凭据后，你就可以继续构建和刷写你的涂鸦 T5 电子纸阅读器应用程序了。

Kconfig 配置指南 {#5-kconfig-configuration-guide}

分钟等级: 进阶

本指南详细介绍了涂鸦 T5 ePaper Reader 项目中使用的配置管理系统，该系统实现了对网络设置、硬件引脚分配和云服务集成的灵活定制，而无需修改源代码。Kconfig 系统遵循标准 Linux 内核配置模型，允许开发者通过配置文件启用/禁用功能并设置参数值，这些文件会在构建系统处理期间生效。

图 10：Tuya T5 ePaper Reader Interface

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/7_keys.png?raw=true

配置架构

该项目实现了一个分层配置系统，包含三个针对不同部署场景的独特配置文件。Kconfig 定义文件 (Kconfig) 建立了配置模式（schema），而配置文件则为每种硬件变体或用例提供具体值。这种分离使开发者能够在维护单一代码库的同时，支持多种硬件配置和部署场景。

配置文件位于仓库根目录和 config/ 目录中，每个文件在构建过程中都有特定用途。构建系统读取这些文件并生成相应的头文件定义，供应用程序代码和第三方模块使用。

来源：Kconfig, app_default.config, config/TUYA_T5AI_BOARD.config, config/TUYA_T5AI_POCKET.config

WiFi 网络配置

Kconfig 系统提供了对 WiFi 网络凭据的直接配置，这对设备的云连接功能至关重要。这些凭据被定义为字符串配置选项，可以针对每次部署进行设置，而无需修改代码。

配置选项

类型

默认值

描述

CONFIG_EPAPER_WIFI_SSID

string

””

用于设备连接的 WiFi 网络名称 (SSID)

CONFIG_EPAPER_WIFI_PSWD

string

””

用于身份验证的 WiFi 网络密码

默认配置文件展示了一个填充好的 WiFi 配置示例，说明了凭据在配置文件中的格式。这种方法允许开发者为开发、测试和生产环境维护不同的 WiFi 设置，而无需修改源代码。WiFi 凭据在设备初始化期间被网络栈使用，从而实现自动连接到指定网络。

来源：Kconfig, app_default.config

SD 卡 Pinmux 配置

SD 卡接口通过 Kconfig 系统支持可配置的 GPIO 引脚分配，为不同的板级布局和引脚可用性场景提供了硬件灵活性。当将 ePaper 阅读器集成到自定义硬件设计中（此时 GPIO 引脚分配可能与参考设计不同）时，此功能特别有用。

Pinmux 配置结构

SD 卡 pinmux 配置组织为一个条件配置块，仅在启用 CONFIG_EBABLE_SD_PINMUX 选项时激活。这种结构允许构建系统在使用默认引脚分配时完全排除引脚配置代码，从而减少标准部署的固件大小和复杂性。

配置选项

类型

默认值

范围

描述

CONFIG_EBABLE_SD_PINMUX

bool

自定义 SD 卡 GPIO 引脚配置的主开关

CONFIG_SD_CLK_PIN

int

0-63

SD 卡时钟信号的 GPIO 引脚号

CONFIG_SD_CMD_PIN

int

0-63

SD 卡命令信号的 GPIO 引脚号

CONFIG_SD_D0_PIN

int

0-63

SD 卡数据线 0 的 GPIO 引脚号

CONFIG_SD_D1_PIN

int

0-63

SD 卡数据线 1 的 GPIO 引脚号

CONFIG_SD_D2_PIN

int

0-63

SD 卡数据线 2 的 GPIO 引脚号

CONFIG_SD_D3_PIN

int

0-63

SD 卡数据线 3 的 GPIO 引脚号

应用程序代码基于 CONFIG_EBABLE_SD_PINMUX 选项实现条件编译，仅在启用自定义引脚配置时包含 pinmux 头文件。这种方法确保了仅在需要时编译引脚配置代码，从而保持标准部署的代码效率。

Copy code

#if defined(EBABLE_SD_PINMUX) && (EBABLE_SD_PINMUX == 1)

#include ”tkl_pinmux.h”

#endif

来源：Kconfig, tuya_main.c

百度网盘集成配置

百度网盘集成提供了云存储访问功能，使用户能够直接从其百度云存储下载文件并管理到本地 SD 卡。此功能需要 OAuth 2.0 应用凭据，并且可以通过 Kconfig 系统完全禁用，适用于仅需要本地文件访问的部署场景。

百度网盘配置选项

配置选项

类型

默认值

描述

CONFIG_BAIDU_NETDISK_ENABLE

bool

百度网盘集成的主启用/禁用开关

CONFIG_BAIDU_NETDISK_APP_KEY

string

””

用于访问百度 API 的 OAuth 2.0 客户端 ID（应用密钥）

CONFIG_BAIDU_NETDISK_APP_SECRET

string

””

用于百度 API 身份验证的 OAuth 2.0 客户端密钥

CONFIG_BAIDU_NETDISK_TARGET_DIR

string

“/TuyaT5AI”

SD 卡上下载文件的默认目录路径

CONFIG_BAIDU_NETDISK_SCOPE

string

“basic,netdisk”

用于 API 访问的 OAuth 2.0 权限范围

百度网盘模块为配置值实现了一个复杂的回退机制，使用 Kconfig 定义的值作为主要来源，同时为开发和测试场景提供合理的默认值。这种方法确保了即使配置文件不完整，模块也能运行，同时仍鼓励在生产部署中进行正确配置。

Copy code

#ifndef BDNDK_APP_KEY

#ifdef CONFIG_BAIDU_NETDISK_APP_KEY

#define BDNDK_APP_KEY CONFIG_BAIDU_NETDISK_APP_KEY

#else

#define BDNDK_APP_KEY “8ODhu6uzbZ9rJ7jeY5RJOR8JqM56Tjlb”

#endif

来源：Kconfig, baidu_netdisk.c

配置文件选择

该项目提供了三个针对不同部署场景和硬件变体的独特配置文件。了解使用哪个配置文件对于正确的系统配置和部署至关重要。

配置文件对比

配置文件

用途

典型用例

app_default.config

包含 WiFi 凭据的默认应用配置

开发环境、初始测试

config/TUYA_T5AI_BOARD.config

标准 T5AI 开发板配置

参考硬件上的生产部署

config/TUYA_T5AI_POCKET.config

口袋变体开发板配置

紧凑外形部署

这些配置文件展示了最少但具有战略性的差异，每个文件都定义了适合其目标硬件变体的开发板选择配置。app_default.config 文件还包括填充好的 WiFi 凭据，使其适用于需要稳定网络访问的开发和测试场景。

来源：app_default.config, config/TUYA_T5AI_BOARD.config, config/TUYA_T5AI_POCKET.config

配置工作流程

Kconfig 配置过程遵循一个结构化的工作流程，从文件选择开始，经过构建系统集成，直到最终部署。理解此工作流程对于在开发和生产环境中进行有效的配置管理至关重要。

配置系统支持分层覆盖模式，其中更具体的配置文件可以覆盖默认配置文件中的值，从而为不同的部署环境实现分层配置管理。

配置选择过程通常集成到构建系统的命令行界面中，允许开发者在构建过程中指定目标配置文件。这种方法确保根据预期的部署目标自动选择正确的配置，从而减少部署过程中的配置错误。

来源：Kconfig, CMakeLists.txt

后续步骤

为了全面了解系统，请继续阅读应用程序架构概述，了解配置值是如何集成到应用程序运行时的。若要开始实际实施，请参阅开发板配置选择指南，详细了解如何为你的硬件变体选择并激活相应的配置文件。

对于专注于网络服务集成的开发者，百度网盘 OAuth 2.0 集成提供了有关配置值如何在 OAuth 2.0 身份验证流程和云服务交互中使用的详细信息。

应用架构概述 {#6-application-architecture-overview}

分钟等级: 进阶

涂鸦 T5 电子纸阅读器应用程序展示了一个全面的嵌入式系统设计，用于在 4.26 英寸电子纸显示屏上离线和在线查看文件。本概述介绍了分层架构、核心组件和数据流模式，这些实现了文本/图像渲染、文件系统导航和云服务集成。

来源：tuya_main.c, PROJECT_PLAN.md

系统架构

该应用程序遵循四层架构模型，在利用涂鸦 OS 平台抽象的同时，将硬件关注点与应用程序逻辑分离。

这种分层方法实现了模块化开发，其中特定于硬件的代码（EPD 驱动、GPIO 按键）与应用程序逻辑（状态机、文件处理）隔离，从而促进了在不同涂鸦硬件平台之间的可移植性。

来源：PROJECT_PLAN.md, CMakeLists.txt

核心应用组件

主状态机

应用程序围绕 tuya_main.c 中定义的一个有限状态机展开，该状态机管理用户交互流程：

状态

目的

关键操作

STATE_FILE_LIST

SD 卡目录浏览

文件分页、选择、导航

STATE_SHOW_FILE

文本/图像内容查看

编码检测、渲染、添加书签

STATE_BD_AUTH

百度网盘授权

二维码显示、设备码流程

STATE_BD_LIST

云文件浏览

远程文件列表、分页

STATE_BD_DETAIL

文件元数据查看

文件大小、下载链接显示

STATE_BD_MSG

下载进度/消息

状态更新、错误报告

STATE_ERROR

错误处理

错误消息显示

状态机由来自 7 键输入接口（UP、DOWN、LEFT、RIGHT、MID、SET、RST）的按键事件驱动，支持短按和长按检测。

来源：tuya_main.c, tuya_main.c

应用上下文结构

一个中心 APP_CONTEXT_T 结构体维护应用程序范围的状态：

Copy code

typedef struct {

APP_STATE_E state; // 当前应用状态

int current_page; // 当前分页索引

int selected_index; // 列表中的选中项

int total_files; // 目录中的文件总数

int total_pages; // 可用总页数

FILE_ITEM_T files[24]; // 文件列表缓冲区

char current_path[256]; // 当前目录路径

char viewing_file[256]; // 正在查看的文件

VIEW_KIND_E view_kind; // TEXT 或 IMAGE 视图

UWORD rotate; // 屏幕旋转 (0°/90°)

VIEW_ENC_E viewing_enc; // 检测到的文件编码

INT64_T viewing_offset; // 当前读取位置

INT64_T viewing_size; // 文件总大小

BOOL_T need_refresh; // UI 刷新标志

} APP_CONTEXT_T;

该结构体实现了跨 UI 刷新的状态持久化，并为应用程序当前运行模式提供了单一事实来源。

来源：tuya_main.c, tuya_main.c

文件系统集成

文件系统模块提供SD 卡导航和内容访问功能：

目录扫描

：FAT32 目录的线性遍历，并过滤隐藏文件

分页

：每页最多显示 24 个项目，可配置项目数量

路径管理

进度跟踪

：以二进制格式在 .sd_reader/progress.bin 中存储书签

文件系统抽象使用涂鸦 OS 的 tkl_fs 和 tkl_dir_* API，在提供平台无关的文件操作的同时，通过对大文本文件使用滑动窗口文件读取（96KB 读取窗口）来保持高效的内存使用。

来源：tuya_main.c, tuya_main.c

图形和渲染流水线

多层渲染系统

图形流水线遵循针对电子纸显示限制进行优化的分层方法：

GUI_Paint 层

：提供高级绘图图元（线条、矩形、文本）

HZK24 字体层

：使用 24×24 像素 GBK 位图字体处理中文字符渲染

图像解码器层

：使用 Floyd-Steinberg 抖动将 JPEG/PNG/BMP 转换为 1 位位图

渲染流水线通过最小化不必要的重绘并使用 need_refresh 标志仅在状态发生变化时触发更新，来尊重电子纸刷新限制。

来源：tuya_main.c, CMakeLists.txt

文本渲染引擎

文本渲染引擎实现了自适应文本换行和多编码支持：

编码检测

：使用 BOM 标记和字节模式分析自动检测 UTF-8、UTF-16LE、UTF-16BE 和 GBK 编码

换行

：基于像素宽度的换行，考虑中文字符（24px）和 ASCII 字符（12px）的宽度

分页

：基于行高和可用屏幕区域的动态页码计算

历史记录跟踪

：维护单独的页和行历史记录堆栈（32 页，64 行）用于导航

编码检测算法使用启发式分析：首先检查 BOM 标记，然后验证 UTF-8 字节序列，最后分析空字节分布模式以区分 UTF-16LE/BE 和 GBK 编码。

来源：tuya_main.c, tuya_main.c

网络服务集成

百度网盘 OAuth 2.0

云集成模块为无头设备实现了设备码流程：

OAuth 客户端在 /.sd_reader/baidu_token.txt 中管理令牌持久化，并在设备重启时处理自动会话恢复，无需重复授权。

来源：baidu_netdisk.h, tuya_main.c

时间同步

网络时间同步使用一种轻量级基于 HTTP 的方法：

触发

：订阅 EVENT_LINK_STATUS_CHG 事件，在 Wi-Fi 连接时启动同步

协议

：向 http://www.baidu.com 发起 HTTP HEAD 请求，解析 Date 头

回退

：如果同步失败则维持默认时间

显示

：在文件列表头中显示格式化时间（”YYYY-MM-DD HH:mm 贾-AIDevLog”）

这种方法需要最少的网络开销，同时为文件时间戳和进度跟踪提供了足够的时间精度。

来源：net_time_sync.h, tuya_main.c

内存和性能优化

资源管理策略

应用程序采用了几种适合受限嵌入式环境的内存优化技术：

资源

分配策略

目的

文件缓冲区

96KB 滑动窗口

无需完整加载即可读取大文件

文本编码

动态 UTF-8→GBK 转换

使用单一字体支持多种编码

图像解码

基于流的 PNG 解码器

无需完整缓冲区即可处理大图像

进度存储

紧凑二进制格式 (path_len + 元数据)

高效的书签持久化

UI 刷新优化

UI 系统实现了条件刷新以最大限度地减少电子纸磨损：

仅在设置 need_refresh 标志时触发刷新

每次调用 refresh_ui() 后清除标志

状态更改（按键按下、网络事件）设置标志

后台轮询（100ms 循环）在重绘前检查标志

这种方法减少了不必要的显示刷新，延长了电子纸的使用寿命并提高了电池效率。

进度跟踪系统使用打包的二进制格式，其中每条记录仅包含路径长度（2 字节）、视图类型（1 字节）、旋转（1 字节）和偏移量（8 字节），最大限度地减少了存储开销，同时支持长达 512 字节的路径名。

来源：tuya_main.c, tuya_main.c

模块交互流程

典型文件查看工作流

下图展示了查看文本文件的完整用户交互流程：

该工作流程展示了状态驱动的架构，其中每个用户操作都会触发特定的转换，同时在不同文件类型和导航上下文中保持一致的行为。

来源：tuya_main.c

扩展点

该架构为未来的增强功能提供了几个扩展钩子：

新文件格式

：向图像解码器层添加解码器实现

其他云提供商

：按照 baidu_netdisk 模式实现类似的 OAuth 2.0 客户端

自定义字体支持

：用替代字体系统替换 HZK24

扩展的输入方法

：通过 tdl_button_manage 抽象集成触摸屏或额外的按键

高级文本功能

：在文本渲染引擎中添加搜索、注释或多列布局

模块化设计和清晰的关注点分离使开发人员能够在不修改核心架构组件的情况下扩展功能。

来源：PROJECT_PLAN.md, CMakeLists.txt

后续步骤

要加深对应用程序架构的理解，请探索以下相关主题：

涂鸦 OS TAL 抽象层

平台 API 和硬件抽象

主状态机和应用程序循环

详细的状态转换逻辑

文件系统集成和目录浏览

文件导航实现

7 键按键驱动集成

输入处理机制

百度网盘 OAuth 2.0 集成

云服务身份验证流程

有关实际实现细节，请参阅源代码和项目结构文档。

TuyaOS TAL 抽象层 {#7-tuyaos-tal-abstraction-layer}

分钟等级: 高级

TuyaOS TAL（Tuya Abstraction Layer，涂鸦抽象层）作为本项目应用逻辑与底层硬件/操作系统服务之间的基础中间件。它为系统服务提供统一、可移植的接口，同时抽象了不同平台上特定的硬件实现。

TAL 架构概览

TAL 层采用分层设计，应用代码与高层 TAL API 交互，这些 API 委托给相应的硬件抽象层。这种架构使应用能够保持对底层平台的无感知，同时提供一致的行为。

来源：src/tuya_main.c, src/tuya_main.c

系统初始化序列

TAL 层需要在应用服务运行前进行系统化的初始化。初始化按照特定顺序进行，以确保满足依赖关系。

来源：src/tuya_main.c, src/net_time_sync.c

核心 TAL 组件

日志系统

TAL 提供了统一日志接口，支持可配置的日志级别和输出回调。应用使用 DEBUG 级别和 1KB 缓冲区初始化日志系统，并使用 TKL 输出后端。

Copy code

tal_log_init(TAL_LOG_LEVEL_DEBUG, 1024, (TAL_LOG_OUTPUT_CB)tkl_log_output);

日志系统在应用中被广泛用于调试（PR_NOTICE, PR_ERR, PR_WARN）。

来源：src/tuya_main.c, src/tuya_main.c, src/net_time_sync.c

线程管理

TAL 抽象了线程原语以创建和管理并发任务。应用创建了一个名为 “sd” 的专用线程，具有可配置的优先级和堆栈深度，用于处理文件系统和 UI 操作。

Copy code

static THREAD_CFG_T thrd_param = {

.priority = TASK_SD_PRIORITY, // THREAD_PRIO_2

.stackDepth = TASK_SD_SIZE, // 16KB

.thrdname = “sd”

};

tal_thread_create_and_start(&sg_sd_thrd_hdl, NULL, NULL, __tuya_main_task, NULL, &thrd_param);

来源：src/tuya_main.c, src/tuya_main.c

时间服务

TAL 时间服务提供时间同步和管理功能。它支持从网络源（HTTP Date 头）设置 POSIX 时间，并维护系统时间。

Copy code

// 从网络同步设置时间

tal_time_set_posix(server_time_local, 0);

// 如果同步失败，设置默认时间

tal_time_set_posix(default_timestamp, 0);

应用在启动和网络连接事件时从 baidu.com 的 HTTP 头同步时间。

来源：src/net_time_sync.c, src/net_time_sync.c

文件系统抽象

TAL（通过 TKL）提供了统一的文件系统接口，支持不同的存储类型。应用将 SD 卡挂载到 /sdcard，并具有自动重试逻辑。

Copy code

OPERATE_RET mret = tkl_fs_mount(SDCARD_MOUNT_PATH, DEV_SDCARD);

// 最多重试 10 次，间隔 1 秒

while ((mret = tkl_fs_mount(SDCARD_MOUNT_PATH, DEV_SDCARD)) != OPRT_OK) {

tal_system_sleep(1000);

retry++;

if (retry > 10) break;

}

文件系统抽象使应用能够执行文件操作，而无需担心底层存储实现。

来源：src/tuya_main.c, src/tuya_main.c

内存管理

TAL 提供了标准化的内存分配和释放函数，在不同平台和内存模型上保持一致的工作方式。

Copy code

// 为 HTTP 头分配内存

char *headers_str = (char *)tal_malloc(http_response.headers_length + 1);

// 完成后释放内存

tal_free(headers_str);

来源：src/net_time_sync.c, src/net_time_sync.c

事件系统

TAL 事件系统支持发布-订阅模式，用于组件之间的解耦通信。应用订阅网络链路状态变更以触发时间同步。

Copy code

tal_event_subscribe(EVENT_LINK_STATUS_CHG, “sd_time”, link_status_callback, SUBSCRIBE_TYPE_NORMAL);

// 回调接收状态变更

static OPERATE_RET link_status_callback(void *data) {

netmgr_status_e status = (netmgr_status_e)data;

if (status == NETMGR_LINK_UP && !sync_attempted) {

sync_time_sync_from_http();

}

return OPRT_OK;

}

来源：src/net_time_sync.c, src/net_time_sync.c

键值存储

TAL 为应用配置和状态提供持久的键值存储。网络时间同步模块使用加密密钥初始化 KV 存储。

Copy code

tal_kv_init(&(tal_kv_cfg_t){

.seed = “vmlkasdh93dlvlcy”,

.key = “dflfuap134ddlduq”,

});

来源：src/net_time_sync.c

TAL 驱动的系统服务集成

网络时间同步

TAL 时间服务与 HTTP 客户端和网络管理器集成，以提供准确的系统时间。该流程展示了 TAL 组件如何协调以提供完整的服务。

来源：src/net_time_sync.c, src/net_time_sync.c

主应用循环中的 TAL 集成

主任务展示了如何在应用生命周期中使用 TAL 服务。该循环处理按钮事件、更新 UI 状态，并使用系统休眠进行电源管理。

Copy code

static void __tuya_main_task(void *param) {

// 如果启用，初始化 TKL pinmux

tkl_io_pinmux_config(SD_CLK_PIN, TUYA_SDIO_HOST_CLK);

// 初始化按钮（使用基于 TKL GPIO 的 TDL）

init_buttons();

// 挂载 SD 卡（TAL 文件系统）

tkl_fs_mount(SDCARD_MOUNT_PATH, DEV_SDCARD);

// 初始化进度跟踪

progress_init();

// 主应用循环

while (1) {

if (sg_btn_pending) {

handle_button_press(btn, ev); // 处理输入

}

if (sg_app_ctx.need_refresh) {

refresh_ui(); // 更新显示

}

tal_system_sleep(100); // TAL 系统休眠

}

来源：src/tuya_main.c

TAL 组件总结

TAL 组件

头文件

主要功能

应用用途

TAL API tal_api.h

核心 TAL 接口

通用 TAL 访问

TAL Time Service tal_time_service.h

时间同步

网络时间同步、默认时间设置

TAL Log

(via tkl_output.h)

日志基础设施

调试、错误、警告输出

TAL Thread tal_thread.h

线程/任务管理

主应用线程创建

TAL Event tal_api.h

事件发布订阅系统

网络状态变更通知

TAL Memory tal_api.h

动态内存分配

HTTP 缓冲区分配

TAL System tal_api.h

系统工具

休眠/延迟功能

TAL KV tal_api.h

键值存储

配置持久化

TAL Work Queue tal_api.h

异步任务队列

后台任务调度

TAL Timer tal_api.h

软件定时器

基于时间的操作

来源：src/tuya_main.c, src/net_time_sync.c

配置管理

TAL 与 Kconfig 集成以进行编译时配置。应用定义了影响 TAL 行为的配置选项。

KCONFIG

Copy code

config EPAPER_WIFI_SSID

string “wifi ssid”

default “”

config EPAPER_WIFI_PSWD

string “wifi password”

default “”

config EBABLE_SD_PINMUX

bool “enable sd pinmux”

default n

config BAIDU_NETDISK_ENABLE

bool “enable baidu netdisk”

default y

这些 Kconfig 选项在代码中以 CONFIG_* 符号的形式访问，允许依赖 TAL 的模块在编译时调整其行为。

来源：Kconfig

TAL 抽象层使这款电子阅读器能够在不同的 TuyaOS 支持的硬件平台上运行，而无需修改应用代码。GPIO 引脚、文件系统驱动和线程调度等硬件特定细节由 TAL/TKL 实现处理。

下一步

要了解完整的系统架构，请探索以下相关文档页面：

应用架构概览

了解 TAL 如何集成到更广泛的应用设计中

硬件集成策略

了解 TAL 如何与特定硬件组件接口

网络连接管理

深入了解基于 TAL 抽象构建的网络服务

主状态机和应用循环

查看 TAL 服务如何驱动应用生命周期

硬件集成策略 {#8-hardware-integration-strategy}

分钟等级: 进阶

本文档阐述了 Tuya T5 ePaper 阅读器中硬件抽象和设备集成的系统化方法。该策略利用 TuyaOS 的分层架构创建了一个可移植的基础，将特定硬件的实现与应用逻辑分离，同时为不同的板型变体提供了编译时的灵活性。

硬件抽象架构

硬件集成策略遵循分层抽象模型，使应用代码能够保持硬件无关性。该架构的核心是 Tuya 抽象层（TAL）和 Tuya 驱动层（TDL），它们为底层硬件组件提供统一接口。

Copy code

┌─────────────────────────────────────────────────────────────┐

│ Application Layer │

│ (tuya_main.c) │

│ - UI Logic, File Management, Text Processing, State Machine │

└────────────────────────────┬────────────────────────────────┘

│

┌────────────────────────────▼────────────────────────────────┐

│ Tuya Abstraction Layer (TAL) │

│ - tal_api.h, tal_time_service.h, tkl_fs.h, tkl_gpio.h │

│ - Unified APIs for filesystem, GPIO, threading, logging │

└────────────────────────────┬────────────────────────────────┘

│

┌────────────────────────────▼────────────────────────────────┐

│ Tuya Driver Layer (TDL/TDD) │

│ - tdl_button_manage.h, tdd_button_gpio.h │

│ - Device driver interfaces (buttons, communication) │

└────────────────────────────┬────────────────────────────────┘

│

┌────────────────────────────▼────────────────────────────────┐

│ Hardware Layer (Board-Specific) │

│ - board_register_hardware(), DEV_Config.h, EPD_4in26.h │

│ - Board initialization, display driver, pinmux config │

└─────────────────────────────────────────────────────────────┘

这种架构使应用能够通过标准化接口与硬件交互，而无需直接依赖特定的硬件实现。board_register_hardware() 函数作为特定板型初始化的入口点，允许不同的板型变体通过公共接口注册其硬件能力 src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

配置管理系统

多板卡配置策略

该项目通过基于配置的选择系统支持多种硬件变体。这种方法实现了无需代码修改的编译时硬件配置，便于支持不同的板卡外形尺寸和引脚映射。

支持的板卡变体：

配置文件

板卡类型

主要特征

config/TUYA_T5AI_BOARD.config

标准 T5AI 板卡

具有标准引脚布局的基础配置

config/TUYA_T5AI_POCKET.config

T5AI Pocket 变体

具有优化按键布局的紧凑外形

app_default.config

运行时默认

活动配置（由 tos.py config choice 生成）

板卡选择过程通过 Kconfig 与 TuyaOS 的构建系统集成，允许开发者通过 tos.py config choice 命令选择硬件变体。此选择会将适当的配置写入 app_default.config，随后在编译过程中使用 config/TUYA_T5AI_BOARD.config, config/TUYA_T5AI_POCKET.config, app_default.config。

来源：config/TUYA_T5AI_BOARD.config, config/TUYA_T5AI_POCKET.config, app_default.config

Kconfig 参数系统

Kconfig 为硬件参数提供了分层配置接口，能够对 GPIO 引脚分配和功能启用进行细粒度控制。该系统以结构化格式维护配置，既可以通过文本编辑器修改，也可以通过交互式菜单修改。

主要 Kconfig 配置类别：

SD 卡 Pinmux 配置 (EBABLE_SD_PINMUX)：SDIO 接口的可选自定义引脚映射

单独控制 CLK、CMD 和 D0-D3 引脚（默认引脚 14-19）

范围验证确保引脚在有效的 GPIO 范围内（0-63）

网络服务配置：WiFi 凭据和百度网盘集成参数

硬件功能标志：在编译时启用/禁用依赖硬件的功能

Kconfig 系统展示了一种集中定义硬件配置的模式，允许同一代码库通过编译时宏定义支持不同的硬件配置 Kconfig。

来源：Kconfig, src/tuya_main.c

GPIO 和按键集成

七键按键架构

按键子系统通过结构化的 GPIO 配置系统集成七个物理按键。每个按键映射到特定的 GPIO 引脚，并配置了一致的电气特性，同时支持多种事件类型以适应不同的交互模式。

按键 GPIO 引脚映射：

按键名称

GPIO 引脚

物理标签

支持的事件类型

P27 (TUYA_GPIO_NUM_27)

向上

PRESS_DOWN

DOWN

P31 (TUYA_GPIO_NUM_31)

向下

PRESS_DOWN

LEFT

P36 (TUYA_GPIO_NUM_36)

向左

PRESS_DOWN

RIGHT

P30 (TUYA_GPIO_NUM_30)

向右

PRESS_DOWN

MID

P37 (TUYA_GPIO_NUM_37)

确认/选择

PRESS_DOWN, LONG_PRESS_START

SET

P32 (TUYA_GPIO_NUM_32)

设置/菜单

PRESS_DOWN, LONG_PRESS_START

RST

P39 (TUYA_GPIO_NUM_39)

复位/系统

PRESS_DOWN, LONG_PRESS_START

按键配置采用了统一的电气规范，使用低电平有效逻辑和内部上拉电阻，确保所有物理按键的行为一致 src/tuya_main.c, src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

按键驱动配置

按键子系统集成了 TDL（Tuya Driver Layer）用于设备管理，以及 TDD（Tuya Device Driver）用于 GPIO 级控制，创建了一个双层抽象，将设备管理与特定硬件实现分离。

按键配置参数：

参数

值

目的

long_start_valid_time

2000ms

长按识别前的最小按下持续时间

long_keep_timer

500ms

长按状态下的定时器间隔

button_debounce_time

50ms

机械开关噪声的去抖动间隔

button_repeat_valid_count

重复检测阈值

button_repeat_valid_time

500ms

重复事件之间的最小间隔

此配置在响应性和抗干扰能力之间取得了平衡，既支持快速单击和有意的长按交互，又避免了开关抖动导致的误触发 src/tuya_main.c。

来源：src/tuya_main.c

Pinmux 配置策略

对于 SDIO 接口集成，系统实现了可选的 pinmux 配置，可通过 Kconfig 启用。当默认引脚映射与其他硬件需求冲突时，此功能允许为 SD 卡接口自定义 GPIO 引脚分配。

Pinmux 配置基于 EBABLE_SD_PINMUX 宏进行条件编译，使具有非标准 SDIO 引脚布局的板卡能够通过 Kconfig 参数配置接口，而无需修改代码 src/tuya_main.c, src/tuya_main.c, Kconfig。

Copy code

#if defined(EBABLE_SD_PINMUX) && (EBABLE_SD_PINMUX == 1)

tkl_io_pinmux_config(SD_CLK_PIN, TUYA_SDIO_HOST_CLK);

tkl_io_pinmux_config(SD_CMD_PIN, TUYA_SDIO_HOST_CMD);

tkl_io_pinmux_config(SD_D0_PIN, TUYA_SDIO_HOST_D0);

tkl_io_pinmux_config(SD_D1_PIN, TUYA_SDIO_HOST_D1);

tkl_io_pinmux_config(SD_D2_PIN, TUYA_SDIO_HOST_D2);

tkl_io_pinmux_config(SD_D3_PIN, TUYA_SDIO_HOST_D3);

#endif

来源：src/tuya_main.c, src/tuya_main.c, Kconfig

显示子系统集成

电子墨水屏驱动架构

显示子系统通过分层驱动架构与电子墨水屏硬件集成。应用通过 GUI_Paint 库与显示硬件交互，该库提供高级绘图原语，而 EPD_4in26 驱动程序处理特定硬件的显示控制器操作。

显示集成层：

应用层

：通过 Paint_DrawString_CN_HZK24() 和相关绘图函数指导渲染操作

GUI Paint 层

：提供字体渲染、像素操作和图形原语

EPD 驱动层

：管理显示控制器通信和刷新周期

硬件层

：处理与电子墨水屏显示控制器的 SPI/I2C 通信

字体渲染系统集成了 HZK24 中文字体库，支持 GBK 编码文本的 24x24 像素字符渲染。这种集成对于在电子墨水屏上显示中文字符至关重要，应用直接处理字体数据检索和位图渲染 src/tuya_main.c, src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

内存受限的显示操作

显示架构通过实现基于流的操作而非全帧缓冲，考虑了嵌入式系统的内存限制。这种方法使系统能够渲染大文件，而无需能够存储完整帧缓冲区的 RAM。

主要的内存优化策略包括：

窗口化文件读取

：使用 96KB 的读取窗口（FILE_READ_WINDOW）增量处理大文件

渐进式渲染

：分段渲染文本和图像以最小化峰值内存使用

1 位色深

：对单色显示的原生支持，相比 RGB 格式将内存需求减少了 8 倍

96KB 的文件读取窗口代表了缓冲效率与可用 RAM 之间的仔细平衡，能够在保持按键交互响应性的同时流畅渲染大型文本文件。

来源：src/tuya_main.c, src/tuya_main.c

存储和文件系统集成

SD 卡挂载策略

存储子系统实现了强大的 SD 卡集成，具有自动挂载和重试逻辑。系统将 SD 卡挂载在固定挂载点（/sdcard），并实现了指数退避重试逻辑，以处理 SD 卡常见的初始化时序问题。

SD 卡挂载过程：

Copy code

┌─────────────────┐

│ Task Startup │

└────────┬────────┘

│

▼

┌─────────────────┐

│ Init Buttons │

└────────┬────────┘

│

▼

┌─────────────────────────────────┐

│ Attempt SD Mount (/sdcard) │◄─────────┐

│ tkl_fs_mount(DEV_SDCARD) │ │

└────────┬────────────────────────┘ │

│ │

▼ │

┌─────────┐ │

│ Success │───► Set sg_sd_mounted=TRUE │

└─────────┘ │

│ │

▼ │

┌─────────┐ │

│ Failure │───► Retry (max 10 attempts) │

│ Retries │ Wait 1 second between │

│ < 10? │ attempts │

└────┬────┘ │

│ No │

▼ │

┌─────────────────┐ │

│ Continue without │─────────────────────┘

│ SD card mounted │

└─────────────────┘

挂载过程包括错误处理和超时机制，防止系统在没有 SD 卡的情况下无限期挂起 src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

持久化数据管理

系统通过 SD 卡上的基于文件的存储维护持久化应用状态。阅读进度和书签存储在专用的隐藏目录结构中，将用户数据与内容文件分离。

存储结构：

挂载点

：/sdcard - SD 卡访问的固定位置

进度目录

：/.sd_reader/ - 应用元数据的隐藏目录

进度文件

：progress.bin - 存储阅读位置和视图状态的二进制格式

百度令牌

：baidu_token.txt - 网络服务的 OAuth 令牌

这种结构使应用能够在电源周期后恢复用户的阅读位置，同时保持应用数据与用户内容的清晰分离 src/tuya_main.c, src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

线程架构和资源分配

任务配置策略

应用为 UI 和文件系统操作采用专用线程模型，确保在执行可能阻塞的 I/O 操作时能够响应按键处理。主应用任务配置了针对电子墨水屏用例优化的特定优先级和堆栈大小参数。

线程配置：

参数

值

基本原理

优先级

THREAD_PRIO_2

较高优先级确保按键处理的响应性

堆栈大小

16KB (1024 * 16)

足以进行文件系统操作和文本处理

线程名称

“sd”

标识线程以便调试

线程配置反映了系统的设计优先级：按键响应优先于后台处理，而堆栈大小适应文本渲染函数中的深度递归 src/tuya_main.c, src/tuya_main.c, src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c, src/tuya_main.c

事件驱动的 UI 循环

主应用循环实现了事件驱动架构，其中按键按下触发状态更改和 UI 刷新。这种设计通过在事件之间休眠来最大限度地减少 CPU 使用，同时通过主循环中的 100ms 休眠间隔保持响应性。

主循环处理：

按键事件处理

：检查 sg_btn_pending 标志并处理按键事件

网络服务状态管理

：轮询百度网盘服务的状态更改

UI 刷新

：在设置 sg_app_ctx.need_refresh 时触发显示更新

空闲休眠

：等待 100ms 以降低功耗

100ms 的休眠间隔代表了功耗与 UI 响应性之间的权衡。更短的间隔会减少按键延迟但增加功耗，而更长的间隔会节省电力但会使界面感觉迟缓。

来源：src/tuya_main.c

硬件初始化序列

启动初始化流程

硬件初始化遵循严格排序的序列，确保在尝试初始化依赖子系统之前满足依赖关系。此序列从 user_main() 函数开始，并在 __tuya_main_task() 线程中继续。

初始化序列：

Copy code

┌─────────────────────────────────┐

│ user_main() Entry │

│ - Initialize logging system │

│ - Register hardware components │

│ - Start time synchronization │

│ - Create main application thread │

└────────┬────────────────────────┘

│

▼

┌─────────────────────────────────┐

│ __tuya_main_task() Entry │

│ - Configure SD pinmux (optional)│

│ - Initialize button drivers │

│ - Mount SD card with retry │

│ - Initialize progress tracking │

│ - Initialize application state │

│ - Scan files for file browser │

└────────┬────────────────────────┘

│

▼

┌─────────────────────────────────┐

│ Main Event Loop │

│ - Process button events │

│ - Poll network services │

│ - Refresh UI as needed │

│ - Sleep between cycles │

└─────────────────────────────────┘

此序列确保硬件组件按正确顺序初始化：按键驱动在事件处理之前，SD 卡在文件操作之前，网络服务在尝试网络操作之前 src/tuya_main.c, src/tuya_main.c。

来源：src/tuya_main.c, src/tuya_main.c

user_main() 中的 board_register_hardware() 函数调用是一个关键的扩展点，允许在应用逻辑开始之前执行特定板卡的初始化。此模式通过仅更改板卡注册实现，使相同的应用代码能够在不同的硬件变体上运行。

跨平台兼容性策略

用于可移植性的条件编译

硬件集成策略广泛使用条件编译来维护不同操作系统和硬件平台之间的兼容性。这种方法使代码库能够在 Linux 开发系统和嵌入式 TuyaOS 目标平台上运行。

特定平台的入口点：

Copy code

#if OPERATING_SYSTEM == SYSTEM_LINUX

void main(int argc, char *argv[])

{

user_main();

while (1) {

tal_system_sleep(500);

}

#else

static THREAD_HANDLE ty_app_thread = NULL;

static void tuya_app_thread(void *arg)

{

user_main();

tal_thread_delete(ty_app_thread);

ty_app_thread = NULL;

}

void tuya_app_main(void)

{

THREAD_CFG_T thrd_param = {4096, 4, “tuya_app_main”};

tal_thread_create_and_start(&ty_app_thread, NULL, NULL,

tuya_app_thread, NULL, &thrd_param);

}

#endif

此模式支持在 Linux 系统上进行开发和测试，同时针对嵌入式硬件进行生产部署 src/tuya_main.c。

来源：src/tuya_main.c

后续步骤

要全面了解特定硬件的实现，请探索以下相关主题：

E-Paper Display Driver Integration

：详细检查 EPD_4in26 驱动实现和显示控制器通信

7-Key Button Driver Integration

：深入分析 TDL/TDD 按键驱动架构和事件处理

Main State Machine and Application Loop

：应用级状态管理和 UI 刷新策略

File System Integration and Directory Browsing

：详细覆盖 SD 卡文件系统操作

这些页面提供了本文档中介绍的硬件抽象的实现细节。

主状态机与主循环 {#9-main-state-machine-and-application-loop}

分钟等级: 进阶

应用程序的控制架构基于一个集中式事件驱动状态机构建，用于协调用户交互、文件系统操作、网络服务以及电子纸显示渲染。这种设计在涂鸦 T5 硬件上实现了高效的资源管理，同时保持了对本地文件和百度网盘内容的流畅导航。

应用程序状态机架构

应用程序定义了七个不同的状态，分别代表设备的不同运行模式。这些状态在 APP_STATE_E 中枚举，控制着 UI 元素的渲染以及按钮事件的解释方式 tuya_main.c。

核心状态定义

状态

用途

主要用户交互

STATE_FILE_LIST

浏览 SD 卡目录结构

导航文件、进入目录、打开文件

STATE_SHOW_FILE

查看文本或图像内容

翻页、逐行导航、旋转屏幕

STATE_BD_AUTH

百度网盘 OAuth 身份验证

显示二维码、等待授权

STATE_BD_LIST

列出百度网盘文件

导航远程文件列表

STATE_BD_DETAIL

查看文件元数据和下载选项

显示文件信息、触发下载

STATE_BD_MSG

显示状态消息（URL、下载进度）

显示带滚动的长文本

STATE_ERROR

错误状态处理

显示错误信息

状态机通过全局 APP_CONTEXT_T 结构体 sg_app_ctx 进行管理，该结构体封装了所有运行时状态，包括当前路径、查看参数、导航历史记录和显示设置 tuya_main.c。

主应用程序任务循环

应用程序的执行模型以 __tuya_main_task 函数为中心，该函数实现了一个协作式多任务循环，周期时间为 100ms。该循环处理按钮输入处理、与网络服务的状态同步以及 UI 刷新协调 tuya_main.c。

初始化序列

任务首先针对 SD 卡 I/O 引脚进行特定于硬件的 pinmux 配置（如果已启用），随后通过 init_buttons() 初始化按钮驱动程序 tuya_main.c。SD 卡挂载包含一个弹性重试机制，尝试挂载长达 10 秒，间隔 1 秒，防止启动期间无限期阻塞 tuya_main.c。

应用程序上下文随后使用默认值进行初始化：

旋转设置为 ROTATE_0（横向模式）

当前路径设置为 SD 卡挂载点 /sdcard

初始状态设置为 STATE_FILE_LIST

立即扫描第一页文件

初始化过程将硬件设置（pinmux、按钮）、存储访问（SD 卡挂载）和应用程序状态设置的关注点分离开来。这种模块化设计使得应用程序更容易适应不同的硬件配置，同时保持一致的应用程序逻辑。

按钮事件处理流水线

按钮事件遵循一个两阶段处理流水线，将中断处理与应用程序逻辑解耦，确保即使在文件 I/O 操作期间 UI 也能保持响应。

第一阶段：事件捕获和排队

button_cb 回调函数作为事件捕获层，在按钮驱动程序上下文中运行。它过滤有效事件类型（按下和长按开始）、验证按钮名称，并通过 sg_btn_pending 标志机制将事件排队 tuya_main.c。

主要设计特性：

事件去重

：如果一个事件已处于挂起状态，则忽略新事件

事件过滤

：仅处理按下和长按开始事件

线程安全排队

：使用原子标志以最小化锁定开销

第二阶段：应用程序级分发

主循环将按钮事件出队并将其路由到 handle_button_press，其中包含特定于状态的按钮操作处理程序 tuya_main.c。该函数实现了经典的表驱动状态机模式，对每个状态使用大量的 switch-case 逻辑。

按钮回调通过简单的标志检查（if (sg_btn_pending) return;）拒绝重复事件，这在应用程序级别有效地提供了防抖功能。这可以防止按钮“抖动”压倒 UI 刷新逻辑。

特定于状态的按钮映射

不同的状态根据用户上下文对按钮按下有不同的解释：

UI 刷新协调

应用程序通过 need_refresh 标志使用延迟刷新机制，以避免冗余的显示更新并最大限度地减少电子纸刷新周期。这至关重要，因为电子纸显示器的刷新时间相对较慢，过度刷新会导致视觉伪影。

刷新触发条件

UI 刷新由三个主要来源触发：

按钮触发的状态更改

：当 handle_button_press 修改应用程序状态或查看位置时，它会设置 need_refresh = TRUE [tuya_main.c](src/tuya_main.c#L2188]

网络服务状态同步

：百度网盘模块通过 bdndk_view_get() 监控状态更改，并在视图更改或模块通过 bdndk_need_refresh_fetch() 请求刷新时设置刷新标志 [tuya_main.c](src/tuya_main.c#L2276-L2292]

直接状态转换

：任何直接更改应用程序状态的代码都必须设置 need_refresh = TRUE 以确保 UI 一致性

refresh_ui() 函数是中央渲染协调器，它负责：

初始化电子纸显示硬件

分配帧缓冲区内存

根据当前状态渲染相应的 UI

更新物理显示 [tuya_main.c](src/tuya_main.c#L1381-L1912]

状态转换流

状态转换通过显式的用户操作或网络服务事件发生。应用程序维护状态不变量以确保转换期间的行为一致。

文件列表导航流

最常见的导航流程涉及浏览文件系统：

用户进入目录 → 保持 STATE_FILE_LIST，更新 current_path

用户选择文件 → 转换到 STATE_SHOW_FILE，填充 viewing_file

用户导航内容 → 保持 STATE_SHOW_FILE，更新 viewing_offset

用户退出查看 → 转换到 STATE_FILE_LIST，保存进度

导航历史记录通过两个独立的类似栈的结构进行维护：用于整页跳转的 page_history（32 个条目）和用于行级导航的 line_history（64 个条目）。这允许用户回溯其阅读位置，并为不同的导航粒度提供单独的撤销深度。

网络服务集成

百度网盘集成展示了状态机与异步网络服务协调的能力。四个状态（STATE_BD_AUTH、STATE_BD_LIST、STATE_BD_DETAIL、STATE_BD_MSG）构成了云文件访问的连贯导航流 [tuya_main.c](src/tuya_main.c#L2054-L2189]。

主循环通过以下方式持续与网络服务同步：

通过 bdndk_view_get() 检查服务的当前视图

如果视图已更改，则转换到相应的状态

检查来自服务的显式刷新请求

这种设计允许网络服务独立驱动 UI 状态更改，同时保持单线程事件循环结构。

入口点和任务架构

应用程序支持多个入口点，具体取决于目标操作系统：

Linux 开发平台

在 Linux 上，main() 直接调用 user_main() 并进入空闲循环，提供一个简单的开发和测试环境 [tuya_main.c](src/tuya_main.c#L2335-L2343]。

TuyaOS 嵌入式平台

在嵌入式 TuyaOS 平台上，应用程序使用双线程架构：

tuya_app_main

创建主应用程序线程

user_main

初始化日志记录和硬件，然后创建 __tuya_main_task 工作线程 [tuya_main.c](src/tuya_main.c#L2344-L2356]

工作线程（__tuya_main_task）包含所有应用程序逻辑，而主应用程序线程通过等待工作线程完成来提供优雅的关闭机制。

初始化层次结构

Copy code

tuya_app_main (入口点)

└── user_main (初始化)

├── tal_log_init (日志设置)

├── board_register_hardware (硬件注册)

├── example_time_sync_on_startup (网络时间同步)

└── tal_thread_create_and_start(__tuya_main_task) (工作线程)

└── [100ms 周期的无限循环]

这种分离确保了在主事件循环开始之前完成初始化，防止启动期间出现竞争条件。

内存和资源管理

状态机通过应用程序上下文管理几个关键资源：

文件查看上下文

查看文件时，应用程序维护：

viewing_file

：当前打开文件的完整路径

viewing_enc

：检测到的编码（GBK、UTF-8、UTF-16LE、UTF-16BE）

viewing_offset

：文件中的当前位置（用于文本）

viewing_size

：总文件大小

view_kind

：内容类型（文本或图像）

这些值由文本渲染和分页算法使用，以在 UI 刷新期间保持阅读位置 [tuya_main.c](src/tuya_main.c#L107-L111]。

进度持久化

当用户退出文件查看或更改查看参数时，阅读进度会自动保存。progress_save() 函数将当前查看状态持久化到 SD 卡上的 /.sd_reader/progress.bin，支持在设备重启后恢复 [tuya_main.c](src/tuya_main.c#L697-L802]。

历史记录管理

导航历史记录实现为固定大小的循环缓冲区：

page_history

：用于整页导航的 32 个条目

line_history

：用于行级导航的 64 个条目

应用程序使用简单的指针算法来管理这些缓冲区，并进行边界检查以防止溢出 [tuya_main.c](src/tuya_main.c#L2043-L2058]。

后续步骤

状态机与几个记录在单独页面中的专用子系统协调工作：

文件系统集成和目录浏览

：关于 scan_files() 如何填充文件列表状态并处理目录遍历的详细信息

多编码文本检测和处理

：解释用于确定文本渲染编码的 detect_file_encoding() 函数

文本换行和分页算法

：描述用于文本查看导航的行推进算法

进度跟踪和书签系统

：进度持久化机制的详细覆盖

7 键按钮驱动集成

：关于 TDL 按钮驱动程序初始化和事件注册的信息

了解状态机架构为使用新功能扩展应用程序或使其适应不同的硬件平台奠定了基础。

文件系统集成与目录浏览 {#10-file-system-integration-and-directory-browsing}

分钟等级: 进阶

文件系统集成提供了一个完整的浏览界面，用于访问 SD 卡上的本地存储，使用户能够浏览目录结构、查看文件元数据以及打开支持的内容类型。该子系统与 TuyaOS 的 TAL（Tuya 抽象层）集成，以实现可移植的文件系统操作，同时实现了专为电子纸显示屏定制的自定义分页、导航和 UI 渲染逻辑。

文件系统抽象层

应用程序利用 TuyaOS 的 TKL（Tuya 内核层）API 来抽象底层存储操作，确保在不同硬件平台上的可移植性。SD 卡在应用程序初始化期间挂载到 /sdcard tuya_main.c。挂载过程包含自动重试逻辑，超时时间为 10 秒，以处理 SD 卡初始化时序的差异。

所有文件操作都通过统一的 API 接口进行：

tkl_fs_mount()

将 SD 卡文件系统挂载到指定挂载点

tkl_dir_open()

/ tkl_dir_read() / tkl_dir_close() - 目录遍历操作

tkl_fopen()

/ tkl_fread() / tkl_fclose() - 标准文件 I/O 操作

tkl_fgetsize()

检索文件大小用于元数据显示

tkl_dir_is_directory() - 目录条目的类型检查

tkl_dir_name() - 从目录列表结构中提取条目名称

该抽象层使应用程序能够在无需修改核心浏览逻辑的情况下，操作 TuyaOS 支持的任何类 POSIX 文件系统。

文件浏览的数据结构

浏览子系统围绕两个主要数据结构展开，这两个结构维护着当前的导航状态和目录内容。FILE_ITEM_T 结构代表页面内的单个文件系统条目，存储文件名（UTF-8 编码）、目录标志和大小信息 tuya_main.c。

Copy code

typedef struct {

char name[128]; // 文件名 (UTF-8)

BOOL_T is_dir;

INT64_T size;

} FILE_ITEM_T;

APP_CONTEXT_T 结构提供了完整的应用程序状态，包含浏览上下文和查看上下文。具体针对目录浏览，它维护分页状态（current_page, total_pages, items_per_page）、当前工作路径、当前页的文件条目数组以及当前选中的条目索引 tuya_main.c。

值得注意的是，files 数组受 MAX_ITEMS_PER_PAGE（定义为 24）限制，这代表了一个关键的内存优化，限制了屏幕上的条目数量，从而限制了文件元数据的内存分配。动态的 items_per_page 值会根据屏幕方向进行调整，以在不超出显示边界的情况下最大化显示内容 tuya_main.c。

目录扫描与分页

scan_files() 函数实现了核心的目录枚举逻辑，并内置了分页支持 tuya_main.c。它不是将整个目录内容加载到内存中，而是对目录执行线性扫描，跳过文件直到到达当前页的起始偏移量，然后收集最多 items_per_page 个条目。

在扫描过程中，该函数会自动过滤隐藏文件（以 ‘.’ 开头的文件），并使用 tkl_dir_is_directory() 区分目录和普通文件。对于普通文件，它通过 tkl_fgetsize() 检索文件大小，以便在 UI 中与文件名一起显示。扫描会维护所有文件的运行总计，以计算 total_pages，从而实现准确的分页控制 tuya_main.c。

扫描完成后，如果 selected_index 超出了新加载页面的边界，函数会调整它，确保在页面或目录之间导航时选择保持有效。当在包含不同数量文件的页面之间切换时，这种边界检查可以防止 UI 故障。

该分页策略通过仅加载当前页的文件元数据来优化内存使用，同时仍能提供准确的文件总数。但是，这需要在页面导航时重新扫描整个目录，对于包含数千个文件的目录来说可能会很慢。未来的优化可以缓存文件条目以加快页面切换。

路径操作与导航

路径管理工具提供了强大的目录遍历功能，并仔细处理了根目录、尾部斜杠和空路径等边缘情况。path_join() 函数从基础目录和条目名称构造路径，处理连接逻辑以确保仅在需要时插入单个路径分隔符 tuya_main.c。

Copy code

static void path_join(char *out, size_t out_len, const char *base, const char *name)

{

if (!base

!name) {

if (out_len)

out[0] = 0;

return;

}

if (strcmp(base, “/”) == 0) {

snprintf(out, out_len, “/%s”, name);

return;

}

if (base[strlen(base) - 1] == ‘/’) {

snprintf(out, out_len, “%s%s”, base, name);

} else {

snprintf(out, out_len, “%s/%s”, base, name);

}

path_to_parent() 函数通过直接操作路径字符串来实现向上遍历目录。它会去除尾部斜杠，定位最后一个路径分隔符，并将字符串在该位置截断。关键的安全检查可以防止导航超出挂载点根目录，如果操作将超出允许的目录树，会自动重置为 SDCARD_MOUNT_PATH tuya_main.c。

path_is_root() 函数提供了一个简单的检查，用于确定当前路径是否代表挂载点根目录，这用于在顶层时禁用“向上”导航。这可以防止在根目录时出现令人困惑的导航行为。

目录创建与进度存储

mkdir_p() 函数实现了递归目录创建，类似于 Unix mkdir -p 命令 tuya_main.c。此函数用于在应用程序启动时创建进度存储目录（.sd_reader/progress.bin）。该实现遍历路径，逐个创建每个组件，并忽略已存在组件的错误。

进度跟踪使用存储在 PROGRESS_FILE 中的自定义二进制文件格式 tuya_main.c。progress_save() 和 progress_load() 函数管理进度记录的读写，这些记录存储了每个已查看文件的查看位置、旋转和偏移量。这使得用户在返回之前查看的内容时可以从上次的位置继续阅读。进度系统使用紧凑的二进制格式和可变长度的路径存储来最大程度地减少开销。

文件类型检测与查看逻辑

文件类型检测依赖于在 file_ext()、ext_eq() 和 is_image_file() 辅助函数中实现的基于扩展名的分类 tuya_main.c。ext_eq() 函数执行不区分大小写的扩展名比较，支持 “JPG”、”jpg” 和 “Jpeg” 等变体。

open_item_for_view() 函数作为基于条目类型的文件操作调度器 tuya_main.c。当选择目录时，它会更新当前路径并触发重新扫描。当选择普通文件时，它使用 is_image_file() 确定适当的查看模式（图像或文本）。对于文本文件，它会调用编码检测来确定正确的文本渲染方法。该函数还会尝试加载文件的已保存进度，如果可用则恢复旋转和查看偏移量。

针对 PDF 文件的特殊处理会检查是否存在对应的 _pages 目录（由 PDF 预处理工具创建），如果找到则进入该目录，从而允许逐页查看转换后的 PDF 内容。

用户界面渲染

refresh_ui() 函数根据当前应用程序状态处理完整的屏幕渲染 tuya_main.c。对于 STATE_FILE_LIST 状态，它会绘制显示当前路径和分页信息的目录标题，以及右上角的时间戳。文件列表逐行渲染，每个条目占一行，包括文件名（必要时截断）和大小信息。

UI 使用对比色来高亮显示当前选中的条目，反转前景色/背景色以产生视觉强调。文件条目包含尾部斜杠指示符，而大小信息在显示边缘右对齐。目录条目显示 “DIR” 而不是文件大小，以便清晰区分。

按键交互处理

STATE_FILE_LIST 模式下的按键事件通过 handle_button_press() 函数处理 tuya_main.c。7 键物理界面提供了直观的导航控制：

按键

短按操作

长按操作

向上移动一个条目

DOWN

向下移动一个条目

LEFT

导航到上一页

RIGHT

导航到下一页

MID

打开选中的目录/文件

RST

导航到父目录

进入百度网盘模式

SET

切换屏幕旋转 (0°/90°)

选择移动在边界处循环，通过文件列表提供循环导航。当到达页面边界并且用户继续导航时，选择会自动移动到列表的另一端。页面导航会通过 scan_files() 触发新的目录扫描，以加载相应的文件条目切片 tuya_main.c。

SET 按钮在纵向和横向方向之间切换，根据新的屏幕尺寸重新计算 items_per_page 并重置到第一页以确保分页有效 tuya_main.c。

与图像查看模块的集成

文件浏览器通过 sd_draw_image_1bit() 函数与 sd_image_view.c 中提供的图像查看功能集成 sd_image_view.c。该函数根据文件扩展名调度图像渲染，调用 BMP、JPEG 和 PNG 格式的专用解码器。

图像文件由 is_image_file() 函数识别 tuya_main.c，该函数使用不区分大小写的比较工具检查常见图像扩展名。当选择图像文件时，浏览状态转换为 STATE_SHOW_FILE，视图类型设置为 VIEW_IMAGE，触发主刷新函数中的特定图像渲染逻辑。

图像查看子系统尽可能使用流式解码器以最大程度地减少内存占用。特别是 PNG 解码器支持基于流的解码，以避免将整个图像文件加载到 RAM 中，这对于内存资源有限的嵌入式环境至关重要。

应用程序初始化流程

文件系统初始化在 __tuya_main_task() 函数中的应用程序启动期间进行 tuya_main.c。按钮初始化完成后，SD 卡挂载操作尝试使用重试逻辑来处理插入时序。一旦成功挂载（或超时后），应用程序将通过创建必要的目录来初始化进度跟踪系统。

然后使用默认值初始化应用程序上下文：

旋转设置为 ROTATE_0（纵向方向）

当前路径设置为 SDCARD_MOUNT_PATH (/sdcard)

状态设置为 STATE_FILE_LIST 以开始浏览模式

页面和选择索引重置为零

初始化完成后，执行第一次目录扫描以用根目录内容填充文件列表。然后，主应用程序循环开始，处理按键事件并根据需要触发 UI 刷新。

文件系统集成展示了一个完整的嵌入式应用程序模式，结合了存储抽象、高效的内存管理、响应式用户界面和强大的错误处理，从而在资源受限的硬件上提供可靠的文件浏览体验。

后续步骤

要全面了解通过此文件浏览器访问的查看模式，请继续阅读多编码文本检测与处理以了解应用程序如何处理各种文本编码。有关图像渲染的详细信息，请继续阅读图像解码与 1 位抖动。要了解控制文件浏览的按键输入系统，请探索 7 键按键驱动集成。

多编码文本检测与处理 {#11-multi-encoding-text-detection-and-processing}

分钟等级: 高级

本文档详细介绍了全面的文本编码检测和处理系统，使 Tuya_T5_ePaper_Reader 能够处理多种字符编码（GBK、UTF-8、UTF-16LE 和 UTF-16BE）的文本文件，并使用 HZK24 GBK 字体在电子纸显示屏上正确渲染它们。

编码架构概述

该系统采用分层检测策略结合转码流水线，通过统一的渲染接口支持四种不同的文本编码。该架构通过首先检查字节顺序标记（BOM），然后应用模式启发式算法，最后回退到默认的 GBK 编码，从而优先保证可靠性。

支持的编码类型

系统在 VIEW_ENC_E 枚举中定义了四种编码类型，每种类型服务于中文文本处理中的特定用例：

编码

枚举常量

BOM 签名

字节序

典型用例

GBK

VIEW_ENC_GBK

无

N/A (8-bit)

传统中文文件、遗留系统

UTF-8

VIEW_ENC_UTF8

EF BB BF

N/A (8-bit)

现代网络内容、跨平台文件

UTF-16LE

VIEW_ENC_UTF16LE FF FE

小端序

Windows 系统、Java 属性文件

UTF-16BE

VIEW_ENC_UTF16BE FE FF

大端序

macOS 系统、特定网络协议

来源: src/tuya_main.c

检测算法

编码检测过程实现了一种多阶段启发式算法，在准确性和性能之间取得平衡。检测发生在文件打开期间，并决定转码策略。

字节顺序标记 (BOM) 检测

第一阶段检查文件前 2-3 个字节中是否存在显式的 BOM 签名：

Copy code

if (len >= 3 && buf[0] == 0xEF && buf[1] == 0xBB && buf[2] == 0xBF) {

*out_bom_skip = 3;

return VIEW_ENC_UTF8;

}

if (len >= 2 && buf[0] == 0xFF && buf[1] == 0xFE) {

*out_bom_skip = 2;

return VIEW_ENC_UTF16LE;

}

if (len >= 2 && buf[0] == 0xFE && buf[1] == 0xFF) {

*out_bom_skip = 2;

return VIEW_ENC_UTF16BE;

}

这种方法为带有 BOM 的文件提供 100% 的准确性，而现代文本编辑器和 IDE 生成的 UTF-8 和 UTF-16 文件大多带有 BOM。

来源: src/tuya_main.c

UTF-8 启发式验证

当不存在 BOM 时，系统采用基于模式的 UTF-8 验证器，对有效的 UTF-8 序列进行评分：

Copy code

static BOOL_T is_utf8(const uint8_t *data, int len)

{

int score = 0;

int i = 0;

while (i < len) {

if (data[i] < 0x80) {

i++;

continue;

}

if ((data[i] & 0xE0) == 0xC0) { // 2 字节

if (i + 1 >= len)

return score > 0;

if ((data[i + 1] & 0xC0) != 0x80)

return FALSE;

score++;

i += 2;

} else if ((data[i] & 0xF0) == 0xE0) { // 3 字节

if (i + 2 >= len)

return score > 0;

if ((data[i + 1] & 0xC0) != 0x80

(data[i + 2] & 0xC0) != 0x80)

return FALSE;

score++;

i += 3;

} else if ((data[i] & 0xF8) == 0xF0) { // 4 字节

if (i + 3 >= len)

return score > 0;

if ((data[i + 1] & 0xC0) != 0x80

(data[i + 2] & 0xC0) != 0x80

(data[i + 3] & 0xC0) != 0x80)

return FALSE;

score++;

i += 4;

} else {

return FALSE;

}

return score > 0;

}

验证器检查每个多字节序列是否具有正确的后续字节（0x80-0xBF），并维护有效序列的分数。正分数表示 UTF-8 编码。这种方法可以可靠地区分 UTF-8 和 GBK，因为 GBK 在 0x81-0xFE 范围内的字节无法通过后续字节测试。

来源: src/tuya_main.c

UTF-16 的零字节位置分析

为了在没有 BOM 的情况下区分 UTF-16LE 和 UTF-16BE，系统会分析偶数和奇数位置上空字节的分布：

Copy code

int zeros_even = 0, zeros_odd = 0, pairs = 0;

for (int i = 0; i + 1 < len; i += 2) {

if (buf[i] == 0)

zeros_even++;

if (buf[i + 1] == 0)

zeros_odd++;

pairs++;

}

if (pairs > 32) {

if (zeros_even > (pairs / 3) && zeros_odd < (pairs / 10))

return VIEW_ENC_UTF16BE;

if (zeros_odd > (pairs / 3) && zeros_even < (pairs / 10))

return VIEW_ENC_UTF16LE;

}

这种启发式方法之所以有效，是因为包含主要 ASCII 字符的 UTF-16 文本会根据字节序在一致的位置上出现空字节——小端序将 ASCII 存储为 00 XX（空字节在偶数位置），而大端序将 ASCII 存储为 XX 00（空字节在奇数位置）。

来源: src/tuya_main.c

文本转码流水线

检测到编码后，系统应用适当的转码步骤将任何编码转换为 GBK，这是 HZK24 字体渲染器支持的本机格式。

UTF-8 到 GBK 转换

UTF-8 文件在渲染之前被转码为 GBK：

Copy code

if (sg_app_ctx.viewing_enc == VIEW_ENC_UTF8) {

int gbk_len = rd * 2 + 2;

char *gbk = (char *)tal_malloc(gbk_len);

if (gbk) {

int out_len = utf8_to_gbk_buf((uint8_t *)raw, rd, (uint8_t *)gbk, gbk_len - 1);

if (out_len < 0)

out_len = 0;

gbk[out_len] = 0;

Paint_DrawText_CN_HZK24_Adaptive(TEXT_MARGIN_X, content_y, max_w, avail_h, gbk, BLACK, WHITE);

tal_free(gbk);

}

缓冲区分配考虑了潜在的扩展（UTF-8 → GBK 转换可能会增加某些字符的字节数），确保不会发生缓冲区溢出。

来源: src/tuya_main.c

UTF-16 到 GBK 转换

UTF-16 文件经过两步转码过程：首先转换为 UTF-8，然后转换为 GBK。这种方法利用了现有的 UTF-8 → GBK 转换器，并正确处理代理对。

支持代理对的 UTF-16 到 UTF-8 转换

转换器为基本多文种平面（U+10000 到 U+10FFFF）之外的字符实现了完整的 Unicode 代理对处理：

Copy code

static int utf16_to_utf8_buf(const uint8_t *in, int in_len, BOOL_T le, uint8_t *out, int out_cap)

{

int out_len = 0;

int i = 0;

while (i + 1 < in_len) {

uint16_t u = u16_at(in + i, le);

i += 2;

uint32_t cp = u;

if (u >= 0xD800 && u <= 0xDBFF) { // 高代理项

if (i + 1 < in_len) {

uint16_t lo = u16_at(in + i, le);

if (lo >= 0xDC00 && lo <= 0xDFFF) { // 低代理项

cp = 0x10000u + (((uint32_t)(u - 0xD800) « 10)

(uint32_t)(lo - 0xDC00));

i += 2;

}

// UTF-8 编码逻辑如下…

}

return out_len;

}

该实现正确解码表情符号和罕见 CJK 字符的 4 字节 UTF-8 序列，确保全面的 Unicode 支持。

来源: src/tuya_main.c

直接 GBK 渲染

被检测为 GBK 的文件绕过转码并直接渲染：

Copy code

else {

Paint_DrawText_CN_HZK24_Adaptive(TEXT_MARGIN_X, content_y, max_w, avail_h, raw, BLACK, WHITE);

}

这为中文文档中最常见的编码提供了最佳性能。

来源: src/tuya_main.c

换行算法

系统实现了编码感知的换行，以处理不同的每字符字节数和换行符约定。这些算法计算前进到下一行边界需要跳过多少字节，同时遵守显示宽度的限制。

UTF-16 换行

UTF-16 换行处理程序处理 16 位代码单元，支持 CRLF 和 LF 换行符：

Copy code

static size_t advance_one_line_in_buf_utf16(const uint8_t *buf, size_t len, BOOL_T le, int max_width)

{

int x = 0;

size_t i = 0;

while (i + 1 < len) {

uint16_t u = u16_at(buf + i, le);

if (u == 0x000A)

return i + 2;

if (u == 0x000D) {

if (i + 3 < len && u16_at(buf + i + 2, le) == 0x000A)

return i + 4;

return i + 2;

}

int glyph_w = 0;

size_t step = 2;

if (u < 0x20) {

i += 2;

continue;

}

if (u >= 0xD800 && u <= 0xDBFF) {

if (i + 3 < len) {

uint16_t lo = u16_at(buf + i + 2, le);

if (lo >= 0xDC00 && lo <= 0xDFFF)

step = 4;

}

glyph_w = 24;

} else if (u < 0x80) {

glyph_w = Font24.Width;

} else {

glyph_w = 24;

}

if (x > 0 && x + glyph_w > max_width)

return i;

x += glyph_w;

i += step;

}

return i;

}

该函数正确处理代理对（4 字节序列）并在显示宽度边界处换行，确保正确的分页计算。

来源: src/tuya_main.c

8 位编码换行

对于 UTF-8 和 GBK，换行函数处理可变字节序列：

Copy code

static size_t advance_one_line_in_buf_8bit(const uint8_t *buf, size_t len, VIEW_ENC_E enc, int max_width)

{

int x = 0;

size_t i = 0;

while (i < len) {

uint8_t c = buf[i];

if (c == ‘\n’) {

return i + 1;

}

if (c == ‘\r’) {

if (i + 1 < len && buf[i + 1] == ‘\n’)

return i + 2;

return i + 1;

}

int glyph_w = 0;

size_t step = 1;

if (c < 0x80) {

if (c < 0x20) {

i += 1;

continue;

}

glyph_w = Font24.Width;

step = 1;

} else {

glyph_w = 24;

if (enc == VIEW_ENC_UTF8) {

step = utf8_seq_len(c);

if (i + step > len)

step = len - i;

} else {

step = (i + 2 <= len) ? 2 : 1;

}

if (x > 0 && x + glyph_w > max_width) {

return i;

}

x += glyph_w;

i += step;

}

return i;

}

对于 UTF-8，该函数使用 utf8_seq_len() 来确定多字节序列长度（1-4 字节），而对于 GBK，它假设非 ASCII 字符为 2 字节序列。

来源: src/tuya_main.c

基于文件的行导航

高级导航函数 advance_lines_in_file() 将换行与文件 I/O 结合起来，以实现高效的分页：

Copy code

static INT64_T advance_lines_in_file(const char *path, INT64_T start_off, int lines, VIEW_ENC_E enc, int max_width)

{

if (lines <= 0)

return start_off;

TUYA_FILE f = tkl_fopen(path, “r”);

if (!f)

return start_off;

if ((enc == VIEW_ENC_UTF16LE

enc == VIEW_ENC_UTF16BE) && (start_off & 1))

start_off–;

if (tkl_fseek(f, start_off, SEEK_SET) != 0) {

tkl_fclose(f);

return start_off;

}

uint8_t *win = (uint8_t *)tal_malloc(FILE_READ_WINDOW);

if (!win) {

tkl_fclose(f);

return start_off;

}

int rd = tkl_fread(win, FILE_READ_WINDOW, f);

if (rd < 0)

rd = 0;

if ((enc == VIEW_ENC_UTF16LE

enc == VIEW_ENC_UTF16BE) && (rd & 1))

rd–;

size_t pos = 0;

for (int i = 0; i < lines && pos < (size_t)rd; i++) {

size_t step = 0;

if (enc == VIEW_ENC_UTF16LE)

step = advance_one_line_in_buf_utf16(win + pos, (size_t)rd - pos, TRUE, max_width);

else if (enc == VIEW_ENC_UTF16BE)

step = advance_one_line_in_buf_utf16(win + pos, (size_t)rd - pos, FALSE, max_width);

else

step = advance_one_line_in_buf_8bit(win + pos, (size_t)rd - pos, enc, max_width);

if (step == 0)

break;

pos += step;

}

tal_free(win);

tkl_fclose(f);

return start_off + (INT64_T)pos;

}

关键优化包括针对 UTF-16 的对齐校正（确保偶数字节偏移）和窗口读取（由 FILE_READ_WINDOW 定义的 96KB 缓冲区），以最大限度地减少资源受限设备上的内存使用。

来源: src/tuya_main.c

像素宽度计算

准确的文本测量对于正确的换行和分页至关重要。系统提供编码感知的像素宽度计算。

GBK 像素宽度

GBK 宽度计算器采用定宽模型：每个 ASCII 字符 12 像素，每个中文字符 24 像素（HZK24 字形字形大小）：

Copy code

static int gbk_pixel_width(const char *s)

{

if (!s)

return 0;

int w = 0;

const uint8_t *p = (const uint8_t *)s;

while (*p) {

if (*p < 0x80) {

if (*p < 0x20) {

p++;

continue;

}

w += Font24.Width;

p++;

} else {

if (*(p + 1) == 0)

break;

w += 24;

p += 2;

}

return w;

}

这种简单的模型效果很好，因为 HZK24 对所有中文字符使用一致的 24×24 像素网格，且 ASCII 字体宽度是恒定的。

来源: src/tuya_main.c

UTF-8 序列长度

对于 UTF-8 处理，系统使用基于位掩码的序列长度确定方法：

Copy code

static size_t utf8_seq_len(uint8_t c)

{

if (c < 0x80)

return 1;

if ((c & 0xE0) == 0xC0)

return 2;

if ((c & 0xF0) == 0xE0)

return 3;

if ((c & 0xF8) == 0xF0)

return 4;

return 1;

}

该函数解析首字节模式以确定序列长度，而无需检查后续字节，从而提供高效的字符边界检测。

来源: src/tuya_main.c

性能考虑

编码系统专为资源受限的嵌入式设备设计，采用了多种优化策略：

检测算法仅读取每个文件的前 4KB 进行编码分析，显著减少了 I/O 开销。对于大型文本文件，这提供了近乎即时的编码检测，同时保持了高准确性。

所有转码操作都使用有界缓冲区分配，大小计算基于最坏情况下的扩展比率（UTF-8 到 GBK 可扩展至 2 倍，UTF-16 到 UTF-8 对于 ASCII 占比较多的文本可扩展至 1.5 倍），防止在内存受限的系统上耗尽堆内存。

错误处理和回退机制

系统在多个层面实现了优雅降级：

文件打开失败

：返回默认的 GBK 编码，即使检测失败也允许系统进行基本显示

缓冲区分配失败

：显示“内存错误”消息而不是崩溃

无效的 UTF-8 序列

：启发式验证器提前返回 FALSE，回退到 GBK 检测

截断的多字节序列

：UTF-8 验证器通过根据累积分数返回来处理缓冲区结束条件

这种多层方法确保即使遇到格式错误或不寻常的文本文件，阅读器仍能正常工作。

来源: src/tuya_main.c

与文本渲染流水线的集成

编码检测和转码系统通过 Paint_DrawText_CN_HZK24_Adaptive() 函数与 HZK24 字体渲染器无缝集成，该函数处理：

基于像素宽度限制的自动换行

来自 HZK24 24×24 位图字体的字符渲染

具有正确间距的混合 ASCII/中文文本显示

渲染流水线始终接收 GBK 编码的字符串，从而向显示逻辑抽象化多种源编码的复杂性。

相关文档

使用 HZK24 GBK 进行中文字体渲染

：详细介绍 24×24 像素位图字体系统和渲染实现

文本换行和分页算法

：解释断行逻辑和页面计算算法

主状态机和应用程序循环

：展示编码检测如何适应整个应用程序流程

文本换行与分页算法 {#12-text-wrapping-and-pagination-algorithm}

分钟等级: 进阶

本文档探讨了一种复杂的文本渲染系统，该系统使资源受限的电子纸显示屏能够高效阅读多种编码的文本文件。该算法处理自适应换行、跨编码支持和内存优化的分页，同时保持对显示渲染的精确控制。

文本处理架构

文本换行和分页系统作为一个多阶段流水线运行，将原始文件数据转换为视觉格式化的页面。该架构将编码检测、字符测量、换行和渲染集成到一个针对 T5 电子纸显示屏限制进行优化的连贯流程中。

该系统的设计围绕三个核心原则：编码透明性、像素级精确换行和基于流的分页。通过将所有文本转换为 GBK 编码以使用 HZK24 字体进行渲染，渲染引擎在不同的源编码下实现了统一的字符显示，同时利用字体的等宽特性（中文字符为 24×24 像素）简化了宽度计算。

来源：src/tuya_main.c, src/tuya_main.c

多编码支持与检测

文本阅读器通过结合 BOM（字节顺序标记）检查和统计分析实现了强大的编码检测。这确保了无论源文件来源或编码方案如何，都能准确渲染文本。

编码检测策略

detect_file_encoding 函数检查每个文本文件的前 4KB 以确定其编码：

基于 BOM 的检测

：识别 UTF-8 (0xEF 0xBB 0xBF)、UTF-16LE (0xFF 0xFE) 和 UTF-16BE (0xFE 0xFF) 签名

UTF-8 启发式验证

：当不存在 BOM 时，检查有效的 UTF-8 序列模式

UTF-16 统计检测

：分析字节分布模式（偶数位置与奇数位置的零字节）以区分 UTF-16LE 和 UTF-16BE

默认回退

：对于不符合上述任何模式的文件，假定为 GBK 编码

编码

BOM 签名

检测方法

转换目标

UTF-8

0xEF 0xBB 0xBF

BOM + 验证

通过 utf8_to_gbk_buf 转换为 GBK

UTF-16LE

0xFF 0xFE

BOM + 零字节模式

通过 UTF-8 中间层转换为 GBK

UTF-16BE

0xFE 0xFF

BOM + 零字节模式

通过 UTF-8 中间层转换为 GBK

GBK

无

默认回退

直接渲染

来源：src/tuya_main.c

像素级精确换行算法

核心文本换行逻辑集中于计算在给定的像素宽度内能精确容纳多少个字符。gbk_prefix_fit_px 函数通过遍历文本并累加字符宽度来实现这一关键测量。

宽度计算逻辑

该算法使用以下规则逐个处理文本字符：

ASCII 字符

(< 0x80)：固定宽度为 Font24.Width（通常为 12 像素）

GBK 字符

(≥ 0x80)：固定宽度为 24 像素

控制字符

(< 0x20)：完全跳过，不计入宽度

宽度阈值

：当累积宽度将超过 max_px 时停止添加字符

这种贪心算法在防止行溢出的同时确保了最大的文本密度。该函数返回字符计数和实际使用的像素宽度，从而实现精确的定位计算。该算法通过将 ASCII/CJK 混合文本视为具有不同宽度规则的不同字符类别，从而无缝处理它们。

来源：src/tuya_main.c

自适应文本渲染引擎

Paint_DrawText_CN_HZK24_Adaptive 函数作为主要的渲染引擎，结合了自动换行和边界感知显示。该函数处理从字符提取到像素绘制的完整渲染流水线。

渲染流水线

自适应渲染器通过以下阶段处理文本：

控制字符处理

：换行符 (\n, \r\n) 重置光标 X 位置并前进 Y；制表符前进 4 个字符宽度

边界检查

：当文本将超出垂直边界（内容高度或屏幕高度）时终止渲染

字符分类

：区分 ASCII（单字节）和 GBK（双字节）字符

换行

：当下一个字符将超出宽度边界时自动换到下一行

字体数据查找

：从 HZK24 字体数据中检索 GBK 字符的 24×24 像素位图

像素绘制

：使用 Paint_SetPixel 配合前景/背景颜色渲染单个像素

渲染引擎有意用空格替换不支持的 GBK 字符，而不是问号，以保持视觉一致性并避免分散注意力的“乱码”外观。这种设计选择优先考虑可读性而不是显式错误指示符，这与电子纸阅读器专注于无干扰阅读体验的目标一致。

来源：src/tuya_main.c

流式行推进

为了支持高效分页而无需将整个文件加载到内存中，系统实现了流式行推进算法。advance_one_line_in_buf_8bit 和 advance_one_line_in_buf_utf16 函数根据显示宽度约束计算构成一个完整行需要多少字节。

基于缓冲区的换行

这些函数在内存缓冲区上操作并返回到下一行开始的字节偏移量：

函数

编码

行终止

宽度计算

advance_one_line_in_buf_utf16

UTF-16LE/BE

\u000A, \u000D, \u000D\u000A

ASCII: 12px, CJK: 24px

advance_one_line_in_buf_8bit

UTF-8, GBK

\n, \r, \r\n

ASCII: 12px, CJK: 24px

换行逻辑处理显式换行符和隐式换行：

显式换行

：在换行符序列后立即返回字节位置

隐式换行

：累加字符宽度，直到添加下一个字符将超过 max_width，然后返回当前字节位置

控制字符

：跳过控制字符（8-bit 为 < 0x20，UTF-16 为 < 0x0020）而不增加宽度

代理对

：将 UTF-16 代理对（D800-DBFF + DC00-DFFF）处理为具有 24px 宽度的单个 4 字节单元

来源：src/tuya_main.c

基于文件的分页系统

advance_lines_in_file 函数连接了缓冲区级别的换行与文件级别的导航，实现了跨越任意文件位置的页面边界计算。对于实现不需要将整个文件驻留在内存中的前向/后向页面导航，该函数至关重要。

窗口化文件读取

分页算法使用滑动窗口方法：

96KB 读取窗口

：由 FILE_READ_WINDOW 宏定义，平衡内存使用与性能

偏移量对齐

：对于 UTF-16 编码，将文件偏移量对齐到偶数边界以防止字符拆分

多行推进

：通过在缓冲区内迭代行推进，可以在一次文件读取操作中跳过多行

流式计算

：顺序处理数据而不存储中间结果

来源：src/tuya_main.c

页面渲染集成

refresh_ui 函数编排完整的页面渲染工作流，将分页计算与显示渲染系统集成。该函数展示了换行算法如何连接到用户界面。

页面计算流程

在 refresh_ui 中，页面渲染过程遵循以下步骤：

布局计算

：确定内容区域（高度 = footer_y - content_y - 2）和每页行数（content_h / TEXT_LINE_HEIGHT）

页面边界检测

：从当前偏移量调用 advance_lines_in_file 以查找当前页面的结束位置

字节计算

：计算 bytes_per_page = end_off - start_off

总页数估算

：估算 total_pages = viewing_size / bytes_per_page

内容加载

：从文件中读取当前页面所需的精确字节数

编码转换

：如有必要，将 UTF-8 或 UTF-16 转换为 GBK

渲染

：使用转换后的文本调用 Paint_DrawText_CN_HZK24_Adaptive

系统通过 viewing_offset（文件中的字节位置）和 page_hist_len（历史记录中的当前页码）维护分页状态，从而实现绝对和相对导航。

来源：src/tuya_main.c

性能特征

文本换行和分页系统针对具有有限 RAM 和处理能力的嵌入式电子纸设备进行了优化。

内存利用率

组件

内存使用

用途

读取窗口

96 KB

流式文件访问

转换缓冲区

可变（≤ 2× 输入）

UTF-8/UTF-16 → GBK 转换

显示缓冲区

~150 KB

完整电子纸帧（400×300 像素，1 bpp）

96KB 的读取窗口代表了一个经过仔细调整的平衡：足够大以包含多行以便进行高效分页计算，又足够小以为显示缓冲区和 TuyaOS 运行时留出足够的 RAM。这种设计使得可以顺畅导航多兆字节的文本文件，而无需按比例分配内存。

算法复杂度

换行

：O(n)，其中 n 是缓冲区中的字符数

编码检测

：基于 BOM 的检测为 O(1)，UTF-8 验证为 O(m)（m = 缓冲区大小）

页面推进

：O(k)，其中 k 是要推进的行数，在文件读取中分摊

每页内存

：O(p)，其中 p 是页面大小（以字节为单位），受读取窗口限制

来源：src/tuya_main.c, src/tuya_main.c

与字体系统集成

文本换行算法与 HZK24 GBK 字体系统协同工作，以实现精确的字符渲染。字体的等宽特性（所有字符均为 24×24 像素）简化了宽度计算，同时支持中文文档中占主导地位的混合 ASCII/CJK 文本。

Paint_DrawString_CN_HZK24 函数 (L146-L224) 提供了底层的字符渲染原语，处理 ASCII 字符（使用 Font24 度量）和 GBK 字符（使用 HZK24 字体数据查找）。自适应包装器 (Paint_DrawText_CN_HZK24_Adaptive) 通过自动换行和边界感知扩展了此功能。

来源：src/tuya_main.c, src/tuya_main.c

下一步

为了加深您对文本处理系统的理解，请浏览以下相关文档页面：

使用 HZK24 GBK 进行中文字体渲染

了解字体数据结构和字符位图渲染

多编码文本检测与处理

详细研究编码检测和转换算法

进度跟踪与书签系统

了解系统如何在会话之间保存和恢复阅读位置

电子纸显示驱动集成

研究渲染的文本如何传输到物理电子纸显示屏

进度追踪与书签系统 {#13-progress-tracking-and-bookmark-system}

分钟等级: 进阶

进度跟踪和书签系统提供跨设备重启的持久化阅读位置存储，使用户能够从上次离开的位置无缝恢复阅读。该实现结合了内存导航历史与基于磁盘的进度持久化，支持文本和图像查看模式，并具备自动状态管理。

系统架构

进度系统通过三个相互连接的组件运行：内存导航历史、二进制进度文件存储和自动持久化触发器。该架构在确保高效内存使用的同时，跨查看会话提供可靠的持久化存储。

数据结构

核心数据结构针对内存效率进行了优化，同时支持灵活的导航场景：

Copy code

// 紧凑的进度记录（12 字节 + 可变路径）

typedef struct attribute((packed)) {

uint16_t path_len; // 文件路径长度

uint8_t view_kind; // VIEW_TEXT 或 VIEW_IMAGE

uint8_t rotate; // 屏幕旋转状态

INT64_T offset; // 文件中的字节偏移量

} PROGRESS_REC_T;

应用程序上下文维护具有可配置深度的导航历史栈：

历史类型

数组大小

用途

触发条件

页面历史

32 个条目

多页导航

RIGHT 按钮（前进），LEFT 按钮（后退）

行历史

64 个条目

单行导航

DOWN 按钮（前进），UP 按钮（后退）

来源: tuya_main.c, tuya_main.c, tuya_main.c

进度文件格式

进度记录存储在 /sdcard/.sd_reader/progress.bin 中，采用紧凑的二进制格式，针对快速顺序访问和原子更新进行了优化。

Copy code

┌─────────────────────────────────────────────────────────────┐│ Magic Header (4 bytes): “PRG1” │├─────────────────────────────────────────────────────────────┤│ Record 1 ││ ├─ path_len (2 bytes) ││ ├─ view_kind (1 byte) ││ ├─ rotate (1 byte) ││ ├─ offset (8 bytes) ││ └─ path_data (variable length) │├─────────────────────────────────────────────────────────────┤│ Record 2…N │└─────────────────────────────────────────────────────────────┘

该格式支持在加载操作期间进行高效的逐记录扫描，并通过“读取-修改-写入”模式支持就地更新。

来源: tuya_main.c, tuya_main.c

进度加载

打开文件时，系统会自动恢复之前的查看状态：

Copy code

static int progress_load(const char *path, VIEW_KIND_E kind, UWORD *out_rotate, INT64_T *out_offset)

加载过程执行顺序记录匹配：

打开并验证 Magic Header

遍历记录直到找到匹配项或到达 EOF

比较路径长度、内容和 view_kind

提取 rotate 和 offset 值

关闭文件并返回状态

路径匹配包括长度验证和内容比较，以防止错误匹配，同时保持性能。最大路径长度限制为 512 字节，以强制执行内存边界。

来源: tuya_main.c

进度持久化

进度保存使用原子文件操作，以防止写入失败期间的数据损坏：

Copy code

static int progress_save(const char *path, VIEW_KIND_E kind, UWORD rotate, INT64_T offset)

持久化算法实现了事务模式：

将整个现有文件读入内存缓冲区（上限为 128KB）

解析现有记录并构建新缓冲区

就地更新匹配记录或追加新记录

写入临时文件 (progress.bin.tmp)

原子重命名以替换原始文件

清理临时资源

安全特性

实现

写入原子性

临时文件 + 重命名

数据完整性

文件大小验证 (≤128KB)

内存安全

路径长度限制 (512 字节)

崩溃恢复

丢弃部分写入

来源: tuya_main.c

导航历史管理

内存中的历史栈支持通过最近的导航操作进行直观的回溯。

页面级导航

Copy code

// 前进导航（RIGHT 按钮）if (sg_app_ctx.page_hist_len < PAGE_HISTORY_DEPTH) { sg_app_ctx.page_history[sg_app_ctx.page_hist_len++] = sg_app_ctx.viewing_offset;}INT64_T next = advance_lines_in_file(…, lines_per_page, …);if (next > sg_app_ctx.viewing_offset) { sg_app_ctx.viewing_offset = next;}// 后退导航（LEFT 按钮）if (sg_app_ctx.page_hist_len > 0) { sg_app_ctx.viewing_offset = sg_app_ctx.page_history[–sg_app_ctx.page_hist_len];}

RIGHT 按钮在前进之前将当前位置推入历史栈，而 LEFT 按钮弹出并恢复之前的位置。

行级导航

Copy code

// 前进导航（DOWN 按钮）if (sg_app_ctx.line_hist_len < LINE_HISTORY_DEPTH) { sg_app_ctx.line_history[sg_app_ctx.line_hist_len++] = sg_app_ctx.viewing_offset;}INT64_T next = advance_lines_in_file(…, 1, …);// 后退导航（UP 按钮）if (sg_app_ctx.line_hist_len > 0) { sg_app_ctx.viewing_offset = sg_app_ctx.line_history[–sg_app_ctx.line_hist_len];}

行级导航使用单独的栈进行细粒度回溯，在页面和行导航模式之间切换时会自动清除。

来源: tuya_main.c

会话生命周期集成

进度管理通过关键集成点与应用程序生命周期集成：

文件打开

Copy code

static void open_item_for_view(void) { // … 文件打开逻辑 … UWORD saved_rot = 0; INT64_T saved_off = 0; if (progress_load(sg_app_ctx.viewing_file, sg_app_ctx.view_kind, &saved_rot, &saved_off) == 0) { // 验证并恢复旋转 if (saved_rot == ROTATE_0

saved_rot == ROTATE_90

saved_rot == ROTATE_180

saved_rot == ROTATE_270) { sg_app_ctx.rotate = saved_rot; } // 验证并恢复偏移量 if (saved_off >= 0 && saved_off < sg_app_ctx.viewing_size) { sg_app_ctx.viewing_offset = saved_off; } } // UTF-16 对齐校正 if ((sg_app_ctx.viewing_enc == VIEW_ENC_UTF16LE

sg_app_ctx.viewing_enc == VIEW_ENC_UTF16BE) && (sg_app_ctx.viewing_offset & 1)) { sg_app_ctx.viewing_offset–; }}

打开过程根据当前文件约束验证恢复的状态，防止文件修改后出现无效位置。

自动保存触发器

进度持久化由特定的用户交互触发：

按钮

事件

触发条件

MID

按下

退出文件查看模式

SET

按下

切换屏幕旋转

DOWN

按下

推进文本行

按下

在行历史中后退

RIGHT

按下

推进页面

LEFT

按下

在页面历史中后退

Copy code

if (save_progress_needed && sg_app_ctx.viewing_file[0]) { progress_save(sg_app_ctx.viewing_file, sg_app_ctx.view_kind, sg_app_ctx.rotate, sg_app_ctx.viewing_offset);}

来源: tuya_main.c, tuya_main.c

内存和存储约束

系统在适合嵌入式设备的严格资源范围内运行：

资源

限制

基本原理

历史栈大小

32 页面 + 64 行条目

节省 RAM

最大路径长度

512 字节

防止缓冲区溢出

最大进度文件大小

128KB

快速加载/写入周期

记录大小

12 + path_len 字节

最小文件开销

渐进式内存分配策略确保了高效利用有限的 RAM，同时支持 SD 卡存储上的数千个潜在书签。

来源: tuya_main.c, tuya_main.c, tuya_main.c

错误处理和边缘情况

该实现包括针对各种故障场景的健壮错误处理：

缺少进度文件

：progress_load 返回 -1 而不崩溃

数据损坏

：Magic Header 验证防止解析无效文件

路径不匹配

：不同文件的多个记录共存

编码对齐

：UTF-16 偏移量自动校正到字边界

越界偏移量

：恢复的偏移量根据当前文件大小进行验证

UTF-16 对齐校正确保在恢复保存的位置后，文本渲染不会因无效的多字节字符边界而失败。

来源: tuya_main.c, tuya_main.c

后续步骤

进度跟踪系统与其他阅读功能紧密集成：

文本导航

：有关偏移量计算和行推进的详细信息，请参阅文本换行和分页算法

编码检测

：多编码文本检测和处理解释了感知编码的偏移量处理

主循环

：主状态机和应用程序循环展示了进度保存触发器如何与应用程序生命周期协调

电子墨水屏驱动集成 {#14-e-paper-display-driver-integration}

分钟等级: 进阶

电子墨水屏显示驱动集成为涂鸦 T5 电子墨水屏阅读器项目提供了基础的渲染能力。该组件管理 4.26 英寸电子墨水屏硬件，抽象了底层 SPI 通信，并针对不同用例提供了优化的多种刷新策略。

硬件接口架构

电子墨水屏通过专用 SPI 接口结合 GPIO 控制引脚连接到涂鸦 T5 平台。硬件抽象层 (lib/Config/DEV_Config.c) 通过将 Waveshare 的 EPD 驱动映射到涂鸦的硬件抽象层 (TAL)，屏蔽了应用层与平台相关的细节。

引脚配置

电子墨水屏需要七个 GPIO 引脚用于控制和 SPI 通信。这些引脚定义集中在 DEV_Config.h 中，并支持通过 Kconfig 进行特定于开发板的覆盖：

Pin Name

GPIO Number

Function

Direction

EPD_MOSI_PIN

TUYA_GPIO_NUM_16

SPI Master Out Slave In

Output

EPD_SCLK_PIN

TUYA_GPIO_NUM_14

SPI Clock

Output

EPD_CS_PIN

TUYA_GPIO_NUM_18

SPI Chip Select

Output

EPD_DC_PIN

TUYA_GPIO_NUM_19

Data/Command

Output

EPD_RST_PIN

TUYA_GPIO_NUM_47

Hardware Reset

Output

EPD_BUSY_PIN

TUYA_GPIO_NUM_46

Busy Status

Input

EPD_PWR_PIN

TUYA_GPIO_NUM_40

Power Control

Output

SPI 接口运行在 4MHz（配置为 SPI_FREQ），在保持信号完整性的同时，为 800×480 1-bit 帧缓冲区提供了足够的带宽 [Sources: lib/Config/DEV_Config.h#L43-L74]。

显示驱动初始化

电子墨水屏驱动 (lib/e-Paper/EPD_4in26.c) 提供了针对不同用例定制的多种初始化模式。每种模式都会配置显示控制器特定的刷新参数和电压设置。

初始化模式

全刷新模式 (EPD_4in26_Init) 通过完全消除残影提供最佳的图像质量，大约需要 2-3 秒。此模式非常适合显示新图像或主要内容的变更 [Sources: lib/e-Paper/EPD_4in26.c#L207-L243]。

快速刷新模式 (EPD_4in26_Init_Fast) 通过简化波形查找表 (LUT) 将刷新时间减少到大约 1.5 秒，以牺牲一定的残影性能换取更快的更新速度。该模式适用于菜单导航和频繁的 UI 更新 [Sources: lib/e-Paper/EPD_4in26.c#L244-L290]。

4 灰度模式 (EPD_4in26_Init_4GRAY) 通过加载专用的 112 字节 LUT 并配置双平面数据输入，实现了四个灰度级别（白、浅灰、深灰、黑）。这以刷新速度较慢为代价，增强了图像的视觉质量 [Sources: lib/e-Paper/EPD_4in26.c#L291-L333]。

核心初始化序列

初始化序列遵循标准化模式：

硬件复位

：以精确的时序（100ms 高电平，2ms 低电平，100ms 高电平）切换复位引脚，以确保干净的电源启动。

软件复位

：发送命令 0x12 (SWRESET) 并轮询忙引脚直到完成。

温度传感器

：启用内部温度传感器 (0x18 配合 0x80) 用于波形补偿。

软启动配置

：通过命令 0x0C 设置电压斜坡参数，以防止浪涌电流损坏。

驱动输出控制

：通过命令 0x01 配置扫描线限制和源驱动能力。

边框设置

：通过命令 0x3C 启用边框波形。

数据输入模式

：通过命令 0x11 设置 X 地址递增，Y 地址递减。

窗口和光标

：定义活动显示区域并将内存指针设置到原点。

此序列确保电子墨水屏控制器在安全参数内运行，同时优化刷新质量 [Sources: lib/e-Paper/EPD_4in26.c#L207-L243]。

显示模式和数据传输

驱动支持四种不同的显示操作，每种都针对特定的应用场景进行了优化。

全屏显示

EPD_4in26_Display() 将整个帧缓冲区（800×480 像素 = 48KB）传输到电子墨水屏 RAM。数据组织为 1-bit 打包像素，每行需要 EPD_4in26_WIDTH / 8 = 100 字节。传输通过 SPI 逐行进行到命令 0x24（黑白 RAM），然后触发刷新波形 [Sources: lib/e-Paper/EPD_4in26.c#L360-L372]。

基础显示

EPD_4in26_Display_Base() 将相同的图像写入两个 RAM 平面（命令 0x24 和 0x26）。这种技术建立了一个可以使用局部刷新更新的基准图像，减少了增量更新场景中的残影 [Sources: lib/e-Paper/EPD_4in26.c#L373-L390]。

快速显示

EPD_4in26_Display_Fast() 执行简化的传输，随后进行快速刷新波形，显著减少了动态内容的更新延迟，在这些场景中轻微的残影是可以接受的 [Sources: lib/e-Paper/EPD_4in26.c#L391-L403]。

局部刷新

EPD_4in26_Display_Part() 通过命令 0x44 和 0x45 定义矩形窗口，然后仅传输受影响区域的数据，从而实现基于区域的更新。这最大限度地减少了数据传输时间和刷新时间，使其成为光标移动、状态更新和增量渲染的理想选择。局部刷新波形 (EPD_4in26_TurnOnDisplay_Part) 针对小区域进行了优化 [Sources: lib/e-Paper/EPD_4in26.c#L404-L515]。

刷新波形和性能特征

电子墨水屏刷新过程涉及复杂的电压波形控制，该控制物理上移动带电颜料粒子。驱动通过基于 LUT 的波形生成封装了这种复杂性。

波形时序

Mode

Approximate Time

Ghosting

Use Case

Full Refresh

2-3 seconds

Minimal

New images, major content changes

Fast Refresh

~1.5 seconds

Moderate

Menu navigation, UI updates

Partial Refresh

~0.5-1 second

Low

Status indicators, cursor

4-Gray Refresh

3-4 seconds

N/A

Grayscale images

忙引脚轮询

忙引脚 (GPIO 46) 为刷新操作提供关键的同步。驱动在每个命令序列后在 EPD_4in26_ReadBusy() 中轮询此引脚，确保显示控制器在接受新命令之前完成波形生成。这可以防止数据损坏并确保良好的图像质量 [Sources: lib/e-Paper/EPD_4in26.c#L97-L112]。

关键实现见解：在发送新命令之前始终轮询忙引脚。过早发送命令中断波形可能会导致永久性的显示伪影，或者需要完全断电重启才能恢复。

与应用层集成

应用层 (src/tuya_main.c) 通过 GUI_Paint 库集成电子墨水屏驱动，该库提供了高级绘图原语，同时管理帧缓冲区。

帧缓冲区管理

应用程序分配一个与显示分辨率匹配的 48KB 帧缓冲区。GUI_Paint 函数使用虚拟坐标系将文本、形状和图像绘制到此缓冲区中。渲染完成后，应用程序将缓冲区指针传递给相应的 EPD 显示函数 [Sources: src/tuya_main.c#L9-L20]。

刷新策略选择

应用程序根据上下文智能地选择刷新模式：

文件列表导航

：使用快速刷新 (EPD_4in26_Display_Fast) 进行文件之间的光标移动。

新页面渲染

：在显示新的文本页面或图像时使用全刷新 (EPD_4in26_Display)。

状态更新

：使用局部刷新更新顶部栏中的进度条或时间指示器。

图像渲染

：当优先考虑质量时，可以使用 4 灰度模式来增强灰度图像。

这种上下文感知的优化在整个用户界面中平衡了视觉质量和响应速度 [Sources: src/tuya_main.c#L207-L243]。

旋转支持

驱动通过窗口和光标重新配置支持显示旋转。当用户按下 SET 键时，应用程序会修改绘图库的坐标系并相应地调整 EPD 窗口配置。这实现了在纵向 (800×480) 和横向 (480×800) 方向之间的无缝切换，而无需更改硬件 [Sources: src/tuya_main.c#L92-L100]。

内存和性能优化

电子墨水屏驱动实施了多项优化，以便在涂鸦 T5 的内存限制内工作，同时保持响应速度。

SPI 带宽优化

SPI 接口运行在 4MHz，提供理论最大带宽 0.5MB/s。传输完整的 48KB 帧缓冲区大约需要 100ms，与物理刷新时间相比可以忽略不计。驱动使用批量传输 (DEV_SPI_Write_nByte) 来最大限度地减少 SPI 事务开销 [Sources: lib/Config/DEV_Config.c#L66-L72]。

局部更新区域

通过利用局部刷新功能，应用程序可以在不到 1 秒的时间内以最小的功耗更新小区域（例如 100×30 像素的状态栏）。这对于电池供电操作至关重要，并且可以在无需全屏刷新的情况下提供响应迅速的用户反馈 [Sources: lib/e-Paper/EPD_4in26.c#L404-L428]。

温度补偿

驱动在初始化期间启用内部温度传感器，允许电子墨水屏控制器根据环境温度调整波形。这确保了在 0°C 到 50°C 的工作条件下图像质量一致，因为电子墨水屏粒子的迁移率随温度变化显著 [Sources: lib/e-Paper/EPD_4in26.c#L223-L225]。

故障排除和最佳实践

常见问题

问题：显示损坏或部分渲染的内容

原因

：忙引脚轮询不足或波形中断

解决方案

：确保在每个命令序列后调用 EPD_4in26_ReadBusy()

问题：多次更新后出现过度残影

原因

：使用快速刷新而没有定期进行全刷新

解决方案

：每 5-10 次更新执行一次全刷新以清除累积的残影

问题：阅读文本时翻页缓慢

原因

：每页都使用全刷新

解决方案

：实施混合策略——内容使用快速刷新，定期进行全刷新

最佳实践

始终初始化

：在任何显示操作之前调用 EPD_4in26_Init() 或其变体。

检查忙状态

：除非使用经过验证的异步操作，否则切勿绕过忙引脚轮询。

电源管理

：在长时间的空闲期间调用 EPD_4in26_Sleep() 以降低功耗。

温度意识

：冷启动后，让显示器适应环境温度以获得最佳图像质量。

波形选择

：将刷新模式与内容类型匹配——图像用全刷新，UI 用快速刷新，状态用局部刷新。

性能提示：缓存静态 UI 元素（页眉、页脚）并使用局部刷新仅更新动态内容。这减少了刷新时间和电子墨水屏的磨损。

下一步

随着电子墨水屏显示驱动的集成，该项目利用这一基础来实现高级渲染功能。有关实现的详细信息，请参阅：

文本渲染

：参见中文字体渲染 with HZK24 GBK

图像处理

：参考图像解码和 1-Bit 抖动

布局适配

：探索屏幕旋转和布局适配

按键交互

：查看 7 键按键驱动集成

基于 HZK24 GBK 的中文字体渲染 {#15-chinese-font-rendering-with-hzk24-gbk}

分钟等级: 高级

HZK24 GBK 字体渲染系统为涂鸦 T5 电子书阅读器上的 4.26 英寸电子墨水屏提供了中文字符显示的基础。该系统实现了一种基于位图的字体渲染方案，针对 1 位单色显示器进行了优化，并通过统一接口支持 ASCII（8 位）和 GBK（16 位）字符编码。

字体系统架构

渲染架构采用分层设计，在字体数据存储、字符映射和像素级渲染之间实现了清晰分离。HZK24 字体库以紧凑的每字符 72 字节格式（24×24/8 = 72 字节）存储汉字的 24×24 像素位图，在电子墨水屏上保持清晰度的同时实现了高效的内存利用。

字体集成采用分层方式，应用层通过 GUI Paint API 调用渲染函数，该 API 封装了底层的特定字体实现。系统包含 utf8_to_gbk.h 和 hzk24.h 头文件，其中后者提供核心的 hzk24_get_font_data() 函数，用于将 GBK 码点映射到位图数据 tuya_main.c。工具函数 utf8_to_gbk.c 在需要时处理编码转换 CMakeLists.txt。

核心渲染函数

系统提供了两个针对不同用例优化的主要渲染函数。Paint_DrawString_CN_HZK24() 是标准的文本渲染函数，具有自动换行和边界检查功能，而 Paint_DrawText_CN_HZK24_Adaptive() 则在定义的矩形边界内提供受限渲染 tuya_main.c。

这两个函数实现了相同的核心渲染逻辑，但采用了不同的边界管理策略。渲染过程逐字符遍历输入字符串，通过标准 Font24 位图字体处理 ASCII 字符（值 < 0x80），同时通过 HZK24 中文字体系统处理 GBK 字符（值 >= 0x80）tuya_main.c。

GBK 字符渲染流水线

GBK 字符渲染遵循一个多阶段过程，从字节对提取开始，以像素级显示结束。当遇到高位被置位（>= 0x80）的字符时，系统将其解释为 GBK 字符对的第一个字节：

像素展开算法将压缩的 72 字节位图转换为单独的像素操作。每个 GBK 字符恰好占用 24×24 像素，每行存储为 3 字节（24 位）。渲染循环从上到下处理行，每行提取 3 字节并遍历每一位以设置单个像素 tuya_main.c。

HZK24 格式中的位序遵循每字节内的大端序约定，其中最高有效位（0x80）代表最左侧的像素。这需要右移掩码（0x80 » bit）来访问连续的位，这对于在显示器上正确渲染字符至关重要。

ASCII 和 GBK 集成

渲染系统在单个字符串中无缝集成 ASCII 和 GBK 字符，在保持一致行高（24 像素）的同时适应字符宽度（ASCII 为 Font24.Width，GBK 为 24 像素）。这种设计使得混合内容文本显示成为可能，这对于包含英中文元素的用户界面至关重要 tuya_main.c。

字符类型对比：

字符类型

字节范围

宽度

高度

位图大小

字体来源

ASCII

0x00-0x7F

Font24.Width (可变)

可变

Font24 结构体

GBK

0x81-0xFE + 0x40-0xFE

24 像素

72 字节

hzk24_get_font_data()

控制字符

0x00-0x1F

特殊处理

N/A

特殊处理

控制字符在渲染逻辑之前会进行专门处理。换行符（\n, \r）将 X 坐标重置为起始位置并将 Y 增加行高（24 像素），而制表符前进 4 个空格宽度 tuya_main.c。其他控制字符将被静默跳过，以防止产生渲染伪影。

编码检测与转换

系统通过一种验证 UTF-8 字节序列模式的评分算法实现 UTF-8 检测。is_utf8() 函数分析多字节序列，检查正确的连续字节模式（0xC0 掩码等于 0x80），并通过评分机制跟踪有效序列 tuya_main.c。

编码检测启发式算法使系统能够处理多样化的文本来源。当检测到 UTF-8 时，应用程序在渲染前使用 utf8_to_gbk 工具将其转换为 GBK，从而使 HZK24 字体引擎能够统一处理文本，无论其原始编码如何 tuya_main.c。

边界管理与自适应渲染

自适应渲染函数引入了受限绘图功能，接受定义渲染裁剪区域的显式宽度和高度参数。这种方法使 UI 组件能够为文本保留特定的屏幕区域，同时防止溢出到相邻区域 tuya_main.c。

边界检查在渲染每个字符或字符对之前进行。当当前 X 位置加上字符宽度超过定义的边界时，系统会自动换行，通过将 X 重置为起始位置并将 Y 增加行高来实现 tuya_main.c。同样，垂直边界检查可防止渲染超出分配的高度。

自适应函数对于缺失的 GBK 字符渲染一个空格字符而不是问号，从而在不支持字符（如全角空格）不应中断文本流的 UI 元素中提供更好的视觉连续性。

错误处理与回退机制

字体渲染系统在遇到不支持的字符或无效字节序列时实现了优雅降级。当 hzk24_get_font_data() 返回失败（非零状态），指示字符在字体库中不可用时，系统会渲染一个回退字符以保持文本布局的完整性 tuya_main.c。

这两个渲染函数使用不同的回退策略：

Paint_DrawString_CN_HZK24()

渲染一个问号（’?’）以清晰地指示不支持的字符

Paint_DrawText_CN_HZK24_Adaptive()

渲染一个空格字符，以便在受限的 UI 区域中提供更平滑的视觉连续性

此外，不完整的 GBK 字节序列（第二个字节为空或缺失）会触发渲染过程的早期终止，防止无效的内存访问和潜在的系统不稳定 tuya_main.c。

性能特征

HZK24 渲染系统针对 RAM 和处理能力有限的嵌入式环境进行了优化。多项设计选择反映了这种优化：

内存使用：

字体位图通过 hzk24_get_font_data() 按需访问，而不是将整个字体库加载到 RAM 中

渲染期间每个字符的临时缓冲区分配限制为 72 字节

没有持久的字体缓存，最大限度地减少了静态内存占用

处理效率：

直接进行位操作，无需中间缩放或变换

在边界违规时提前终止，以避免不必要的像素操作

在渲染逻辑之前处理控制字符，避免冗余检查

像素展开循环实现了简单的位到像素映射，没有复杂的变换，使其适用于低功耗微控制器环境 tuya_main.c。

与文本处理流水线的集成

字体渲染系统作为文本处理流水线的最后阶段，与编码检测、文本换行算法和分页系统紧密协作。gbk_prefix_fit_px() 和 gbk_pixel_width() 函数计算文本尺寸，以支持中文文本的正确换行和分页 tuya_main.c。

文本换行考虑了 ASCII 和 GBK 字符宽度，允许准确计算给定像素宽度内能容纳多少个字符。这种功能使 draw_wrapped_text_en_offset() 函数能够渲染多行文本，并为混合的英文/中文内容实现正确的单词断行 tuya_main.c。

有关包括多格式支持和高级分页算法在内的全面文本处理，请参阅多编码文本检测与处理和文本换行与分页算法文档。此处描述的字体渲染系统为那些高级文本处理系统所依赖的基础显示功能。

图像解码与 1 位抖动 {#16-image-decoding-and-1-bit-dithering}

分钟等级: 高级

本页面详细介绍了 T5 电子纸阅读器的综合图像解码流水线，该流水线旨在将多格式彩色图像转换为适合电子纸显示的优化 1 位单色输出。该实现通过流式解码器强调内存效率，通过有序抖动强调视觉质量，并通过与格式无关的接口强调架构灵活性。

架构概览

图像解码系统采用模块化流水线架构，将特定格式的解析与通用渲染操作分离。所有图像操作都汇聚到电子纸显示驱动所需的 1 位单色输出。

统一入口点 sd_draw_image_1bit() 处理所有格式分发，在格式检测和渲染逻辑之间保持清晰的分离 sd_image_view.c#L521-L532。

核心渲染基础

灰度转换

系统采用 ITU-R BT.601 标准进行亮度计算，将 RGB 像素数据转换为灰度强度值：

Copy code

static uint8_t luma_u8(uint8_t r, uint8_t g, uint8_t b)

{

uint32_t y = (uint32_t)r * 30u + (uint32_t)g * 59u + (uint32_t)b * 11u;

return (uint8_t)(y / 100u);

}

来源：sd_image_view.c#L72-L76

该加权公式（Y = 0.30R + 0.59G + 0.11B）反映了人类视觉系统的敏感度，在强调绿色通道贡献的同时，为嵌入式系统保持了计算效率。

有序抖动

4x4 有序抖动实现利用 Bayer 矩阵模式将量化误差分布到像素邻域中，与简单的阈值处理相比，显著减少了平滑梯度中的轮廓伪影。

来源：png_stream_decoder.c#L87-L95

抖动矩阵模式：

Copy code

static const uint8_t m[16] = {0, 8, 2, 10, 12, 4, 14, 6, 3, 11, 1, 9, 15, 7, 13, 5};

uint8_t v = m[((y & 3) « 2)

(x & 3)];

return (uint8_t)(v * 16 + 8);

每个 4x4 块生成 17 个不同的阈值级别（0-255），尽管受限于二进制输出，但能够实现平滑的色调表示。v * 16 + 8 计算将基本矩阵值缩放到完整的 8 位强度范围，并具有适当的量化边界。

特定格式解码器

PNG 流式解码器

PNG 解码器代表最复杂的实现，具有流式解压缩功能，可逐行处理图像，而无需将整个文件加载到内存中——这是资源受限嵌入式系统的关键优化。

解码器架构

来源：png_stream_decoder.c#L262-L472

流式解码器通过状态机运行，该状态机按顺序处理 PNG 数据块：

签名验证

：验证 8 字节 PNG 头部魔数字节

IHDR 处理

：提取尺寸和颜色类型配置

IDAT 聚合

：累积压缩数据块

Zlib 解压缩

：通过 inflate_stream.c 使用自定义 inflate 实现

行过滤

：应用反向 PNG 行过滤器

像素输出

：将解码的行渲染到帧缓冲区

颜色类型支持

解码器通过统一的处理流水线处理所有 PNG 颜色格式：

颜色类型

描述

每像素字节数

是否支持

灰度

是

真彩色 RGB

是

灰度 + Alpha

是

真彩色 + Alpha

是

来源：png_stream_decoder.c#L346-L360

行过滤

PNG 使用自适应过滤来更高效地压缩像素数据。解码器实现了所有五种标准过滤器类型：

来源：png_stream_decoder.c#L140-L176

过滤器 0 (None)

：原始数据，无转换

过滤器 1 (Sub)

：与左邻居的差值：cur[i] += cur[i - bpp]

过滤器 2 (Up)

：与上方像素的差值：cur[i] += prev[i]

过滤器 3 (Average)

：左和上的平均值：cur[i] += (left + up) » 1

过滤器 4 (Paeth)

：使用 Paeth 函数选择左、上或左上最佳值的预测器算法

Paeth 预测器函数通过在三个候选者中选择最接近的值来最小化预测误差：

Copy code

static uint8_t paeth(uint8_t a, uint8_t b, uint8_t c)

{

uint8_t p = (uint8_t)a + b - c;

uint8_t pa = abs((int)a - (int)p);

uint8_t pb = abs((int)b - (int)p);

uint8_t pc = abs((int)c - (int)p);

if (pa <= pb && pa <= pc) return a;

if (pb <= pc) return b;

return c;

}

PNG 流式解码器使用 big_alloc() 动态分配行缓冲区，当可用时，该缓冲区会路由到 PSRAM (png_stream_decoder.c#L14-L18)。这使得能够处理超出内部 RAM 容量的高分辨率图像。

像素处理流水线

对于每个解码的行，系统通过 draw_src_row_scaled_1bit() 执行协调处理：

来源：png_stream_decoder.c#L177-L226

坐标映射

：使用保持纵横比的缩放将目标像素映射到源坐标

颜色提取

：根据颜色类型提取 RGB 或灰度值

Alpha 处理

：将完全透明的像素视为白色（背景颜色）

抖动应用

：应用 4x4 Bayer 抖动矩阵阈值处理

二进制输出

：根据抖动比较将帧缓冲区像素设置为黑色或白色

JPEG 解码

JPEG 处理利用 Tiny JPEG Decoder (TJPGD) 库，并采用基于回调的输出以提高内存使用效率。

来源：sd_image_view.c#L343-L387

解码器配置：

参数

值

目的

工作池

96KB

TJPGD 解压缩工作区

输出格式

RGB 24-bit

原生 TJPGD 输出格式

转换

灰度 + 阈值

用于 1 位输出的后处理

输出回调 tjpgd_outfunc() 接收解压缩的 8x8 像素块，执行立即转换为 1 位输出，而无需中间存储 sd_image_view.c#L316-L342。

注意：JPEG 解码使用简单阈值处理（128 截止值）而不是有序抖动，优先考虑简单性和速度，而非该格式的视觉质量。

BMP 解码

BMP 处理程序通过针对每个位深度优化的单独代码路径支持 1 位和 24 位格式。

1 位 BMP

对于原生 1 位 BMP 文件，解码器执行最少的处理：

来源：sd_image_view.c#L104-L191

头部解析

：验证 BMP 文件签名和 DIB 头部

颜色表提取

：读取两个调色板条目（通常是黑白）

调色板转换

：将调色板 RGB 值转换为亮度以进行二进制映射

直接位提取

：从打包的像素数据中提取单个位

纵横比缩放

：使用比例缩放将源坐标映射到目标

解码器通过在处理过程中反转行顺序来正确处理 BMP 的自底向上存储方向。

24 位 BMP

24 位 BMP 文件需要完整的颜色到灰度转换：

来源：sd_image_view.c#L192-L266

RGB 提取

：读取 BGR 像素数据（BMP 以相反顺序存储颜色）

灰度转换

：对每个像素应用亮度计算

简单阈值处理

：使用 128 中点阈值进行二进制输出

行填充处理

：跳过 BMP 格式中存在的 4 字节行对齐填充

与 JPEG 类似，24 位 BMP 为简单起见使用阈值处理而不是抖动。

保持纵横比

fit_aspect() 函数实现包含缩放，该缩放在指定的视口尺寸内保持原始图像比例：

来源：sd_image_view.c#L78-L102

算法：

计算宽度和高度约束的缩放因子

选择较小的缩放因子以适应两个维度

计算缩放后的尺寸和居中偏移量

返回为像素操作保持整数精度的尺寸

内存优化策略

系统采用多种优化技术来最小化内存占用：

流式 PNG 解码器使用 big_alloc() 分配行缓冲区，当通过 ENABLE_EXT_RAM 编译时标志启用时，该缓冲区有条件地使用 PSRAM。这使得能够处理行宽达数千像素的图像，否则这些图像会耗尽内部 RAM。

PNG 内存配置

组件

大小

分配

目的

IDAT 缓冲区

文件大小

PSRAM/Heap

压缩数据累积

行数据包

行字节数 + 1

PSRAM/Heap

单行解压缩数据

前一行

行字节数

PSRAM/Heap

行过滤参考

当前行

行字节数

PSRAM/Heap

工作行缓冲区

Inflate 窗口

32KB

内部

LZ77 滑动窗口

来源：png_stream_decoder.c#L374-L382

BMP 内存配置

BMP 解码使用最少的缓冲：

大小为 BMP 行步幅的单行缓冲区（填充到 4 字节边界）

由于直接的逐像素输出，不需要额外的帧缓冲

JPEG 内存配置

JPEG 解码为 TJPGD 库维护 96KB 工作池，输出回调消除了对全帧存储的需求。

与显示流水线集成

图像解码系统通过 Paint_SetPixel() 函数直接与电子纸显示驱动集成，该函数更新内部帧缓冲区。这种直接集成实现了：

即时渲染

：不需要中间缓冲阶段

渐进式更新

：可以在完整图像完成之前开始显示刷新

内存效率

：单个帧缓冲区服务于所有图像格式

有关完整的显示集成详细信息，请参阅 E-Paper Display Driver Integration 。

错误处理和鲁棒性

解码器实现包括全面的错误处理：

PNG

：验证块结构，检查 zlib 解压缩状态，验证 IHDR 参数

JPEG

：检查 TJPGD 返回代码，验证图像尺寸

BMP

：验证签名，检查支持的位深度，处理文件 I/O 错误

所有格式通过返回代码传播错误条件，允许 UI 层向用户提供适当的反馈。

性能考虑

解码流水线优先考虑吞吐量而非延迟，接受较大的图像可能需要多秒钟才能解码。这种权衡使通过流式技术处理远远超出可用内存的图像成为可能。

主要性能特征：

格式

解码速度

内存使用

视觉质量

PNG (8-bit grayscale)

中等

低（流式）

优秀（抖动）

PNG (24-bit color)

较慢

低（流式）

优秀（抖动）

JPEG

快

低（96KB 池）

良好（阈值处理）

BMP 1-bit

非常快

非常低

原生（无转换）

BMP 24-bit

快

非常低

良好（阈值处理）

后续步骤

有关 PNG 流式解码器解压缩引擎的详细实现，请参阅 PNG Stream Decoder Implementation 。有关支持图像格式的全面覆盖，请参阅 BMP JPEG PNG Format Support 。

BMP JPEG PNG 格式支持 {#17-bmp-jpeg-png-format-support}

分钟等级: 高级

本页 examines the Tuya T5 e-Paper Reader project 中 BMP、JPEG 和 PNG 格式的图像解码架构。该系统实现了一个统一的查看接口，将多格式图像转换为适用于电子墨水屏的 1-bit 抖动输出，并针对受限内存环境优化了特定格式的解码策略。

统一图像查看架构

图像查看系统围绕一个 API 入口点构建，该入口点根据文件扩展名匹配路由到特定格式的解码器。该架构通过尽可能采用流式解码策略来优先考虑内存效率，并为不支持的图像变体提供渐进式回退机制。

sd_draw_image_1bit() 函数作为统一接口，执行不区分大小写的扩展名解析，并分派给相应的解码器：BMP（1-bit 和 24-bit）、JPEG 和 PNG。这种设计使应用层能够保持格式无关性，同时将特定格式的复杂性委托给专门的处理器 src/sd_image_view.c。

PNG 解码器实现了两级回退策略：首先尝试使用逐行内存管理的自定义流式解码器，如果流式解码失败，则回退到完整的 lodepng 库。这在效率和兼容性之间取得了平衡。

BMP 格式解码

BMP 解码器通过独立的优化代码路径支持 1-bit 单色和 24-bit RGB 格式。这两种实现都遵循一个通用模式：头文件验证、纵横比计算和按需行读取，以最小化内存占用。

头文件验证和元数据提取

BMP 文件以一个 54 字节的头文件开始，其中包含关键元数据，包括签名验证（’BM’）、像素数组偏移量、DIB 头文件大小、图像尺寸、位深度和压缩方法。解析器验证平面数（必须为 1）、支持的位深度（1 或 24）以及是否存在压缩 src/sd_image_view.c。

自顶向下编码检测确定行存储顺序：负的高度值表示自顶向下存储，而正值要求自底向上读取。解码器通过行索引映射处理这两种情况 src/sd_image_view.c。

1-bit 单色 BMP 解码

单色 BMP 使用包含 2 种颜色的调色板，颜色 0 和颜色 1 的调色板条目分别位于偏移量 0-3 和 4-7 处。解码器提取 RGB 值，使用亮度加权（R:30, G:59, B:11）转换为灰度，并根据 128 的阈值映射为黑/白 src/sd_image_view.c。

扫描线以行填充形式打包到 4 字节边界，计算为每行 ((width + 31) / 32) * 4 字节。解码器在渲染期间按需读取行，从而无论图像大小如何，都能实现仅使用单个扫描线缓冲区的内存占用 src/sd_image_view.c。

24-bit RGB BMP 解码

24-bit BMP 将像素存储为打包的 RGB 三元组，并带有 4 字节的行填充：((width * 3 + 3) / 4) * 4。每个像素在渲染期间进行灰度转换和阈值抖动处理，从而无需单独的调色板处理 src/sd_image_view.c。

JPEG 格式解码

JPEG 解码器利用 Tiny JPEG Decoder (TJPGD) 库并配合流式回调，以实现高效的内存利用。该实现为解码器上下文分配了一个 96KB 的工作池，避免了将整个文件加载到内存中 src/sd_image_view.c。

流式输入回调

tjpgd_infunc() 回调作为解码器的数据源，处理数据读取和寻道操作。当 buf 为 null 时，该函数执行寻道；否则，它从文件句柄读取最多请求长度的数据 src/sd_image_view.c。

渐进式输出回调

tjpgd_outfunc() 回调接收解码器输出的 8x8 或更大的像素块，作为矩形区域。该实现使用纵横比计算将每个源像素映射到其目标位置，将 RGB 转换为灰度，应用阈值抖动，并直接写入显示缓冲区 src/sd_image_view.c。

基于块的输出能够在保持恒定内存使用的同时渐进式渲染大图像，因为解码器独立于显示子系统工作。

PNG 格式解码

PNG 支持实现了一个复杂的双方法架构：用于内存受限环境的自定义流式解码器，以及回退到完整的 lodepng 库以兼容边缘情况。

自定义流式 PNG 解码器

流式解码器（png_stream_decode_draw()）顺序解析 PNG 块，提取 IHDR 元数据（尺寸、颜色类型、位深度）并累积包含压缩图像数据的 IDAT 块。解码器验证 8-bit 深度、deflate 压缩、标准滤波和非隔行扫描存储 src/png_stream_decoder.c。

颜色类型支持：

类型 0（灰度）：每像素 1 字节

类型 2（RGB）：每像素 3 字节

类型 4（灰度 + Alpha）：每像素 2 字节

类型 6（RGBA）：每像素 4 字节

解码器每行分配三个缓冲区：用于压缩数据加滤波字节的数据包缓冲区、当前行缓冲区，以及滤波应用所需的上一行缓冲区 src/png_stream_decoder.c。

PNG 滤波处理

PNG 使用扫描线滤波来提高压缩效率，5 种滤波类型需要不同的预测计算：

滤波类型

名称

预测公式

None

无预测

Sub

pixel[i] += pixel[i - bpp]

pixel[i] += above_pixel[i]

Average

pixel[i] += (left + above) / 2

Paeth

pixel[i] += Paeth(left, above, above_left)

unfilter_row() 函数就地应用这些滤波器，使用上一行缓冲区进行引用上方像素的预测 src/png_stream_decoder.c。

自定义 Inflate 实现

PNG 的 deflate 压缩由自定义流式 inflation 器（inflate_stream.c）处理，该 inflation 器实现了带有滑动窗口和基于回调输出的 RFC 1951 解压缩。与标准的 zlib 库相比，此实现提供了精细的内存控制 src/inflate_stream.c。

该 inflation 器维护一个 32KB 的滑动窗口、litlen 和距离 Huffman 表，并处理固定和动态 Huffman 代码。流式操作支持 IDAT 块的增量解压缩，而无需将整个压缩流加载到内存中 src/inflate_stream.h。

带抖动的行渲染

draw_src_row_scaled_1bit() 函数实现了渐进式缩放和抖动。对于每个目标像素，它使用纵横比映射计算相应的源像素，根据颜色类型提取 RGB 分量，转换为灰度，应用 4x4 有序抖动矩阵，并输出黑色或白色 src/png_stream_decoder.c。

抖动阈值使用 Bayer 矩阵：

Copy code

static const uint8_t m[16] = {0, 8, 2, 10, 12, 4, 14, 6, 3, 11, 1, 9, 15, 7, 13, 5};

uint8_t v = m[((y & 3) « 2)

(x & 3)];

return v * 16 + 8;

回退到 lodepng

当流式解码器失败时，系统尝试使用完整的 lodepng 库进行回退（<src/third_party/lodepng/>）。回退机制将整个文件加载到内存中（如果可用则优先使用 PSRAM），解码为 1-bit 灰度，并执行与流式路径类似的缩放渲染 src/sd_image_view.c。

这种两级方法确保了与可能包含流式解码器不支持的功能的 PNG 文件的兼容性，同时在常见情况下保持内存效率。

通用渲染原语

所有三种格式解码器共享通用渲染基础设施，用于灰度转换、纵横比计算和 1-bit 阈值处理。

灰度转换

luma_u8() 函数实现了 ITU-R BT.601 亮度转换，其系数针对整数运算进行了优化：Y = R30 + G59 + B*11) / 100 src/sd_image_view.c。

纵横比保持

fit_aspect() 函数计算在视口内保持纵横比的输出尺寸，并通过偏移量计算使图像居中。这确保无论源分辨率如何，图像都能均匀缩放而不失真 src/sd_image_view.c。

内存管理

系统提供三种内存分配策略：

tal_malloc()

/ tal_free() 用于小分配（JPEG 池、临时缓冲区）

tal_psram_malloc()

/ tal_psram_free() 用于启用 PSRAM 时的大分配

big_alloc()

/ big_free() 宏，根据配置自动选择 PSRAM 或常规内存 src/png_stream_decoder.c

这种分层方法使得在资源受限的 MCU 上处理大图像文件成为可能，同时保持与缺乏外部 RAM 的系统的兼容性。

格式支持摘要

格式

支持的变体

解码器策略

内存配置

BMP

1-bit, 24-bit

逐行流式处理

单扫描线缓冲区

JPEG

基线 DCT

基于块的流式处理

96KB 解码器池

PNG

灰度, RGB, RGBA, 灰度+Alpha

流式处理 + lodepng 回退

三行缓冲区或完整图像（回退）

统一架构确保了跨格式的一致行为，同时利用特定格式的优化来提高性能和内存效率。

屏幕旋转与布局适配 {#18-screen-rotation-and-layout-adaptation}

分钟等级: 进阶

Tuya T5 电子书阅读器实现了一个动态屏幕旋转系统，能够在纵向和横向模式之间自适应地调整整个用户界面布局。该系统无论在何种显示方向下都能确保最佳的内容可读性，同时保持一致的用户交互体验，并在方向切换时保留阅读进度。

旋转架构概述

旋转系统围绕状态驱动架构构建，其中应用上下文中的当前方向 (rotate) 会触发级联的布局重新计算。SET 按钮可在纵向 (ROTATE_0) 和横向 (ROTATE_90) 模式之间即时切换，系统会自动调整 UI 元素、分页和内容渲染。

旋转状态管理

应用上下文将当前旋转状态存储为一个 UWORD rotate 字段，该字段在文件导航期间持续存在，并可按文件保存在进度记录中。系统在加载进度期间会验证旋转状态，确保仅恢复有效的方向值。

当在 FILE_LIST 或 SHOW_FILE 状态下按下 SET 按钮时，旋转方向会在 ROTATE_0 和 ROTATE_90 之间切换，并触发基于更新尺寸的完整 UI 刷新。该设计在保持用户在内容层级中位置的同时，提供即时的视觉反馈。

来源: src/tuya_main.c, src/tuya_main.c

尺寸自适应策略

核心旋转逻辑根据方向交换屏幕尺寸，使所有渲染函数都能在一致的坐标系中工作。屏幕宽度和高度通过检查旋转状态的条件表达式动态确定。

对于纵向方向（ROTATE_0 或 ROTATE_180），系统使用原生显示尺寸（宽度为 EPD_4in26_WIDTH，高度为 EPD_4in26_HEIGHT）。对于横向方向（ROTATE_90 或 ROTATE_270），这些值会被交换，实际上将坐标系旋转了 90 度。

方向

屏幕宽度

屏幕高度

使用模式

ROTATE_0

EPD_4in26_WIDTH

EPD_4in26_HEIGHT

标准纵向阅读

ROTATE_90

EPD_4in26_HEIGHT

EPD_4in26_WIDTH

适合宽内容的横向模式

ROTATE_180

EPD_4in26_WIDTH

EPD_4in26_HEIGHT

倒置纵向

ROTATE_270

EPD_4in26_HEIGHT

EPD_4in26_WIDTH

倒置横向

来源: src/tuya_main.c, src/tuya_main.c

文件列表布局自适应

当方向改变时，文件列表界面会动态调整每页显示的项目数量。update_items_per_page() 函数通过从总屏幕高度中减去标题高度（45 像素）和边距来重新计算可用的垂直空间，然后除以列表行高（30 像素）以确定能容纳多少个文件条目。

该计算确保每页至少显示 1 个项目，最多显示 24 个项目（MAX_ITEMS_PER_PAGE），防止在极端方向下出现布局错误。这种自适应方法在所有旋转状态下都最大化了内容可见性，同时保持了可用性。

来源: src/tuya_main.c, src/tuya_main.c

文本内容分页

文本查看模式实现了复杂的基于行的分页功能，能够适应屏幕宽度的变化。当方向改变时，advance_lines_in_file() 函数会根据新的屏幕宽度重新计算每行能容纳的字符数，导致内容动态重排。

分页系统通过跟踪文件中的当前字节偏移量来维护用户的阅读位置。当发生旋转时，系统从当前偏移量开始重新分页，确保即使物理布局发生变化，用户仍大致保持在文档中的相同逻辑位置。

来源: src/tuya_main.c, src/tuya_main.c

自适应文本渲染

Paint_DrawText_CN_HZK24_Adaptive() 函数实现了边界感知的文本渲染，处理自动换行和垂直裁剪。该函数逐个字符处理文本，在绘制每个字符之前检查水平边界，并在超过最大宽度时自动换行到下一行。

该函数处理多种字符类型和控制序列：

ASCII 字符

：使用 Font24（12 像素宽）的固定宽度渲染

GBK 字符

：中文字符以 24 像素固定宽度渲染

控制字符

：换行符 (\n)、回车符 (\r) 和制表符 (\t) 进行特殊处理

垂直边界

：当文本超出指定高度区域时停止渲染

这种自适应方法确保无论屏幕方向如何，文本都保持可读性和正确的格式，自动换行可防止内容溢出。

来源: src/tuya_main.c

保持长宽比的图像显示

图像渲染通过 fit_aspect() 函数实现长宽比保持，该函数在保持原始图像比例的同时计算最佳显示尺寸。当屏幕方向改变时，图像会缩放以适应新的内容区域尺寸，而不会发生变形。

该算法根据目标宽度计算缩放后的宽度，然后按比例调整高度。如果结果高度超过可用空间，则会基于高度约束重新计算。最终图像使用偏移量计算在内容区域居中。

图像缩放使用 64 位中间计算的整数运算，以防止在乘以大尺寸时发生溢出。fit_aspect 函数确保图像永远不会缩放到零大小，最小尺寸为 1x1 像素。

来源: src/sd_image_view.c

跨旋转的进度持久化

旋转状态在进度跟踪系统中按文件保存。打开文件时，系统从进度文件中加载之前保存的旋转状态并恢复它，允许用户为每个文档保持其首选方向。

进度记录结构包含一个 rotate 字段，用于存储方向（0、90、180 或 270 度）。在文件打开期间，该值会被验证以确保在应用前落在有效范围内。系统还跟踪文本文件的字节偏移量，确保在方向切换时保持阅读位置。

来源: src/tuya_main.c, src/tuya_main.c

UI 坐标系变换

当将旋转参数传递给 Paint_NewImage() 时，Paint 库集成处理低级坐标系变换。该函数使用指定的旋转初始化画布，导致所有后续绘制操作自动映射到正确的物理显示坐标。

UI 渲染代码始终使用 Paint.Width 和 Paint.Height 而不是硬编码的显示常量，使相同的渲染逻辑在所有方向下都能正常工作。这种抽象层简化了 UI 实现，同时保持了旋转更改的灵活性。

来源: src/tuya_main.c

按钮交互一致性

尽管旋转发生变化，但按钮映射相对于物理设备保持一致。UP/DOWN 按钮始终在列表中垂直导航或在文本中逐行导航，而 LEFT/RIGHT 按钮则导航页面。这种一致性确保用户在旋转显示时不需要重新映射他们的思维模型。

SET 按钮在所有上下文中都用作旋转切换，提供了统一的交互模式。旋转更改立即影响下一次 UI 刷新，创造出响应式的用户体验，而无需确认或额外的按键。

来源: src/tuya_main.c

内存考虑

旋转系统旨在通过动态重新计算尺寸而不是存储多个布局缓冲区来最小化内存开销。主显示缓冲区 (BlackImage) 分配一次，其大小基于最大显示尺寸计算，确保为任何旋转状态提供足够的内存。

文本渲染系统使用固定读取窗口（FILE_READ_WINDOW = 96KB）的增量处理，防止在不同方向下处理大文件时内存耗尽。这种流式方法无论屏幕宽度如何都能高效工作。

来源: src/tuya_main.c, src/tuya_main.c

方向状态转换流程

完整的方向更改工作流程涉及几个协调的步骤：

按钮检测

：检测到 SET 按钮按下并路由到 handle_button_press()

状态更新

：旋转值在 ROTATE_0 和 ROTATE_90 之间切换

布局重新计算

：update_items_per_page() 调整列表容量

导航重置

：当前页面和选择被重置以防止越界状态

内容刷新

：重新扫描文件列表或重新分页内容

UI 重绘

：使用新尺寸渲染完整界面

进度保存

：为当前文件持久化新的旋转状态

这确保了方向之间的无缝转换，最大程度地减少对用户的干扰。

图 11：txt_portrait

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/txt_portrait.png?raw=true

图 12：txt_landscape

原图链接：https://github.com/jiaxianhua/Tuya_T5_ePaper_Reader/blob/main/screenshots/txt_landscape.png?raw=true

来源: src/tuya_main.c

后续步骤

要全面了解渲染管线，请探索这些相关主题：

电子纸显示驱动集成

：了解底层显示驱动程序如何在硬件级别处理旋转

文本换行和分页算法

：深入研究适应屏幕宽度的断行算法

按钮事件处理和去抖动

：了解如何可靠地检测和处理按键

进度跟踪和书签系统

：探索如何在方向更改时保持阅读位置
